274 | EPS 118 | Productbeschrijvingnl
5.4.3 Componenten voor de test
10
1
2
3
4
5
6
7
8
9
458900-12_Pal
Afb. 3: Componenten voor de test
1 Testaansluiting voor injectievolume
2 Hogedrukaansluiting
3 Testaansluiting voor terugloopvolume (CRI/CRIN/CRI Piezo)
4 Spanschroef voor bevestiging van CRI/CRIN of CRI Piezo
5 Injectiekamer
6 Spanbus voor CRI/CRIN of CRI Piezo
7 Injectiekamerhouder
8 Spanschroef voor de hoogteverstelling van de injectiekamer
9 Testolievulpijp (ISO4113)
10 Elektrische aansluitbus (X7) voor CRI/CRIN of CRI Piezo
5.4.4 Symbolen en aansluitoverzicht voor
CRI/CRIN- en CRI Piezo-tests
Onder-
deel
Testaansluiting
voor terugloop-
volume
Testaansluiting
voor injectievo-
lume
Verbin-
dingskabel
X7
CRI/
CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Ja
5.4.5 USB-aansluiting
De USB-aansluiting (Afb. 2, pos.6, max. 500mA) is
voor de aansluiting van een USB-apparaat bedoeld
(bijvoorbeeld WLAN-USB-adapter, USB-stick of USB-
printer).
i Met een USB-hub kunnen meerdere USB-apparaten
tegelijkertijd op EPS 118 worden aangesloten. De
USB-hub moet op een eigen voedingsspanning wor-
den aangesloten.
i Er mogen alleen door Bosch goedgekeurde printers
worden aangesloten.

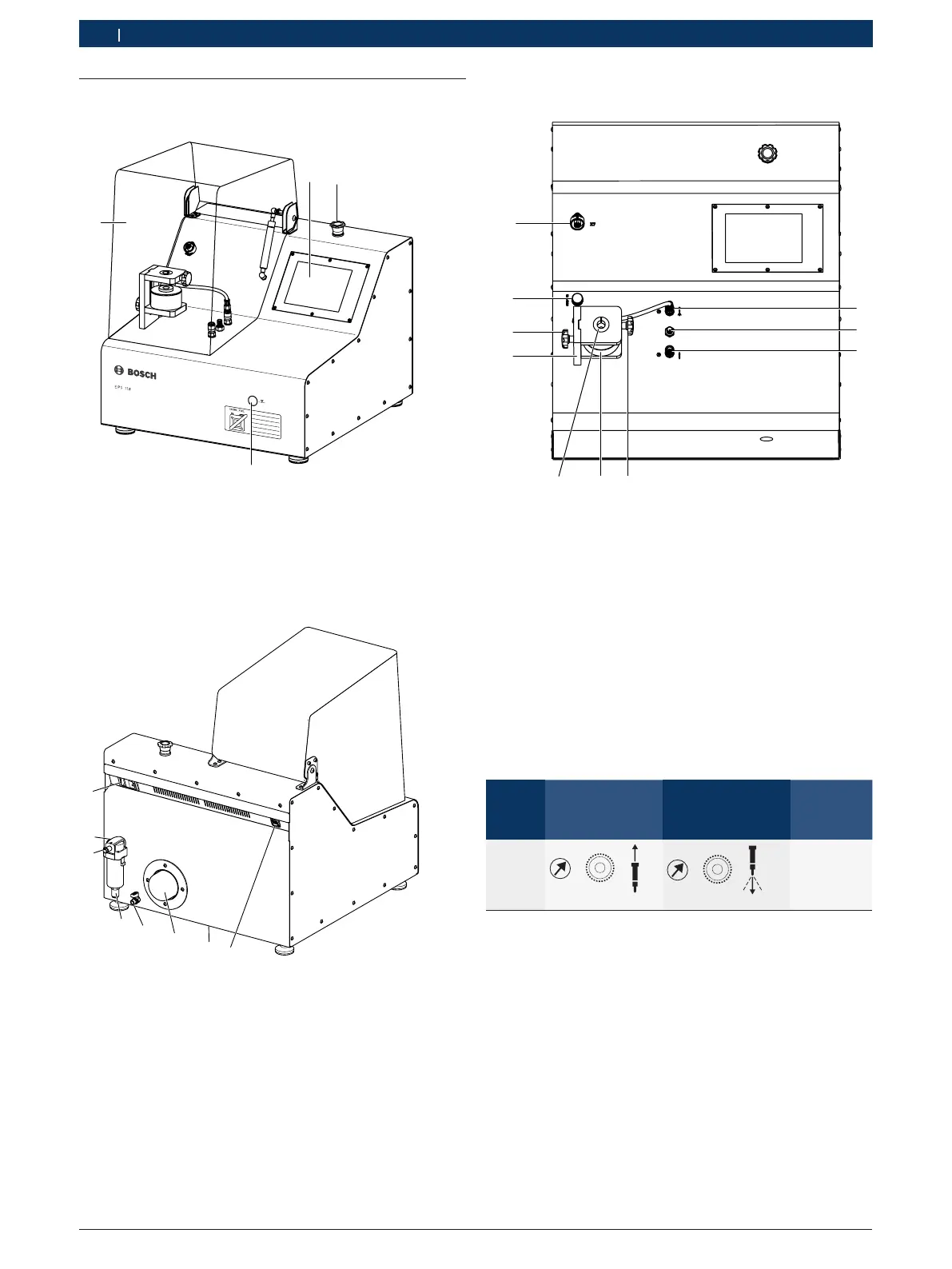

5.4 Apparaatbeschrijving
5.4.1 Vooraanzicht
1
2
3
4
458900-03_Pal
Afb. 1: Vooraanzicht
1 Touchscreen
2 Noodstopschakelaar
3 Oliepeilindicatie
4 Beschermkap met veiligheidsschakelaar
5.4.2 Achteraanzicht
458900-05_Pal
1
2
5
6
7
8
4
3
Afb. 2: Achteraanzicht
1 Contactdoos met aan-/uit-schakelaar en zekering
2 Onderhoudseenheid met waterafscheider
3 Steeknippel voor persluchtaansluiting
4 Aftapventiel met aftapplug voor handmatig aftappen van conden-
saat (0 = open, S = dicht)
5 Afsluitklep testolie-uitlaat
6 Testoliefilter
7 Aftapplug voor olieaftapbak
8 USB-aansluiting (max. 500 mA)
