18 | EPS 118 | Produktbeschreibungde
3. O-Ring am Einspritzdüsensitz (Abb. 4, Pos.2) mit
dem erforderlichen O-Ring (D7 oder D9) ersetzen.
Zum Ersetzen des O-Rings das Demontagewerkzeug
(Abb. 4, Pos.1) verwenden.
i Im Lieferumfang sind Spannbuchsen in den Größen
17mm, 19mm und 21mm enthalten.
4. Abhängig vom Durchmesser der Injektor-Düsen-
spannmutter die passende Spannbuchse (Abb. 5,
Pos.4) wählen.
5. Die Spannbuchse (Abb. 5, Pos.4) in den Injektor-
spannhalter einsetzen.
i CRIN mit Prüfadapter (Abb. 7, Pos.3) werden ohne
Spannbuchse befestigt.
6. CRI/CRIN oder CRIPiezo in die Spannbuchse schie-
ben.
7. Einspritzdüse von CRI/CRIN oder CRIPiezo fest in
die Einspritzkammer drücken.
8. Falls erforderlich Einspritzkammer in der Höhe
verstellen und mit Klemmschraube (Abb. 5, Pos.3)
befestigen.
9. CRI/CRIN oder CRI Piezo mit Klemmschraube
(Abb. 5, Pos.1) festspannen.
5.4.7 Anschlussadapter für CRI/CRIN und CRI Piezo
! Hochdruckschlauchleitung (Abb. 6, Pos.5) im-
mer in Verbindung mit Anschlussadapter (Abb.
6, Pos.3) an den CRI/CRIN oder CRI Piezo an-
schließen. Niemals die Hochdruckschlauchleitung
direkt an CRI/CRIN oder CRI Piezo anschließen.
Anschlussadapter immer sauber halten.
Mit Anschlussadapter (Abb. 6, Pos.3) wird die Hoch-
druckschlauchleitung (Abb. 6, Pos.4) am Hochdruckan-
schluss vom CRI/CRIN oder CRI Piezo angeschlossen.
Für den Anschluss am Hochdruckanschluss mit M14x1.5
Gewinde muss zusätzlich der Adapter (Abb. 6, Pos. 2)
verwendet werden.
Anziehdrehmoment 25 — 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

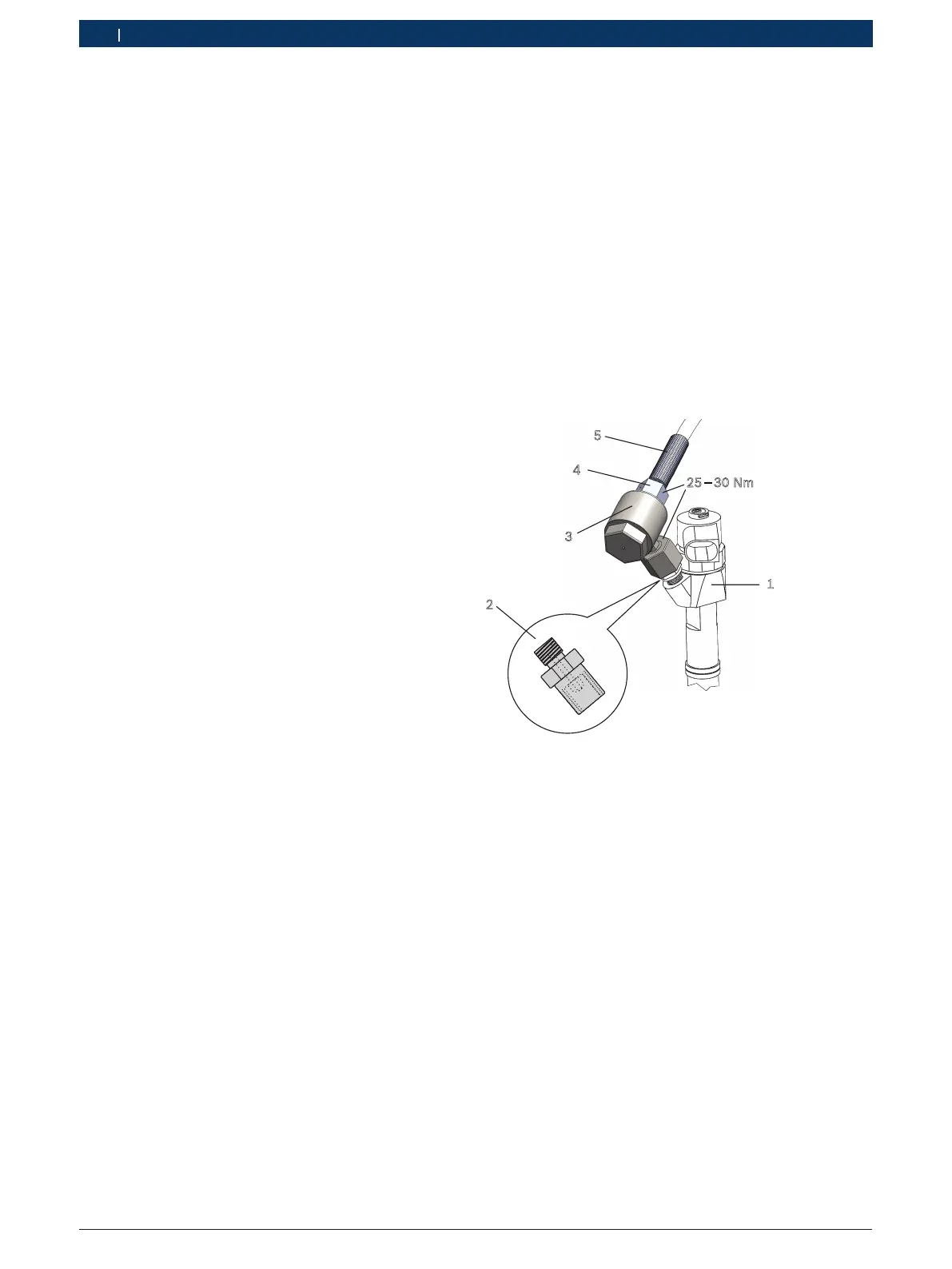

Abb. 6: Injektoranschluss
1 Injektor/Druckrohrstutzen
2 Adapter M12 — M14
3 Anschlussadapter
4 Überwurfmutter von der Hochdruckschlauchleitung
5 Hochdruckschlauchleitung
i Bei Undichtheit muss der Anschlussadapter ausge-
tauscht werden.
! Um ein Verdrehen oder eine Beschädigung der
Hochdruckschlauchleitung zu vermeiden, muss im-
mer zuerst der Anschlussadapter ohne Hochdruck-
schlauchleitung am Injektor angeschlossen werden.
1. Anschlussadapter (Abb.6, Pos.3) ohne angeschlos-
sener Hochdruckschlauchleitung am Hochdruckan-
schluss vom Injektor (Abb.6, Pos.1) befestigen.
Anziehdrehmoment: 25 — 30Nm
2. Hochdruckschlauchleitung am Anschlussadapter
anschließen.
Anziehdrehmoment: 25 — 30Nm
