Bosch EPS 118 - Indsprøjtningskammer, Spændemøtrik, O-Ring

1 689 989 300 2020-03-24| Robert Bosch GmbH
404 | EPS 118 | Produktbeskrivelseda
5.4.6 Indsprøjtningskammer, spændemøtrik, o-ring
ADVARSEL – Forbrændingsfare!
Den varme injektor kan forårsage alvorlige
forbrændinger på hænderne.
¶ Tag beskyttelseshandsker på, inden injek-
toren fjernes fra indsprøjtningskammeret.
Under testen sprøjter CRI/CRIN eller CRI piezo prø-
veolien ind i indsprøjtningskammeret (se Fig. 4). Fra
indsprøjtningskammeret flyder prøveolien via slangeled-
ningen (Fig. 4, pos. 9) tilbage til testtilslutningen til ind-
sprøjtningsmængden, (Fig. 3, pos.3). Sifilteret (Fig. 4,
pos. 3) fanger den snavs, der bliver afgivet af CRI/CRIN
eller CRI piezo ved testen.
! Sifilteret (Fig. 3, pos. 3) skal udskiftes i regelmæs-
sige intervaller (se vedligeholdelsesintervaller i
kapitel 8.2.1). Bliver sifilteret ikke udskiftet i god
tid, så kan filteret knække på grund af det øgede
tryk. Snavs kan så uhindret trænge ind i systemet og
beskadige komponenter i EPS 118.
1
2
3
4
5
6
7
9
8
10
458900-11_Pal

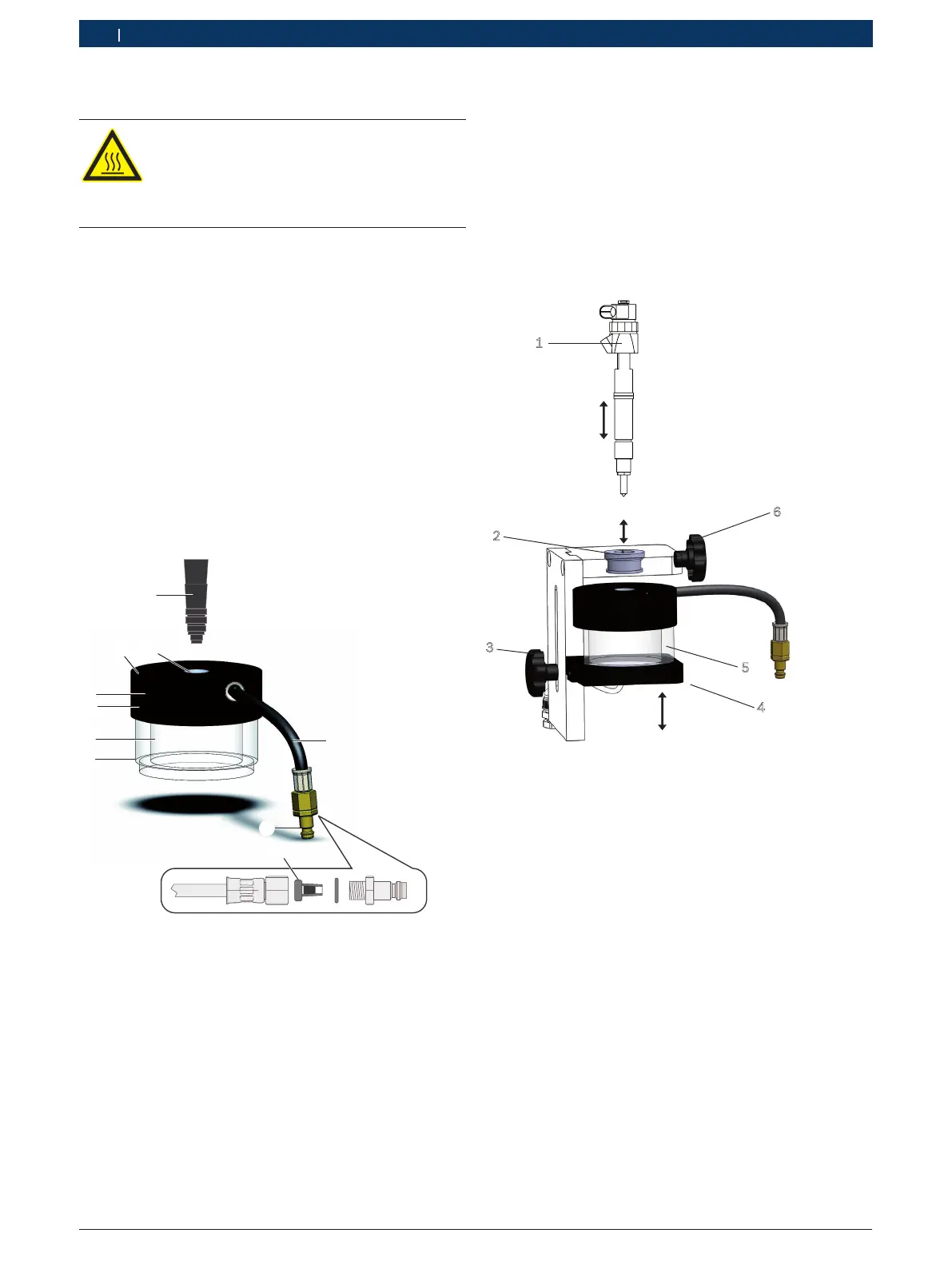

Fig. 4: Indsprøjtningskammer
1 Afmonteringsværktøj O-Ring
2 Indsprøjtningsdysesæde O-ring (D7 eller D9)
3 Indsprøjtningskammerdæksel
4 Øverste O-ring (intern)
5 Nederste O-ring (intern)
6 Glasbeholder
7 Indsprøjtningskammerhus
8 Lynkobling med filter for kontroltilslutning
9 Slange
10 Sifilter
Montering af injektoren i indspøjtningskammeret
Indsprøjtningsdysen på CRI/CRIN eller CRIPiezo
(Fig. 5, pos.1) skal indsættes i indsprøjtningskammeret
og fastgøres med klemskruen.
i For tæthedskontrollen skal indsprøjtningskammeret
fjernes fra indsprøjtningsdysen. Efter gennemførsel
af tæthedsprøven (2. kontrolskridt) sættes ind-
sprøjtningskammeret igen på indsprøjtningsdysen.
1
2
3
6
4
5
458900-13_Pal
Fig. 5: Indsprøjtningskammertilslutning på CRI-basis
1 Injektor
2 Spændebøsning for CRI/CRIN eller CRIpiezo
3 Klemskrue til højdeindstilling af indsprøjtningskammeret
4 Indsprøjtningskammerbelysning
5 Indsprøjtningskammer
6 Klemskrue til fastgørelse af CRI/CRIN og CRIpiezo
1. Løsn klemskruen for højdeindstillingen
(Fig. 5, pos.3) ved at dreje mod uret.
2. Skub indsprøjtningskammeret (Fig. 5, pos.5) så
meget som mulig nedad.
i O-ringen i indsprøjtningsdysesædet (D7 eller D9)
tætner indsprøjtningskammeret ved kontrollen. Alt
efter dysespidsens diameter (7 mm eller 9 mm) på
injektoren skal den pågældende O-ring D7 eller D9
sættes ind i indsprøjtningsdysens sæde. En defekt
O-ring må ikke anvendes til kontrollen.
