CRIN-injektorin paluuvirtausadapteri ruuvikierteellä
(kierreliitos M8x1)
Paluuvirtausadapteri yhdistää CRIN-injektorin ruuvikier-
teellä paluuvirtausmäärän testausliitäntään
(Kuva 3, osa3) EPS 118 -laitteeseen. Paluuvirtausmää-
rän testausliitäntään liitäntään (Kuva 3, osa3) tarvitaan
lisäksi letku 1684462570 (Kuva 9, osa 1) ja Bosch
CRIN -letkuyhde 1 683 386 192 (Kuva 9, osa 4).
458826
-12_Ko
1

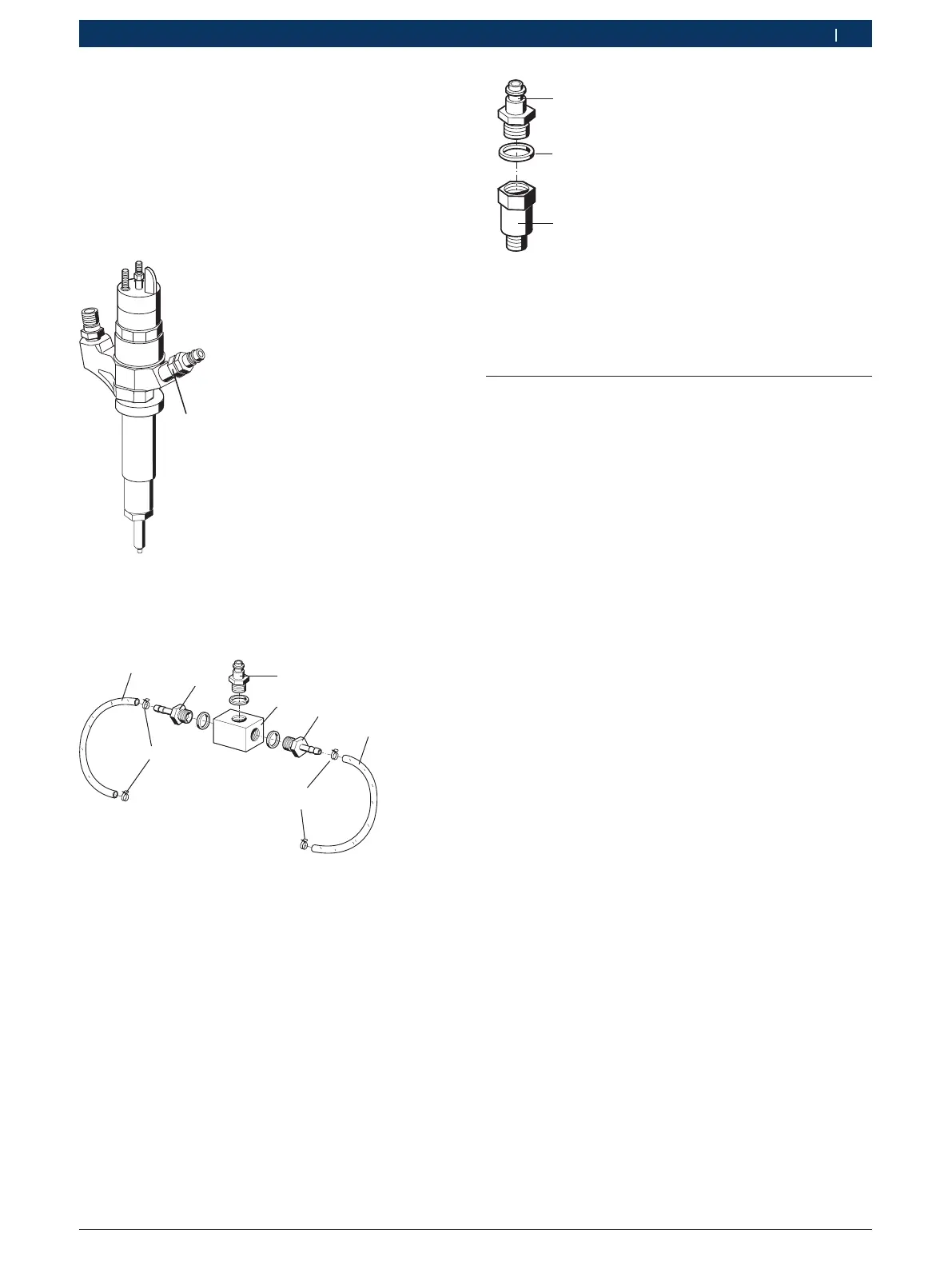

Kuva 25: Paluuvirtausadapteri ruuvikierteellä
1 Paluuvirtausadapteri
Ensimmäinen käyttöönotto
458808-2P
1
3
4
5
5
3
2
4
Kuva 26: Paluuvirtausadapterin asennus
1. Ruuvaa ja kiristä liitinnippa (Kuva 26, osa1) lattatii-
visterenkaalla (10,2 x 13,4mm) jakoputken varteen
(Kuva 26, osa2).
2. Ruuvaa ja kiristä letkuyhde (Kuva 26, osa3) lattatii-
visterenkaalla (10,2 x 13,4mm) jakoputken varren
päätysivuun.
3. Kiinnitä kumpikin letku (Kuva 26, osa4) letkuyhtee-
seen ja varmista kahdella letkuliittimellä (Kuva 26,
osa5).
4. Kiinnitä kumpikin muu letkuliitin letkujen toiseen
päähän.
458808-5Ko
3
1
2
Kuva 27: Paluuvirtausadapterin asennus ruuvikierteellä
5. Ruuvaa ja kiristä liitinnippa (Kuva 27, osa 1) ja
adapteri (Kuva 27, osa 3) toisiinsa lattatiivisteren-
kaalla 10,2 x 13,4 mm (Kuva 27, osa 2).
5.5 Toimintoseloste
EPS 118 on asennettu kompaktilaitteena. Se sisältää
kaikki komponentit, kutenesim. paineistamiseen käy-
tettävän korkeapainepumpun, testausöljysäiliön, määrä-
mittarin, mittausjohtimen levyn, LCD-kosketusnäytöllä
varustetun tietokoneen, joita käytetään CRI-/CRIN- ja
CRI Piezo -injektorien testaukseen. Testaukseen vaadit-
tavan paineen muodostamiseen käytetään korkeapaine-
pumppua ja korkeapainevaraajaa. Korkeapainepumppu
syöttää testausöljyä ja paineensäätöventtiilillä varustet-
tu korkeapainevaraaja säätää testaukseen vaadittavaa
painetta. CRI/CRIN tai CRI Piezo liitetään korkeapaine-
letkulla ja liitäntäadapterilla. CRI-/CRIN- ja CRI Piezo
-injektoreja ohjataan sähköisten injektorikohtaisten
adapterijohtojen välityksellä.
CRI-/CRIN- ja CRI Piezo -injektorien testauksen saa suo-
rittaa vain suojakuvun ollessa kiinni. Jos suojakupu ava-
taan, suojakuvun turvakytkentäpiiri keskeyttää tällöin
testauksen välittömästi ja alentaa testausöljyn paineen
<8 MPa (80bar) arvoon.
EPS 118 -laitteen ohjelmisto mahdollistaa tärkeimpien
toimintojen tarkastuksen. Tiiviystestaus, ruiskutusmäärä
ja paluuvirtausmäärä mitataan erilaisissa kuormituspis-
teissä, ja ne antavat näin kuvan injektorin tilasta.
