Bosch EPS 118 - Aansluitadapter Voor CRI;CRIN en CRI Piezo

1 689 989 300 2020-03-24| Robert Bosch GmbH
276 | EPS 118 | Productbeschrijvingnl
3. O-ring op de zitting van de injectiesproeier
(Afb. 4, pos.2) door de benodigde O-ring (D7 of
D9) vervangen. Gebruik voor het vervangen van de
O-ring het demontagegereedschap (Afb. 4, pos.1).
i Meegeleverd zijn spanbussen in de afmetingen
17mm, 19mm en 21mm.
4. Afhankelijk van de diameter van de spanmoer van
de injectieverstuiver (Afb. 5, pos.4) kiezen.
5. De spanbus (Afb. 5, pos.4) in de injectorspanhou-
der plaatsen.
i CRIN met testadapter (Afb. 7, pos.3) worden zon-
der spanbus bevestigd.
6. CRI/CRIN of CRIPiezo in de spanbus schuiven.
7. Injectiesproeier van CRI/CRIN of CRIPiezo vast in de
injectiekamer drukken.
8. Indien nodig de injectiekamer in hoogte verstellen
en met klemschroef (Afb. 5, pos.3) bevestigen.
9. CRI/CRIN of CIRPiezo met klemschroef
(Afb. 5, pos.1) spannen
5.4.7 Aansluitadapter voor CRI/CRIN en CRIPiezo
! Hogedrukslang (Afb. 6, pos. 5) altijd in combinatie
met aansluitadapter (Afb. 6, pos.3) op de CRI/
CRIN of CRI Piezo aansluiten. De hogedrukslang
nooit direct op de CRI/CRIN of CRI Piezo aanslui-
ten. De aansluitadapter altijd schoon houden.
Met de aansluitadapter (Afb. 6, pos.3) wordt de hoge-
drukslang (Afb. 6, pos.4) op de hogedrukaansluiting
van de CRI/CRIN of CRI Piezo aangesloten. Voor de
aansluiting op de hogedrukaansluiting met schroef-
draad M 14x1,5 moet bovendien de adapter (Afb. 6,
pos. 2) worden gebruikt.
Aandraaimoment 25 – 30 Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

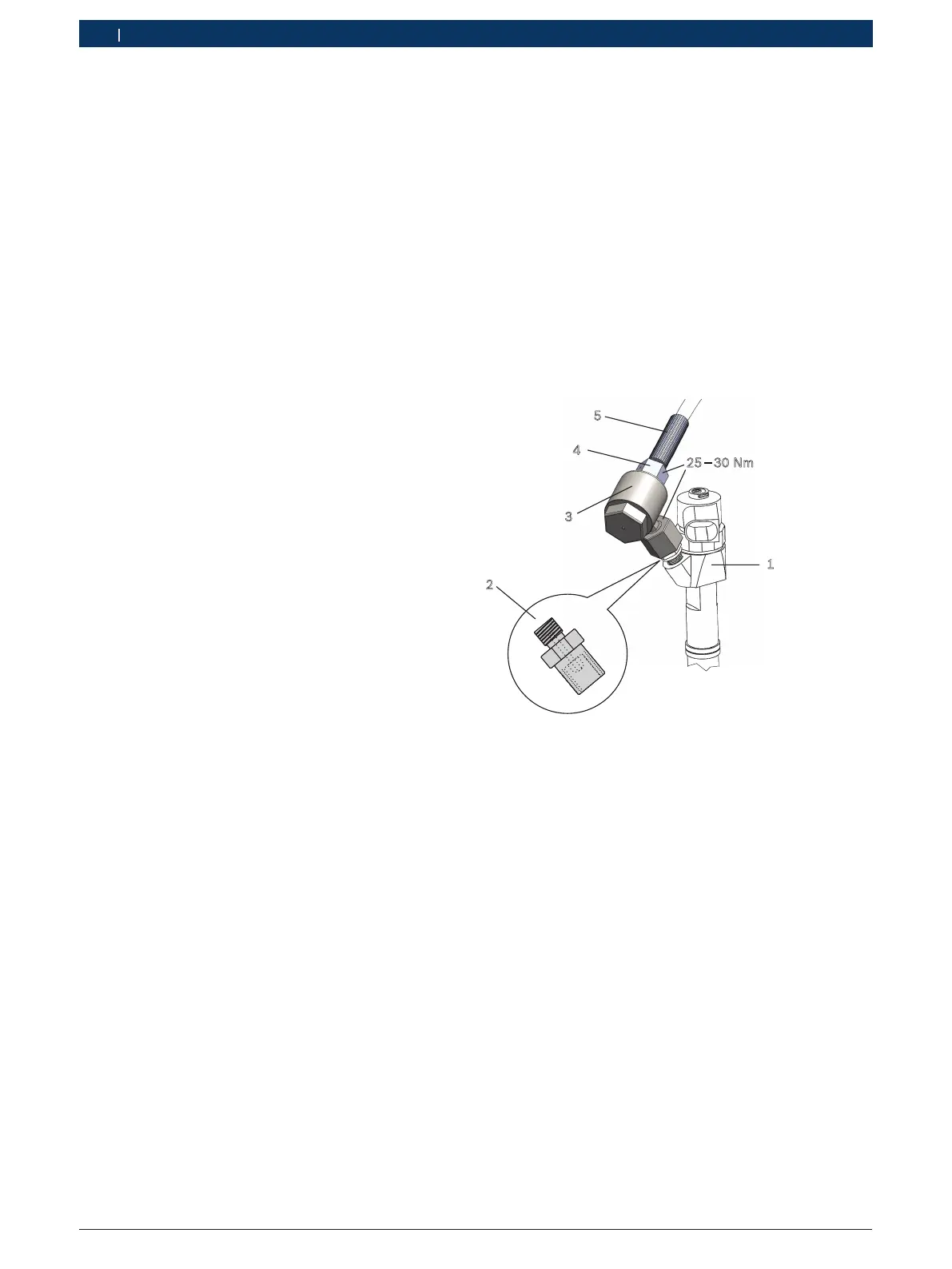

Afb. 6: Injectoraansluiting
1 Injector/drukpijpaansluiting
2 Adapter M12 — M14
3 Aansluitadapter
4 Wartelmoer van de hogedrukslang
5 Hogedrukslang
i Bij lekkage moet de aansluitadapter worden vervangen.
! Om verdraaiing of beschadiging van de hogedruk-
slang te voorkomen, moet altijd eerst de aan-
sluitadapter zonder hogedrukslang op de injector
worden aangesloten.
1. Aansluitadapter (Afb. 6, pos. 3) zonder hogedruk-
slang op de hogedrukaansluiting van de injector
(Afb. 6, pos. 1) bevestigen.
Aandraaimoment 25 – 30 Nm
2. Hogedrukslang op de aansluitadapter aansluiten.
Aandraaimoment 25 – 30 Nm
