5.4.6 Innsprøytingskammer, spennmutter, O-ring
ADVARSEL – fare for forbrenning!
Den varme injektoren kan føre til alvorlige
forbrenninger på hendene.
¶
Ta på vernehansker før injektoren tas ut av
innsprøytingskammeret..
Under testingen sprøyter CRI/CRIN eller CRI Piezo
prøveoljen inn i innsprøytingskammeret (seFig. 4). Ut
av innsprøytingskammeret renner prøveoljen via slan-
geledningen (Fig. 4, pos. 9) tilbake til testkoblingen for
innsprøytingsmengden (Fig. 3, pos. 3). Silfilteret (Fig. 4,
pos. 3) fanger opp smuss som ved testen dannes av CRI/
CRIN eller CRI Piezo.
! Silfilteret (Fig. 3, pos. 3) må skiftes ut i regelmes-
sige intervaller (se vedlikeholdsintervaller i kapit-
tel 8.2.1). Hvis silfilteret ikke skiftes ut i tide, kan
silfilteret brekke på grunn av det økende mottrykket.
Smuss som dannes kommer da uhindret inn i syste-
met og skader komponentene i EPS 118.
1
2
3
4
5
6
7
9
8
10
458900-11_Pal

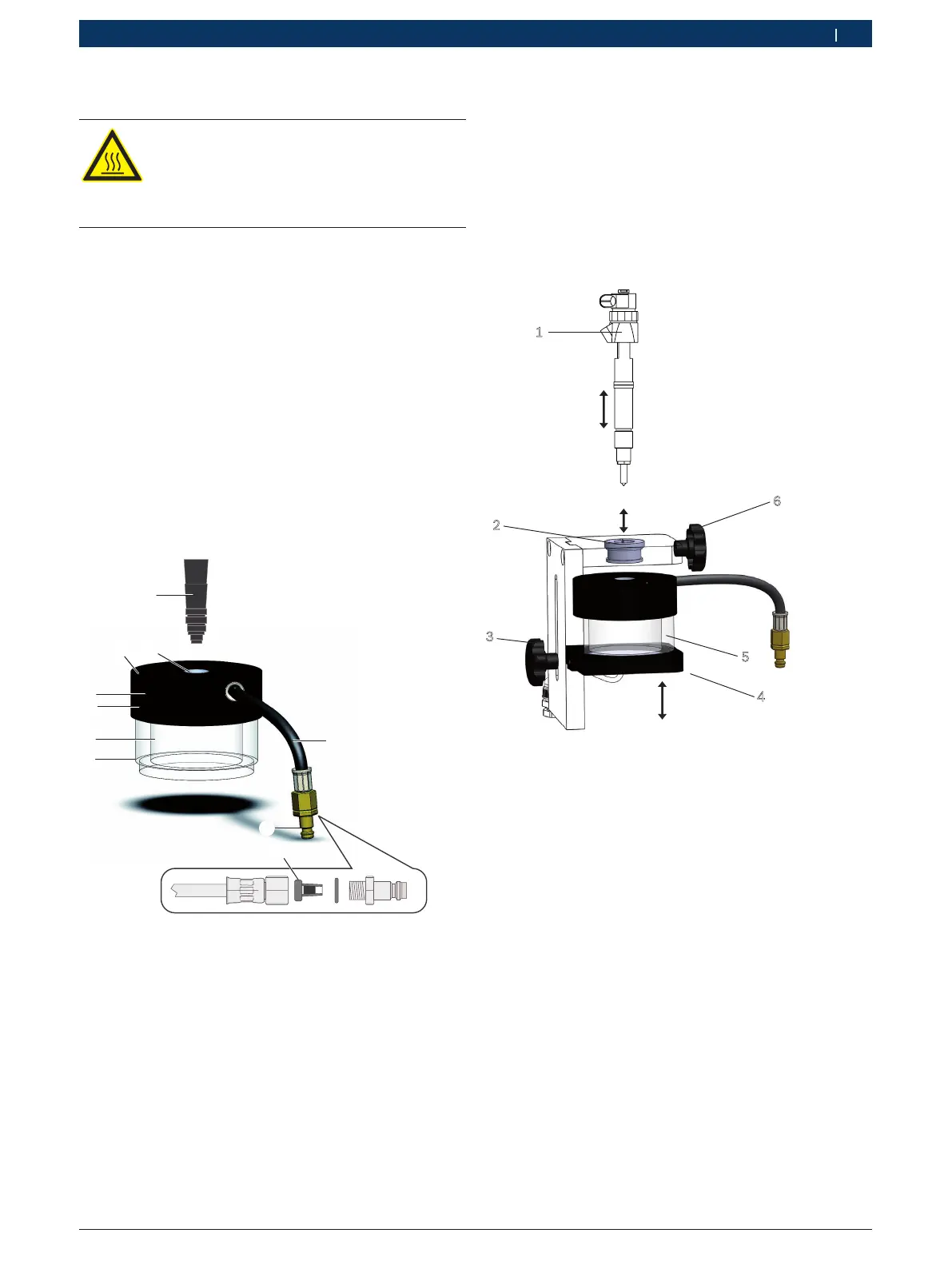

Fig. 4: Innsprøytingskammer
1 Demonteringsverktøy for O-ring
2 Innsprøytingsdyseholder med O-ring (D7 eller D9)
3 Innsprøytingskammerlokk
4 Øvre O-ring (internt)
5 Nedre O-ring (internt)
6 Glassbeholder
7 Innsprøytingskammerhus
8 Hurtigkobling med filter for testkobling
9 Slangeledning
10 Silfilter
Montering av injektor i innsprøytingskammeret
Innsprøytingsdysen til CRI/CRIN eller CRIPiezo
(Fig. 5, pos.1) må settes inn i innsprøytingskammeret
og deretter festes med klemskruen.
i For tetthetskontrollen må innsprøytingskammeret
fjernes fra innsprøytingsdysen. Etter at tetthetskon-
trollen er ferdig (2. testtrinn) settes innsprøytings-
kammeret på innsprøytingsdysen igjen.
1
2
3
6
4
5
458900-13_Pal
Fig. 5: Innsprøytingskammertilkobling på CRI-basis
1 Injektor
2 Spennbøssing for CRI/CRIN eller CRIPiezo
3 Klemskrue for høydejustering av innsprøytingskammeret
4 Innsprøytingskammerbelysning
5 Innsprøytingskammer
6 Klemskrue til feste av CRI/CRIN eller CRIPiezo
1. Løsne klemskruen for høydejustering (Fig. 5, pos.3).
2. Innsprøytingskammeret (Fig. 5, pos.5) skyves lengst
mulig ned.
i O-ringen i innsprøytingsdysesetet (D7 eller D9) tet-
ter igjen innsprøytingskammeret ved testen. Avhen-
gig av diameteren til dysespissen (7 mm eller 9 mm)
på injektoren må den tilsvarende O-ringen D7 eller
D9 settes inn i innsprøytingsdysesetet. Ikke bruk den
defekte O-ringen for testen.
