Bosch EPS 118 - Systemets Afluftning; Udskiftning Af Prøveoliefilter

1 689 989 300 2020-03-24| Robert Bosch GmbH
Service | EPS 118 | 429 da
8.2.8 Udskiftning af prøveoliefilter
Fremgangsmåde:
1. Aftøm prøveolien (se kapitel8.2.7, trin 1 til7).
! Prøvningsoliefilteret kan indeholde restolie. Ved
fjernelse af restoliefilteret skal restolien opfanges.
Det anvendte prøvningsoliefilter og restolien skal
bortskaffes i henhold til gældende forskrifter.
2. Prøvningsolielfilteret (Fig. 45, pos.2) fjernes og
det sikres, at fladtætningsringen er blevet fjernet
sammen med prøvningsoliefilteret. Prøvningsoliefil-
teret og fladtætningsringen bortskaffes.
3. Tætningsfladen ved prøvningsfiltertilslutningen af
EPS 118 og ved det nye prøvningsoliefilter renses.
4. Fladtætningsringen ved det nye prøvningsoliefilter
skal tjekkes mht. skader og korrekt placering i rillen.
5. Fladtætningsringen ved prøvningsoliefilteret skal
smøres lidt med motorolie.
6. Prøvningsoliefilter skrues på prøvningsolie-filtertil-
slutningen og skrues fast med en egnet indstiknøgle
for oliefiltre og med en momentnøgle. Træk-drej-
ningsmoment: 20 Nm.
7. Prøvningsolie fyldes i prøvningsolietanken (se kapitel
8.2.8, punkt 8).
8. Systemet ventileres (se kapitel8.2.10)
21
458900-08_Pal

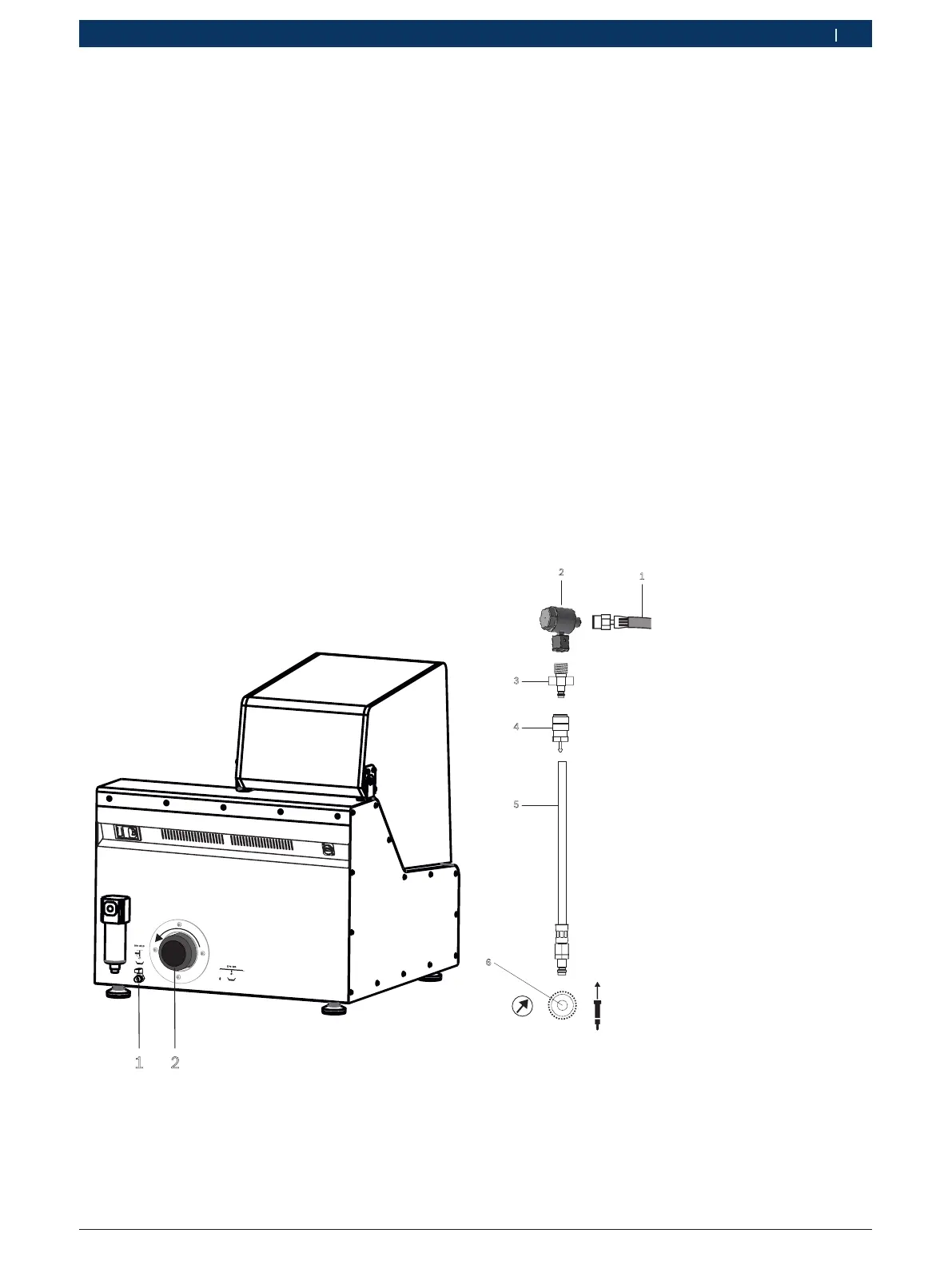

Fig. 44: Udskiftning af prøveoliefilter
1 Spærreventil
2 Prøveoliefilter
8.2.9 Systemets afluftning
i Efter prøveolieskift skal systemet afluftes.
Fremgangsmåde:
1. Tilslut afluftningsadapteren 1683457129
(Fig. 45, pos. 3) på tilslutningsadapteren
1681032120 (Fig. 45, pos.2).
Tilspændingsmoment: 25 – 30Nm
2. Tilslut slangeledningen 1684462570
(Fig. 45, pos.5) med CRIN slangestudsen
(Fig. 45, pos.4) på afslutningsskrue1683457129
(Fig. 45, pos. 3).
3. Tilslut slangen 1684462570 (Fig. 45, pos.5)
på prøvetilslutningen for returmængde (Fig. 45,
pos.6).
4. Tilslut højtryksslangen (Fig. 45, pos.1) på tilslut-
ningsadapteren 1681032120 (Fig. 45, pos.2) .
5. Tilslut højtryksslangen på højtryktilslutningen
(Fig. 3, pos. 2).
6. Luk beskyttelsesafdækningen.
7. Vælg "Optioner >> Indstillinger >> EPS118 >> Tæt-
hedstest" og følg vejledningen.
" Afluftningen er afsluttet.
1
2
3
4
5
6
458900-25_Pal
Fig. 45: Tilslutning for systemafluftning
