Bosch EPS 118 - Trykkrørstuss (Ekstrautstyr)

1 689 989 300 2020-03-24| Robert Bosch GmbH
Produktbeskrivelse | EPS 118 | 449 no
5.4.8 Trykkrørstuss (ekstrautstyr)
Trykkrørstussen (Fig. 7, pos.2) kreves for forskjel-
lige testadaptere (ekstrautstyr). Testadaptere (Fig. 7,
pos.3) brukes for å forsyne CRIN med interne tilkoblin-
ger via trykkrørstussen med prøveolje.
Returmengden til CRIN ledes via slangeledningen
1684462570 (se Fig. 9, pos.1) og med CRIN slange-
stussen 1 683 386 192 (se Fig. 9, pos.4) fra "Testkob-
lingen for returmengden" (Fig. 7, pos.1) til "Testkob-
lingen for returmengden" (Fig. 3, pos.3). Det finnes
forskjellige utførelser med testadaptere.
1
3
458847-411_Ko
2
4

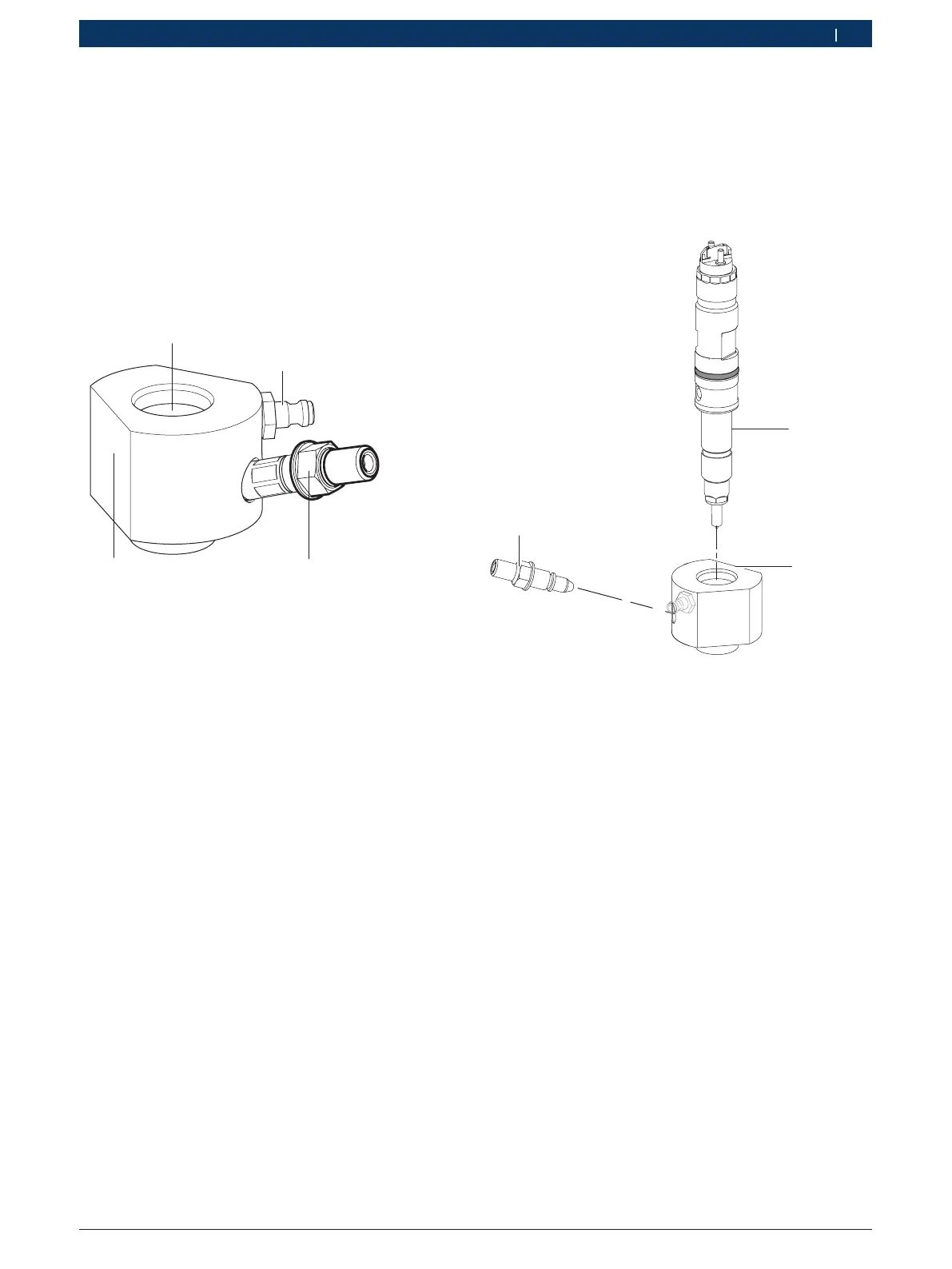

Fig. 7: Testadapter med trykkrørstuss
1 Testtilkobling for returmengde
2 Trykkrørstuss
3 Testadapter
4 Feste for CRIN
Montering av testadapter (CRIN)
i I EPS 118 Software vises etter valg av CRIN type-
del-nummer til den injektorspesifikke testadapteren.
Installasjonen av den aktuelle EPS 118 Software
sikrer at type-del-nummeret til alle tilgjengelige in-
jektorspesifikke testadaptere (ekstrautstyr) vises.
1
2
3
458847-27_
Ko
Fig. 8: Montering av CRIN
1 CRIN
2 Testadapter
3 Trykkrørstuss
1. Velg testadapter (Fig. 8, pos.2).
2. Kontroller O-ringen i testadapteren for skader
(f.eks. sprekker).
3. Skyv CRIN (Fig. 8, pos.1) inn i testadapteren. Der-
ved må høytrykksinnløpshullet til CRIN være på plan
med borehullet for trykkrørstussen (Fig. 8, pos.3).
4. Vri CRIN helt til høytrykksinnløpshullet i borehullet
for trykkrørstussen er synlig.
! Tiltrekkingsmomentet ved stramming av trykkrør-
stussen må overholdes. For høy tiltrekkingsmoment
før til skade og brudd av trykkrørstussen ved testen.
5. Skru inn og trekk fast trykkrørstussen i testadapteren.
Tiltrekkingsmoment 20 – 25Nm.
