Bosch EPS 118 - Byta Luftfilter I Underhållsenheten; Byta Silfilter

1 689 989 300 2020-03-24| Robert Bosch GmbH
258 | EPS 118 | Skötselsv
8.2.10 Byta silfilter
i Smuts som ansamlas i silfiltret beror främst på att
CRI/CRIN eller CRI Piezo inte rengjordes tillräckligt
eller på rätt sätt före provningen.
i Silfiltret sitter i slangen till insprutningskammaren
(Fig. 4, pos.9) och i slangarna för returmängd
(Fig. 9, pos.1), (Fig. 10) och (Fig. 14).
1. Ta bort insticksnippeln (Fig. 46, pos.5) från slang-
en (Fig. 46, pos.1).
2. Ta ut silfiltret (Fig. 46, pos.3) och kassera det.
3. Rengör båda skruvförbanden (Fig. 46, pos.2 och 5)
med ren provningsolja.
4. Kontrollera O-ringen (Fig. 46, pos.4). Byt O-ringen
om den är trasig.
5. Sätt in ett nytt silfilter på rätt sätt i insticksnippeln
(Fig. 46, pos.5).
6. Skruva fast slangen (Fig. 46, pos.1) på insticksnip-
peln (Fig. 46, pos.5) och dra åt med handen.
" Silfilterbytet har slutförts.
1
2
3
4
5
458900-26_Pal

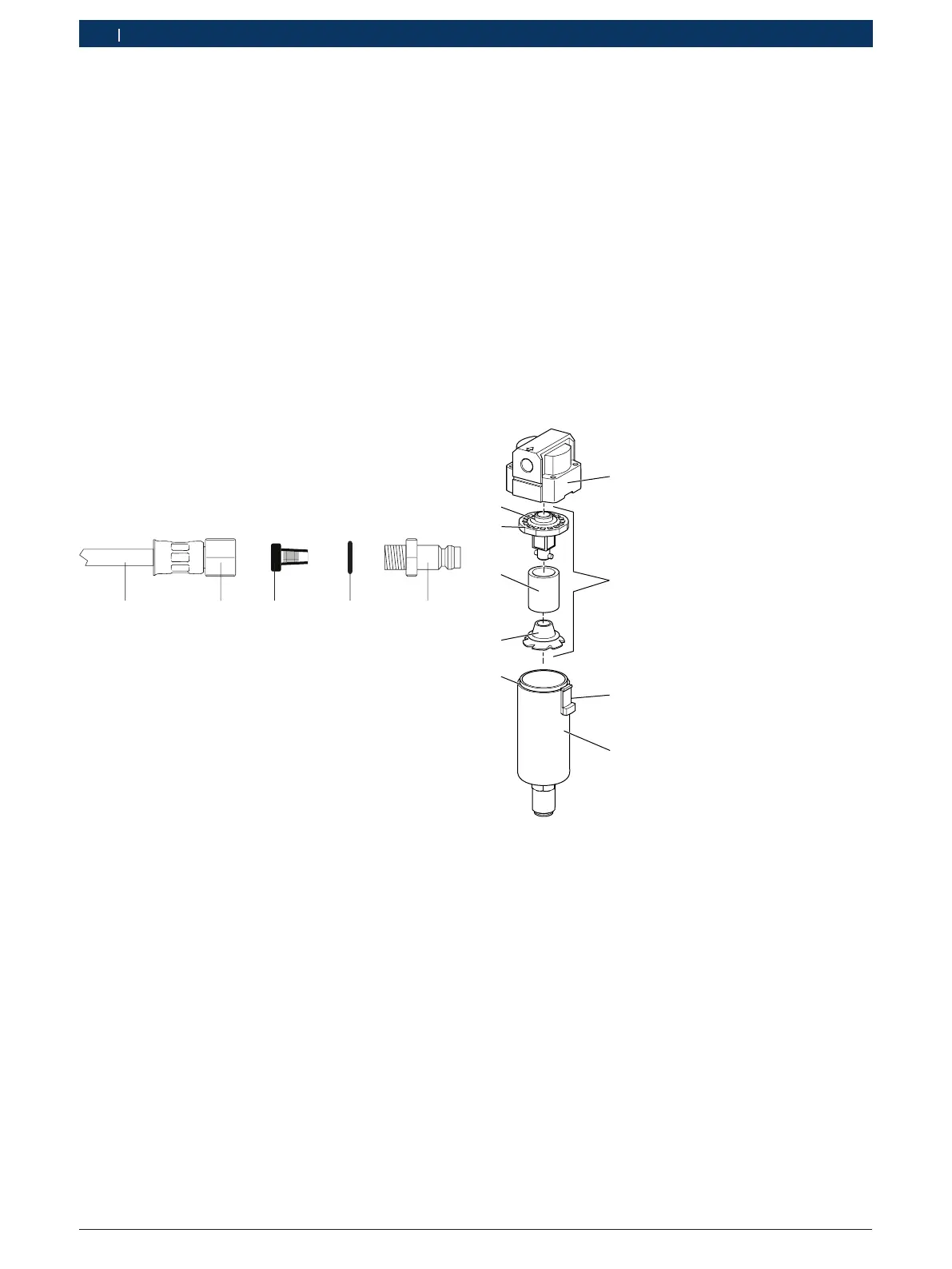

Fig. 46: Byta silfilter
1 Slang
2 Överfallsmutter
3 Silfilter
4 O-ring 7,66 x 1,78
6 Insticksnippel
8.2.11 Byta luftfilter i underhållsenheten
Demontering
! Luftfilterbytet får endast genomföras medan under-
hållsenheten är trycklös.
1. Stäng av tryckluften.
2. Ta bort tryckluftsledningen från underhållsenheten.
3. Ta bort kondensatkärlet (Fig. 47, pos. 1). Skjut
spärren (Fig. 47, pos. 2) nedåt och vrid kodensat-
kärlet (Fig. 47, pos. 1) samt dra det nedåt.
4. Vrid filterkomponenten (Fig. 47, pos. 3) i konden-
satkärlet 45° och ta ut det ur kondensatkärlet.
5. Vrid avböjningsplattan (Fig. 47, pos. 4) nedtill på
filterelementet och ta bort den.
6. Lossa filterelementet (Fig. 47, pos. 5) från deflek-
torn (Fig. 47, pos. 6).
1
2
3
4
5
6
7
8
9
458900-30_Pal
Fig. 47: Översikt underhållsenhet
1 Kondensatkärl
2 Spärr
3 Filterkomponent
4 Avböjningsplatta
5 Filterelement
6 Deflektor
7 O-ring på kondensatkärlet
8 O-ring på deflektorn
9 Underhållsenhet
