Bosch EPS 118 - Extrair O Ar Do Sistema; Substituir O Filtro Do Óleo de Teste

1 689 989 300 2020-03-24| Robert Bosch GmbH
Manutenção | EPS 118 | 343 pt
8.2.8 Substituir o filtro do óleo de teste
Modo de procedimento:
1. Escoar o óleo de teste (ver capítulo 8.2.7,
passo 1 a 7).
! O filtro de óleo de teste pode conter óleo residual.
Ao remover o filtro de óleo de teste, coletar o óleo
residual. Descartar o filtro de óleo de teste usado e
o óleo residual, conforme a legislação em vigor.
2. Remover o filtro de óleo de teste (Fig. 44, pos.2)
e certificar-se de que a junta anelar plana do filtro
também foi removida. Descartar o filtro de óleo de
teste e a junta anelar plana.
3. Limpar a superfície da vedação na conexão do filtro
de óleo de teste do EPS 118 e do novo filtro de óleo
de teste.
4. Verificar a junta anelar plana no novo filtro de óleo
de teste quanto a danos e quanto ao assentamento
correto na ranhura.
5. Lubrificar levemente a junta anelar plana no filtro de
óleo de teste com óleo do motor.
6. Parafusar o filtro de óleo de teste na conexão do
filtro e apertar com um soquete adequado para filtro
de óleo e um torquímetro. Torque de aperto: 20 Nm.
7. Abastecer óleo de teste no tanque de óleo de teste
(consulte o capítulo 8.2.8, etapa 8).
8. Extrair o ar do sistema (ver capítulo8.2.10).
21
458900-08_Pal

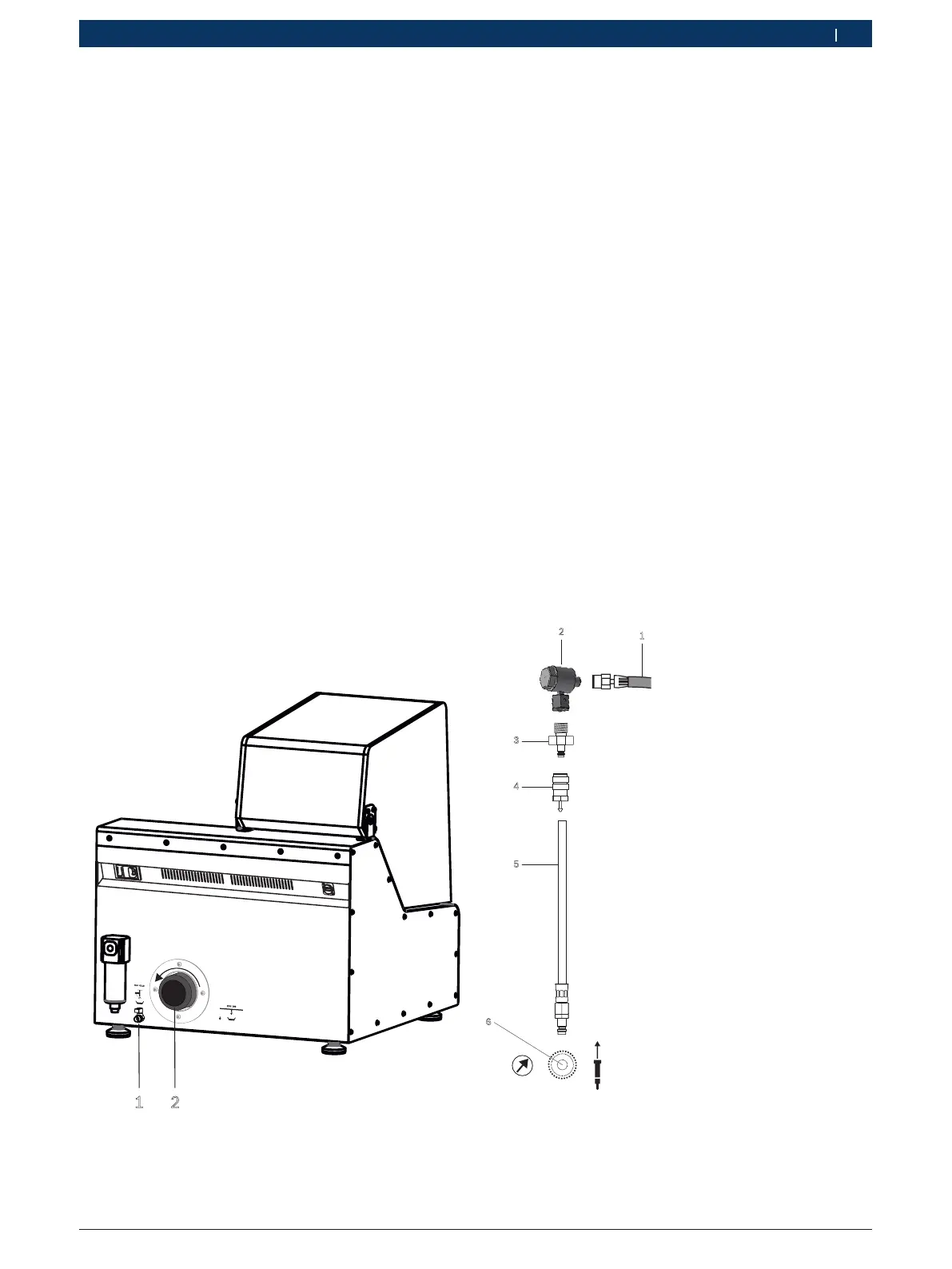

Fig. 44: Substituir o filtro do óleo de teste
1 Válvula de retenção
2 Filtro do óleo de teste
8.2.9 Extrair o ar do sistema
i Após a mudança do óleo de teste, é necessário ex-
trair o ar do sistema.
Modo de procedimento:
1. Conectar o adaptador para ventilação
1683457129 (Fig. 45, pos. 3) ao adaptador de
conexão 1681032120 (Fig. 45, pos.2).
Torque de aperto: 25 — 30 Nm
2. Conectar a mangueira 1684462570 (Fig. 45,
pos.5) com união da mangueira CRIN (Fig. 45,
pos.4) ao adaptador para ventilação 1683457129
(Fig. 45, pos. 3).
3. Conectar a embalagem 1684462570 (Fig. 45,
pos.5) à conexão de teste para o débito de retorno
(Fig. 45, pos.6).
4. Conectar a mangueira de alta pressão (Fig. 45,
pos.1) ao adaptador de conexão 1681032120
(Fig. 45, pos.2).
5. Ligar a mangueira de alta pressão na ligação de alta
pressão (Fig. 3, pos. 2).
6. Feche a cobertura protetora.
7. Selecionar na tela "Opções >> Configurações >>
EPS118 >> Teste de estanqueidade" e seguir as
instruções.
" A extração do ar foi concluída.
1
2
3
4
5
6
458900-25_Pal
Fig. 45: Ligação para extrair o ar do sistema
