Montagem
1. Empurrar o novo elemento do filtro (Fig. 47, pos.
5) na placa de desvio (Fig. 47,pos. 6).
2. Fixar a placa de desvio (Fig. 47, pos. 4).
3. Antes da montagem do conjunto do filtro, verificar
se o O-Ring (Fig. 47, pos. 7) está disponível e mon-
tado corretamente no recipiente de condensado.
4. Colocar o conjunto do filtro (Fig. 47, pos. 3) no
recipiente de condensado e, para fixar, girar aprox.
45°.
5. Antes da montagem do recipiente de condensado,
verificar se o O-Ring (Fig. 47, pos. 8) está disponí-
vel e corretamente montado no desvio.
i À direita e à esquerda do recipiente de condensa-
do, ao lado da trava, se encontram dois riscos de
marcação (Fig. 48, pos. 1,2). Ao inserir o recipiente
de condensado na unidade de manutenção, um
risco da marcação deve entrar no entalhe (Fig. 48,
pos.3) da unidade de manutenção. Em seguida,
girar o recipiente de condensado na direção do
entalhe, até ouvir o encaixe.
458900-27_Pal
2
1
3

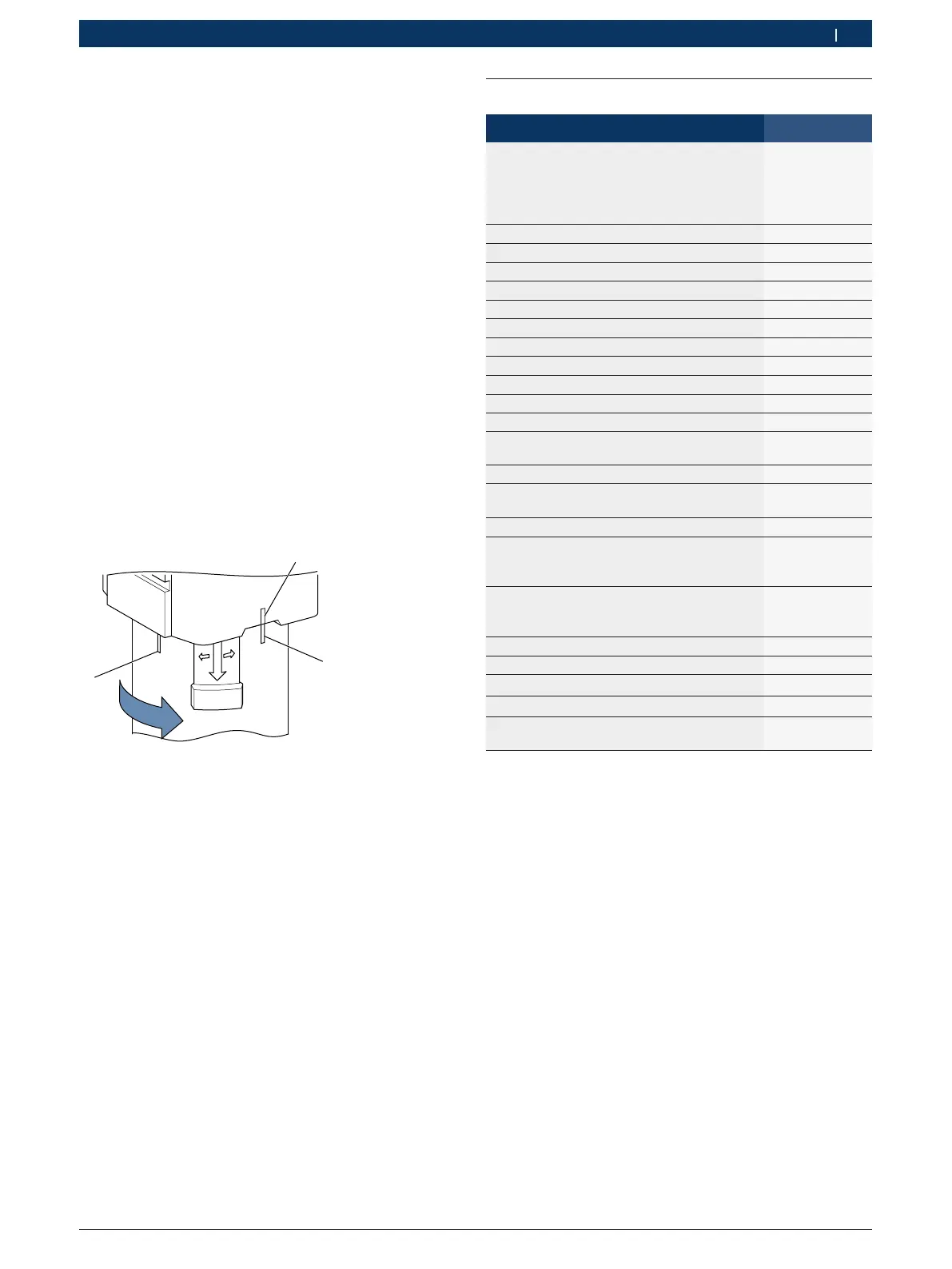

Fig. 48: Posição de montagem do recipiente de condensado
6. Fixar o recipiente de condensado (Fig. 47, pos. 1)
na unidade de manutenção (Fig. 47, pos. 9).
7. Conectar a mangueira de ar comprimido à unidade
de manutenção.
8. Ligar a mangueira de ar comprimido.
9. Verificar se existe vazamento. Em caso de vazamen-
to, verificar a posição de montagem do recipiente de
condensado.
10. Verificar se a mangueira de condensado ainda está
corretamente colocada no recipiente de coleta.
8.3 Peças de reposição e de desgaste
Designação Nº de pedido
Pacote de manutenção com:
R 100 x filtro em rede
<)
R 10 x o-rings 7,66 x 1,78
<)
R 1 x filtro de ar para unidade de manutenção
<)
R 1 x filtro de óleo de teste
<)
1 687 010 576
Adaptador para ventilação
<)
1683457129
Bujão para teste de estanqueidade
<)
1683080012
Adaptador de conexão
<)
1681032120
Mangueira de alta pressão
<)
1680712389
1)
Mangueira (retorno)
<)
1684462570
Bosch mangueira CRI Piezo (retorno)
<)
1684462569
Cabo adaptador Bosch CRI/CRI Piezo
<)
1684463952
Cabo adaptador CRIN
<)
1684463953
Bosch união de mangueira CRI com o-ring
<)
1681334034
Bosch união de mangueira CRI 2.5 com o-ring
<)
1681032119
União de mangueira CRIN Bosch
<)
1683386192
Adaptador CRIN com válvula anti-retorno pa-
ra injetores Bosch
<)
1683350904
Bocal do tubo de pressão
<)
1 683 386 166
12 x o-rings 9,5 x 2 para bocal do tubo de
pressão
<)
1 680 210 143
Adaptador M12 — M14
<)
1681321362
O-ring para câmara de injeção
R 20 x o-rings 7mm
<)
R 20 x o-rings 9mm
<)
1687010519
O-ring para câmara de injeção
R 20 x o-rings 60,05mm
<)
R 20 x o-rings 69,57mm
<)
1687010520
Casquilho de aperto (17mm)
<)
1681091184
Casquilho de aperto (19mm)
<)
1681091185
Casquilho de aperto (21mm)
<)
1681091186
Adaptador WLAN USB
<)
1 687 010 561
Válvula de comando da bomba de alta pres-
são
<)
–
1)
<)
Peças de desgaste
1)
Manutenção e substituição a serem realizadas pelo serviço de
assistência técnica.
i Peças que estejam sujeitas a um desgaste natural ou
relacionado com o uso, ou que precisem ser substi-
tuídas no âmbito de uma manutenção, estão excluí-
das da garantia.
