5.4.8 Drukpijpaansluiting (optioneel toebehoren)
De drukpijpaansluiting (Afb. 7, pos. 2) is nodig voor
verschillende testadapters (optioneel toebehoren). De
testadapter (Afb. 7, pos. 3) wordt gebruikt om de CRIN
met interne aansluitingen via de drukpijpaansluiting van
testolie te voorzien.
Het terugloopvolume van de CRIN wordt via de slang
1684462570 (zie Afb. 9, pos.1) en dan met de CRIN-
slangaansluiting 1 683 386 192 (zie Afb. 9, pos.4) van
de testaansluiting voor het terugloopvolume
(Afb. 7, pos. 1) naar de testaansluiting voor het terug-
loopvolume (Afb. 3, pos. 3) geleid. Testadapters be-
staan in verschillende uitvoeringen.
1
3
2

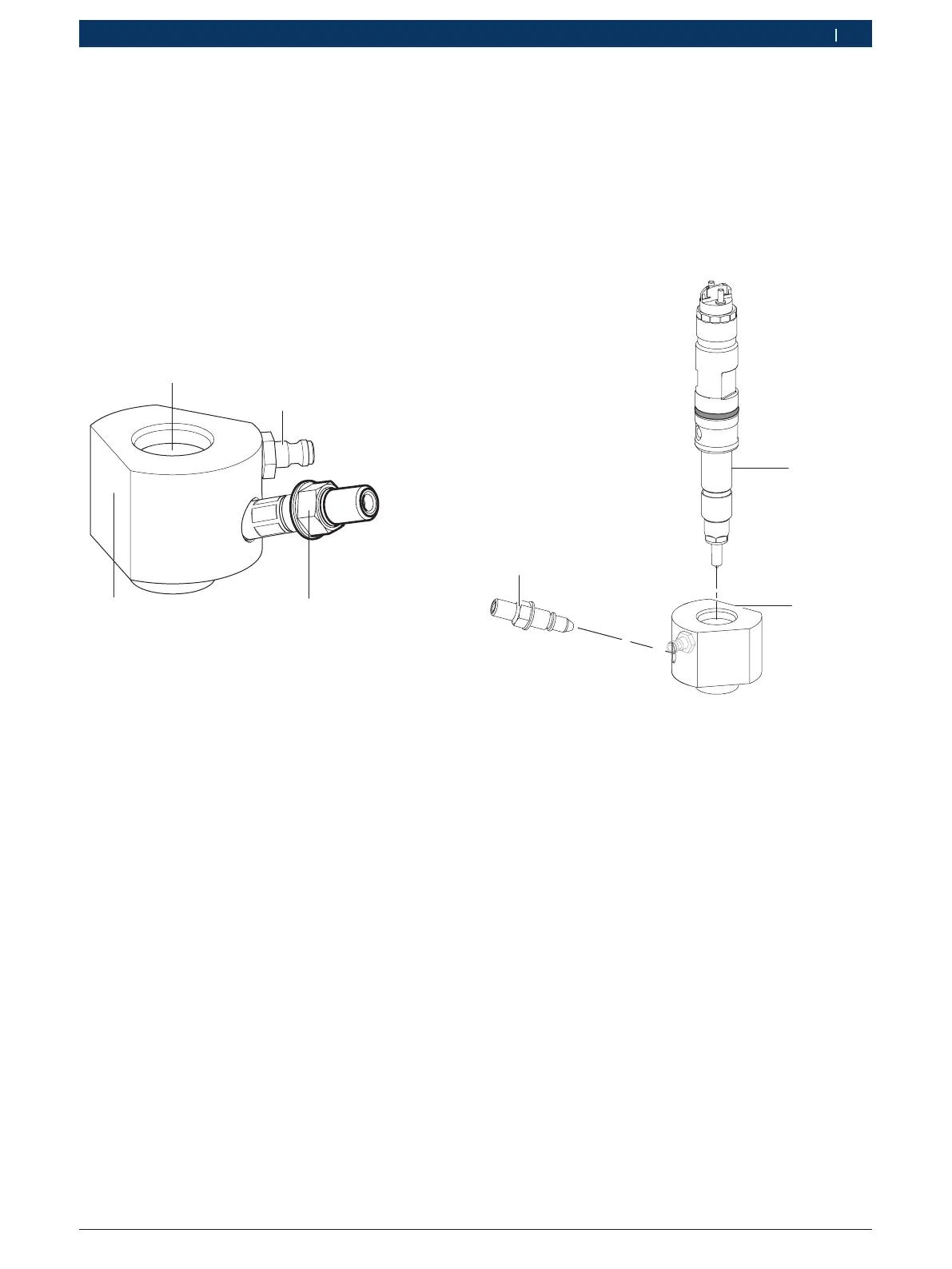

Afb. 7: Testadapter met drukpijpaansluiting
1 Testaansluiting voor terugloopvolume
2 Drukpijpaansluiting
3 Testadapter
4 Houder voor CRIN
Testadapter monteren (CRIN)
i In de EPS 118 software wordt na selectie van de
CRIN het typeonderdeelnummer van de injectorspe-
cifieke testadapter getoond. De installatie van de
actuele EPS 118 software zorgt ervoor dat de typeo-
nderdeelnummers van alle beschikbare injectorspe-
cifieke testadapter (optioneel toebehoren) worden
weergegeven.
1
2
3
Ko
Afb. 8: Montage van de CRIN
1 CRIN
2 Testadapter
3 Drukpijpaansluiting
1. Testadapter (Afb. 8, pos.2) selecteren.
2. O-ring in de testadapter op beschadigingen (bijv.
scheuren) controleren.
3. CRIN (Afb. 8, pos.1) in de testadapter schuiven.
Daarbij moet de hogedruktoevoeropening van de
CRIN met de opening voor de drukpijpaansluiting
(Afb. 8, pos. 3) op één lijn worden gebracht.
4. De CRIN verdraaien totdat de hogedruktoevoer-
opening in de opening voor de drukpijpaansluiting
zichtbaar is.
! Aandraaimoment bij het aantrekken van de druk-
pijpaansluiting absoluut aanhouden. Een te groot
aandraaimoment leidt tot voorbeschadiging en tot
breuk van de drukpijpaansluiting bij de test.
5. De drukpijpaansluiting in de testadapter schroeven
en vastdraaien.
Aandraaimoment 20 – 25 Nm.
