5.4.3 Komponenter til testen
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

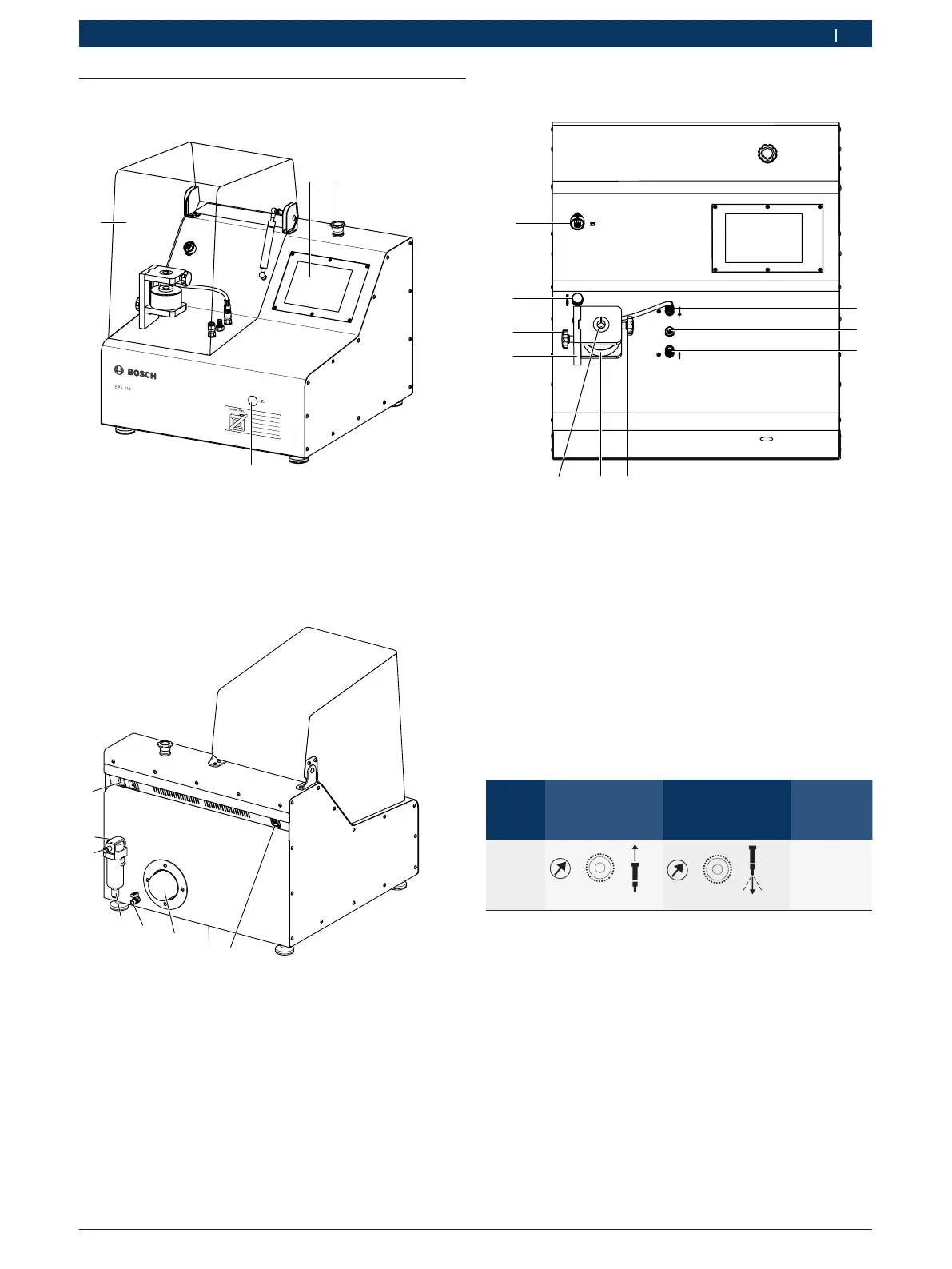

Fig. 3: Komponenter til testen
1 Kontroltilslutning for indsprøjtningsmængden
2 Højtrykstilslutning
3 Prøvetilslutning for returmængde (CRI/CRIN/CRI piezo)
4 Klemskrue til fastgørelse af CRI/CRIN og CRIpiezo
5 Indsprøjtningskammer
6 Spændebøsning for CRI/CRIN eller CRIpiezo
7 Indsprøjtningskammerholder
8 Klemskrue for indsprøjtningskammerets højdeindstilling
9 Prøveoliepåfyldningsstuds (ISO4113)
10 Elektrisk tilslutningsbøsning (X7) til CRI/CRIN eller CRI piezo
5.4.4 Symbolik og tilslutningstabel for CRI/CRIN og
CRI piezo kontroller
Kompo-
nent
Kontroltilslut-
ning for retur-
mængden
Kontroltilslutning
for indsprøjtnings-
mængden
Forbindel-
seskabel X7
CRI/
CRIN
CRI
piezo
458900-10_Pal
458900-09_Pal
Ja
5.4.5 USB-tilslutning
USB-tilslutningen (Fig. 2, pos.6; maks. 500mA) er be-
regnet til tilslutning af en USB-enhed (f.eks. WLAN-USB-
adapter, USB-stick eller USB-printer).
i Med en USB-hub kan der tilsluttes flere USB-enhe-
der på samme tid ved EPS 118. USB-hubben skal
have sin egen spændingsforsyning.
i Det er kun tilladt at tilslutte printere, der er god-
kendt af Bosch.
5.4 Produktbeskrivelse
5.4.1 Set forfra
1
2
3
4
458900-03_Pal
Fig. 1: Set forfra
1 Touchscreen
2 Nødstop-kontakt
3 Olieniveauindikator
4 Sikkerhedsafdækning med sikkerhedsafbryder
5.4.2 Set bagfra
458900-05_Pal
1
2
5
6
7
8
4
3
Fig. 2: Set bagfra
1 Apparat-stikkontakt med tænd-/sluk-knap og sikring
2 Vedligeholdelsesenhed med vandudskiller
3 Stiknippel til trykluft-tilkobling
4 Udledningsventil med drænskrue til manuel kondensatafgang
(0= åben, S = lukket)
5 Spærreventil prøveolieudløb
6 Prøveoliefilter
7 Aftapningsskrue for oliekar
8 USB-tilslutning (maks. 500 mA)
