Bosch EPS 118 - USB-Anschluss; Symbolik und Anschlusstabelle für CRI;CRIN und CRI Piezo Prüfungen; Rückansicht; Komponenten für die Prüfung

1 689 989 300 2020-03-24| Robert Bosch GmbH

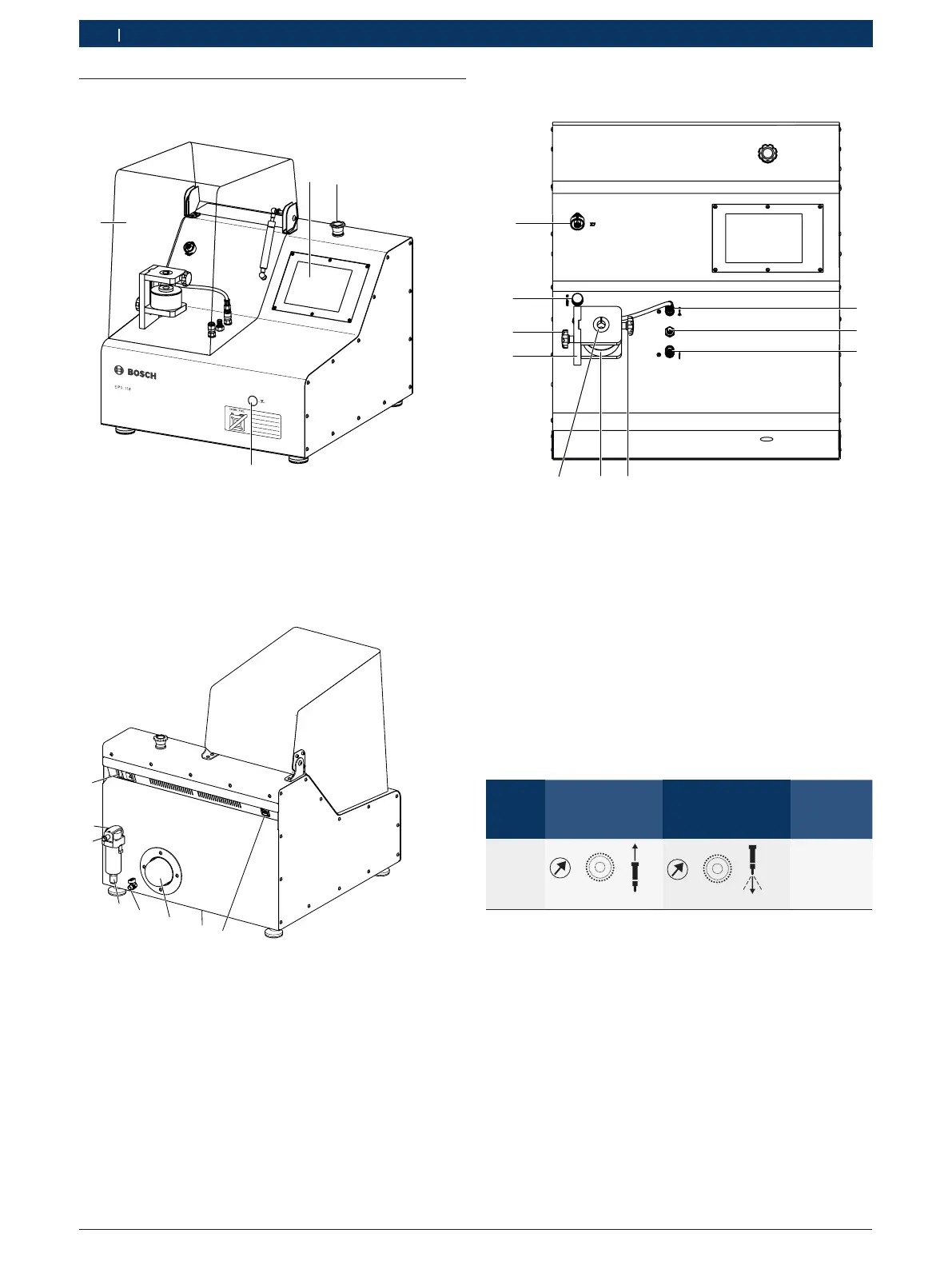

16 | EPS 118 | Produktbeschreibungde
5.4.3 Komponenten für die Prüfung
10
1
2
3
4
5
6
7
8
9
458900-12_Pal
Abb. 3: Komponenten für die Prüfung
1 Prüfanschluss für Einspritzmenge
2 Hochdruckanschluss
3 Prüfanschluss für Rücklaufmenge (CRI/CRIN/CRI Piezo)
4 Klemmschraube zur Befestigung von CRI/CRIN oder CRI Piezo
5 Einspritzkammer
6 Spannbuchse für CRI/CRIN oder CRI Piezo
7 Einspritzkammerhalter
8 Klemmschraube für die Höhenverstellung der Einspritzkammer
9 Prüföleinfüllstutzen (ISO4113)
10 Elektrische Anschlussbuchse (X7) für CRI/CRIN oder CRI Piezo
5.4.4 Symbolik und Anschlusstabelle für CRI/CRIN
und CRI Piezo Prüfungen
Kompo-
nente
Prüfanschluss für
Rücklaufmenge
Prüfanschluss
für Einspritzmenge
Verbin-
dungslei-
tung X7
CRI/
CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Ja
5.4.5 USB-Anschluss
Der USB-Anschluss (Abb. 2, Pos.6; max. 500mA) ist
für den Anschluss eines USB-Geräts (z.B. WLAN-USB-
Adapter, USB-Stick oder USB-Drucker) vorgesehen.
i Mit einem USB-Hub können mehrere USB-Geräte
gleichzeitig am EPS 118 angeschlossen werden. Der
USB-Hub muss mit eigener Spannungsversorgung
ausgestattet sein.
i Es dürfen nur von Bosch zugelassene Drucker ange-
schlossen werden.
5.4 Gerätebeschreibung
5.4.1 Vorderansicht
1
2
3
4
458900-03_Pal
Abb. 1: Vorderansicht
1 Touchscreen
2 Not-Aus Schalter
3 Ölfüllstandsanzeige
4 Schutzhaube mit Sicherheitsschalter
5.4.2 Rückansicht
458900-05_Pal
1
2
5
6
7
8
4
3
Abb. 2: Rückansicht
1 Gerätesteckdose mit Ein-/Aus-Schalter und Sicherung
2 Wartungseinheit mit Wasserabscheider
3 Stecknippel für Druckluftanschluss
4 Ablassventil mit Ablassschraube für manuellen Kondensatablass
(0 = auf, S = zu)
5 Absperrventil Prüfölablass
6 Prüfölfilter
7 Ablassschraube für Ölauffangwanne
8 USB-Anschluss (max. 500mA)
