Huolto | EPS 118 | 387 fi
8.2.10 Seulasuodattimen vaihto
i Seulasuodattimen likakerääntymät johtuvat ennen
kaikkea siitä, että CRI-/CRIN- tai CRI Piezo -injektoria
ei ole puhdistettu asianmukaisesti ennen testausta.
i Seulasuodattimet on asennettu ruiskutuskammion
letkuun (Kuva 4, osa9) ja paluuvirtausmäärän letkui-
hin (Kuva 9, osa.1), (Kuva 10) ja (Kuva 14).
1. Irrota liitinnippa (Kuva 46, osa 5) letkusta
(Kuva 46, osa 1).
2. Irrota ja hävitä seulasuodatin (Kuva 46, osa 3).
3. Puhdista kumpikin kierreliitos (Kuva 46, osat 2 ja 5)
puhtaalla testausöljyllä.
4. Tarkasta O-rengas (Kuva 46, osa 4). Vaihda O-ren-
gas, jos se on viallinen.
5. AsetKuva 9a uusi seulasuodatin oikeaan asentoon
liitinnippaan (Kuva 46, osa 5).
6. Ruuvaa letku (Kuva 46, osa 1) liitinnippaan
(Kuva 46, osa 5) ja kiristä se käsin.
" Seulasuodattimen vaihto on päättynyt.
1
2
3
4
5
458900-26_Pal

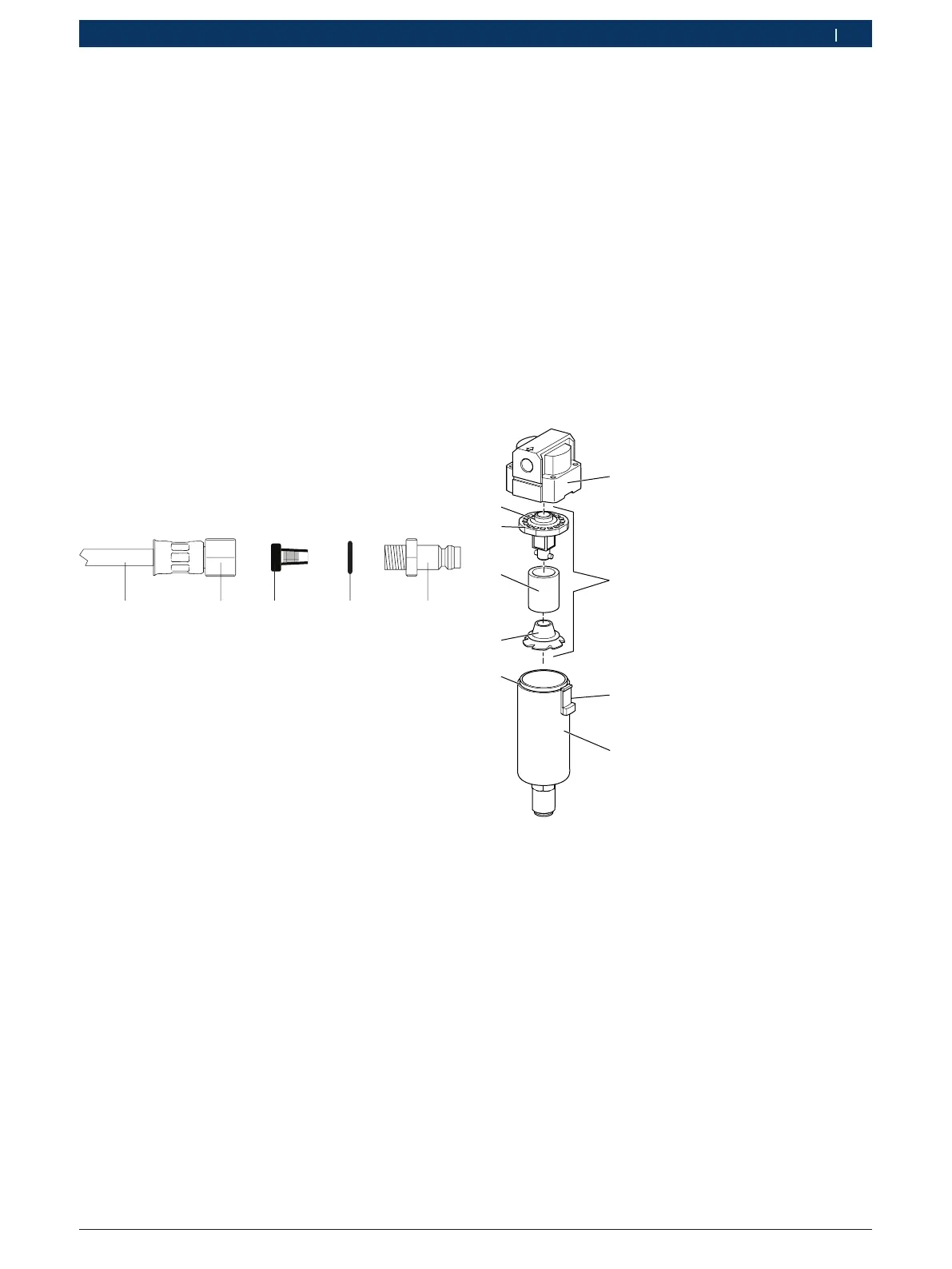

Kuva 46: Seulasuodattimen vaihto
1 Liitäntäjohto
2 Lukkomutteri
3 Seulasuodatin
4 O-rengas 7,66 x 1,78
5 Liitinnippa
8.2.11 Huoltoyksikön ilmasuodattimen vaihtaminen
Purku
! Ilmasuodattimen saa vaihtaa vain, kun huoltoyksikkö
on paineeton.
1. Käännä paineilma kiinni.
2. Poista paineilmaletkujohto huoltoyksiköstä.
3. Poista lauhdesäiliö (Kuva 47, osa 1). Työnnä tätä
varten lukitus (Kuva 47, osa 2) alas ja käännä lauh-
desäiliötä (Kuva 47, osa 1) ja vedä se alas.
4. Käännä suodatinryhmää (Kuva 47, osa 3) lauhdesäi-
liössä 45° ja poista se lauhdesäiliöstä.
5. Käännä ohjauslevyä (Kuva 47, osa 4) alhaalta suo-
datinelementistä ja poista se.
6. Vedä suodatinelementti (Kuva 47, osa 5) irti ohjai-
mesta (Kuva 47, osa 6).
1
2
3
4
5
6
7
8
9
458900-30_Pal
Kuva 47: Yleiskuva huoltoyksiköstä
1 Lauhdesäiliö
2 Lukitus
3 Suodatinryhmä
4 Ohjauslevy
5 Suodatinelementti
6 Ohjain
7 Lauhdesäiliön O-rengas
8 Ohjaimen O-rengas
9 Huoltoyksikkö
