448 | EPS 118 | Produktbeskrivelseno
3. Skift O-ringen på innsprøytingsdyseholderen
(Fig. 4, pos.2) med den nødvendige O-ringen (D7
eller D9). For å skifte O-ring må en bruke demonte-
ringsverktøyet (Fig. 4, pos.1).
i Inkludert i leveringen er spennbøssinger i størrelse
17mm, 19mm og 21mm.
4. Velg passende spennbøssing (Fig. 5, pos.4), avhen-
gig av diameteren på injektordysespennmutteren.
5. Sett spennbøssingen (Fig. 5, pos.4) inn i injek-
torspennholderen.
i CRIN med testadapter (Fig. 7, pos.3) festes uten
spennbøssing.
6. Skyv CRI/CRIN eller CRI Piezo inn i spennbøssin-
gen.
7. Trykk innsprøytingsdysen til CRI/CRIN eller
CRIPiezo fast inn i innsprøytingskammeret.
8. Hvis nødvendig må høyden til innsprøytingskamme-
ret justeres og festes med klemskruen
(Fig. 5, pos.3).
9. Spenn fast CRI/CRIN eller CRI Piezo med klemskru-
en (Fig. 5, pos.1).
5.4.7 Tilkoblingsadapter for CRI/CRIN og CRI Piezo
! Koble alltid til høytrykksledningen (Fig. 6, pos.5)
i forbindelse med tilkoblingsadapteren (Fig. 6,
pos.3) på CRI/CRIN eller CRI Piezo. Høytrykksled-
ningen må aldri kobles direkte til CRI/CRIN eller
CRI Piezo. Tilkoblingsadapteren må holdes ren.
Med tilkoblingsadapteren (Fig. 6, pos.3) kobles høy-
trykksledningen (Fig. 6, pos.4) til på høytrykkskob-
lingen til CRI/CRIN eller CRI Piezo. For tilkobling på
høytrykkskoblingen med M14x1.5 gjenge må en i tillegg
bruke adapteren (Fig. 6, pos.2).
Tiltrekkingsmoment 25 — 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

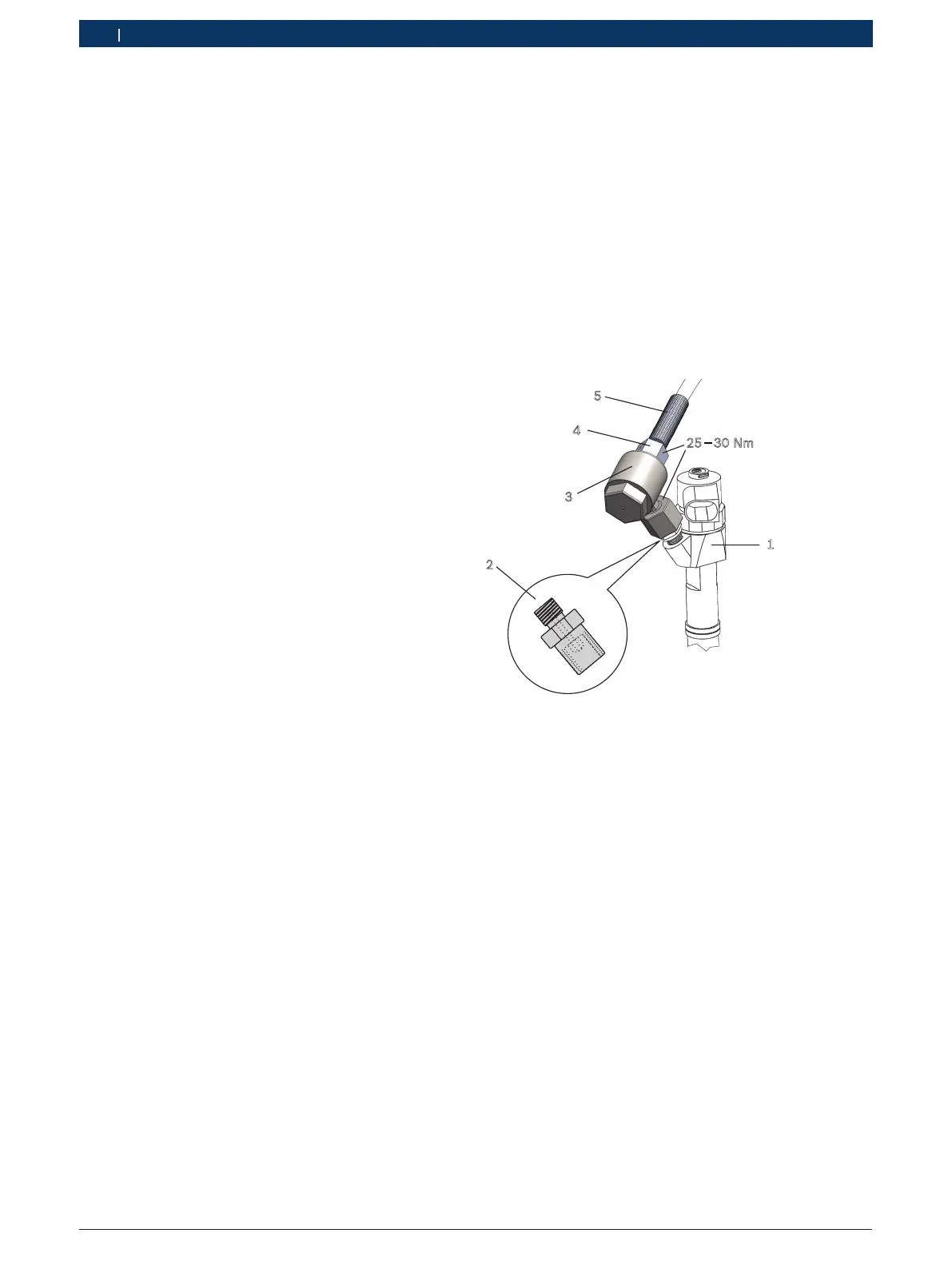

Fig. 6: Injektortilkobling
1 Injektor/trykkrørstuss
2 Adapter M12 — M14
3 Tilkoblingsadapter
4 Overfallsmutter til høytrykksslangeledningen
5 Høytrykksslangeledning
i Ved utetthet må koblingsadapteren skiftes ut.
! For å unngå vridning eller en skade på høytrykks-
slangeledningen må først koblingsadapteren uten
høytrykksslangeledningen kobles til på injektoren.
1. Fest koblingsadapteren (Fig. 6, pos.3) uten tilko-
blet høytrykksslangeledning på høytrykkskoblingen
til injektoren (Fig. 6, pos.1).
Tiltrekkingsmoment: 25 — 30 Nm
2. Koble høytrykksslangeledningen til på koblingsadap-
teren.
Tiltrekkingsmoment: 25 — 30 Nm
