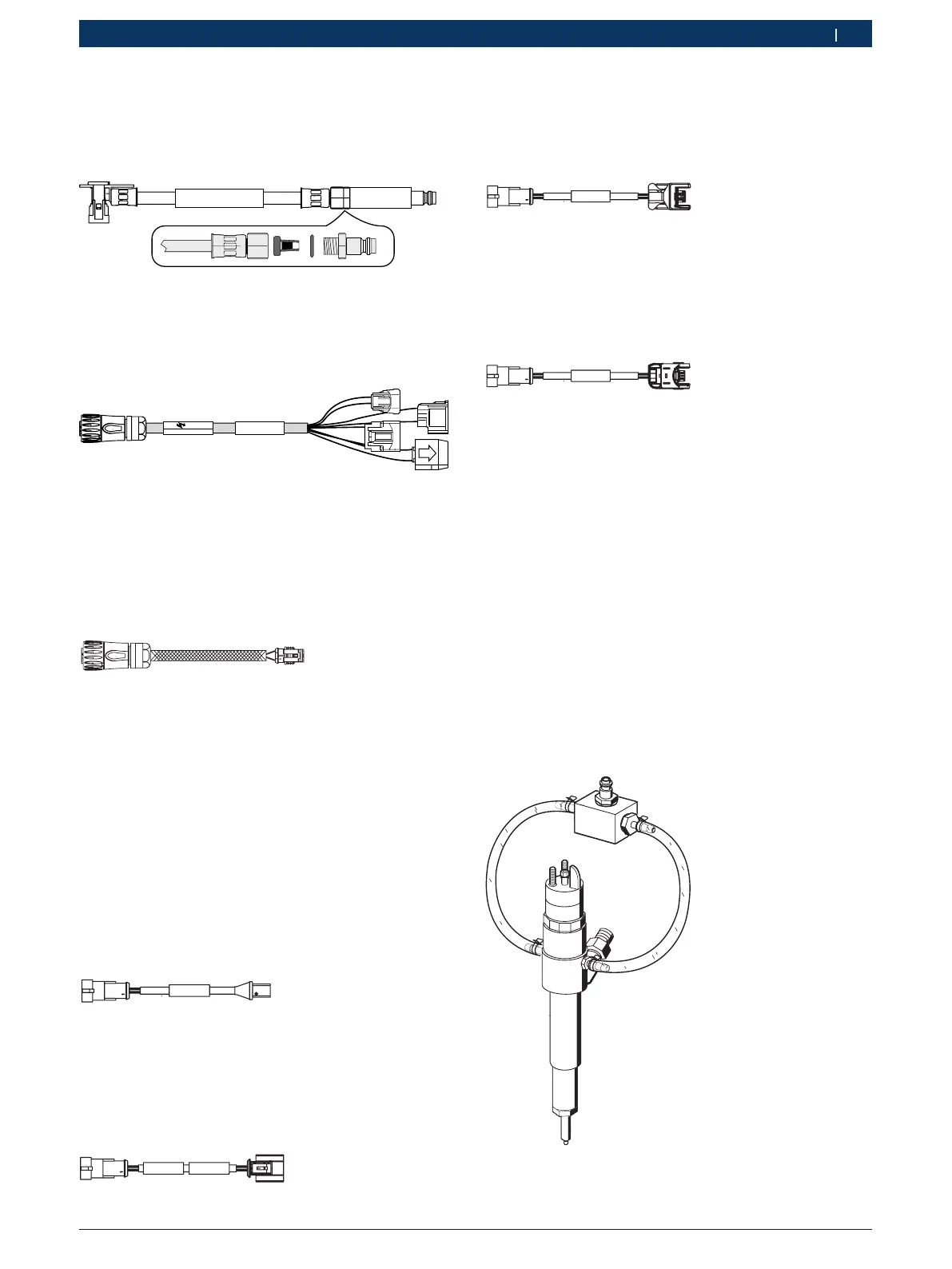

Bosch EPS 118 - (Accesorios Especiales)

1 689 989 300 2020-03-24| Robert Bosch GmbH
Descripción del producto | EPS 118 | 151 es
Tubo flexible 1684462671
El tubo flexible 1684462671 conecta el retorno de
aceite de ensayo VDO CRI Piezo con la conexión de com-
probación para el caudal de retorno (Fig. 3, pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal
Fig. 17: Tubo flexible 1684462671
Cable adaptador 1684463618 (Denso CRI/CRI Piezo)
Para la activación de Denso CRI/CRI Piezo mediante la
conexión X7 del EPS 118 (Fig. 3, pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Fig. 18: Cable adaptador 1684463618
Cable de conexión 1684448333
El cable de conexión se necesita para la activación de CRI
otras marcas mediante la conexión X7 del EPS 118 (Fig. 3,
pos.10). Para la conexión al CRI/CRI piezo se necesita adi-
cionalmente el cable de adaptador específico del inyector.
458900-18_Pal
Fig. 19: Cable de conexión 1684448333
Cable de conexión 1684463956 (cable universal
CRI otras marcas)
! Tener en cuenta la polaridad en la conexión del
cable adaptador 1684463956 en el inyector. Una
confusión en los polos puede estropear el inyector
de forma irreparable. Tener en cuenta las indicacio-
nes de conexión del fabricante del inyector.
El cable de adaptador se necesita para la activación de
CRI otras marcas mediante la conexión X7 del EPS 118
(Fig. 3, pos.10).
458900-22_Pal
Fig. 20: Cable adaptador 1684463956
Cable adaptador 1684463957 (VDO/Continental Piezo)
El cable adaptador se necesita para la activación de
VDO/Continental mediante la conexión X7 del EPS 118
(Fig. 3, pos.10).
458900-21_Pal
Fig. 21: Cable adaptador 1684463957
Cable adaptador 1684463954 (Delphi Euro3/4)
El cable de adaptador se necesita para la activación
de CRI Delphi Euro 3/4 mediante la conexión X7 del
EPS 118 (Fig. 3, pos.10).
458900-20_Pal
Fig. 22: Cable adaptador 1684463954
Cable adaptador 1684463955 (Delphi Euro5)
El cable de adaptador se necesita para la activación de
CRI Delphi Euro 5 mediante la conexión X7 del EPS 118
(Fig. 3, pos.10).
458900-19_Pal
Fig. 23: Cable adaptador 1684463955
5.4.14 Juego de accesorios 1687016038 (acceso-
rios especiales)
En el juego de accesorios 1687016038 constan todos
los accesorios para la conexión y la comprobación de CRI
de Bosch en EPS 118.
Conexión adaptador de retorno CRIN con caudal de
retorno parcial
El adaptador de retorno conecta el CRIN con caudal de
retorno parcial con la conexión de comprobación para
el caudal de retorno (Fig. 3, pos.3) al EPS 118. Para la
conexión de comprobación para el caudal de retorno
(Fig. 3, pos.3) se necesita adicionalmente el tubo flexi-
ble 1684462570 (Fig. 9, pos.1) y la tubuladura CRIN
Bosch 1 683 386 192 (Fig. 9, pos.4).
458826-13_K
o
Fig. 24: Conexión del adaptador de retorno
