Rücklaufadapter für CRIN mit Einschraubgewinde
(Schraubverbindung M8x1)
Der Rücklaufadapter verbindet CRIN mit Einschraubge-
winde mit dem Prüfanschluss für Rücklaufmenge
(Abb. 3, Pos.3) am EPS 118. Für den Anschluss am
Prüfanschluss für Rücklaufmenge (Abb. 3, Pos.3)
wird zusätzlich die Schlauchleitung 1684462570
(Abb. 9, Pos. 1) und der Bosch CRIN Schlauchstutzen
1683386192 (Abb. 9, Pos. 4) benötigt.
458826
-12_Ko
1

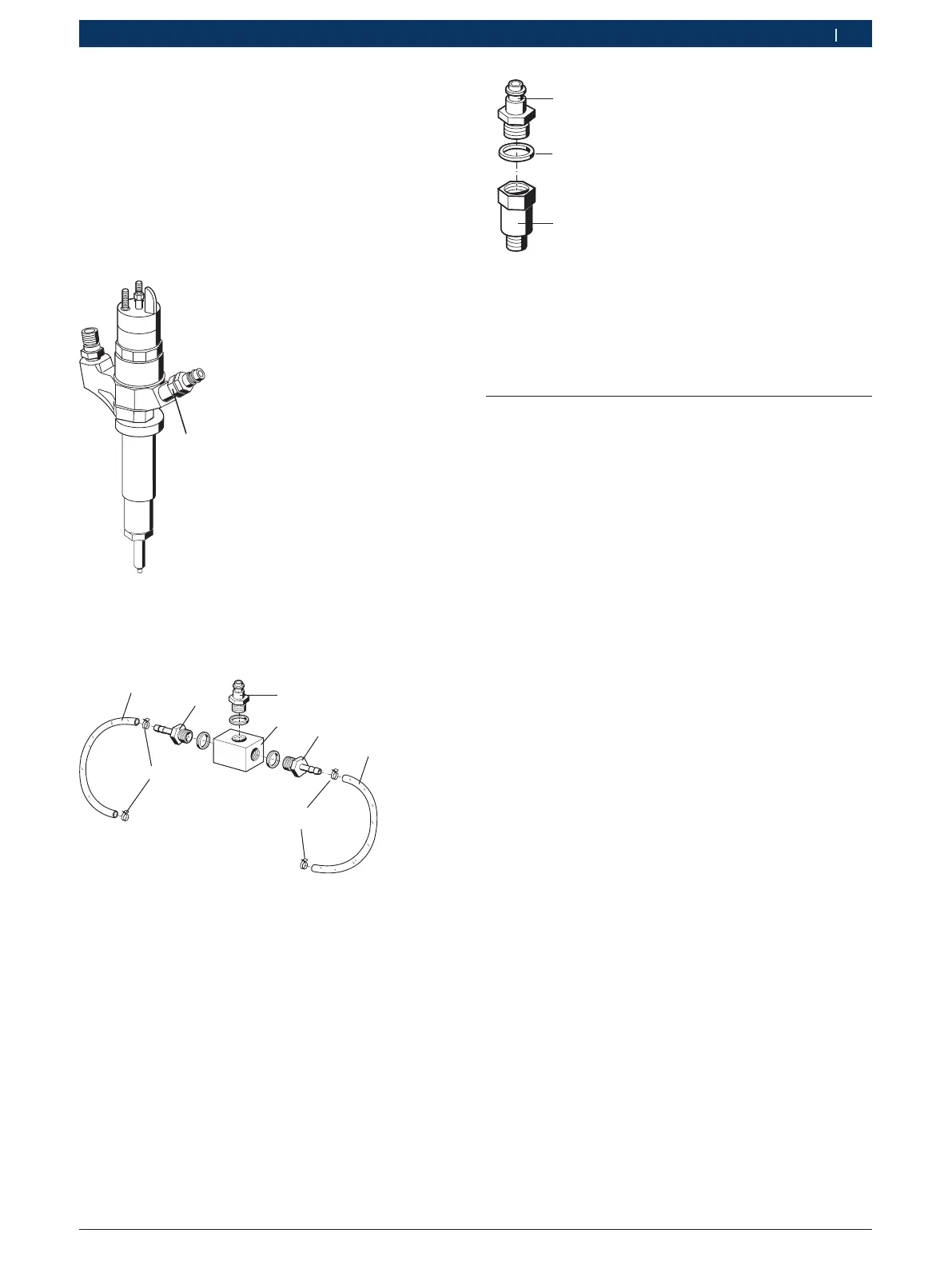

Abb. 25: Rücklaufadapter mit Einschraubgewinde
1 Rücklaufadapter
Erstinbetriebnahme
458808-2P
1
3
4
5
5
3
2
4
Abb. 26: Montage des Rücklaufadapters
1. Stecknippel (Abb. 26, Pos.1) mit Flachdichtring
(10,2 x 13,4mm) in den Verteilerkörper
(Abb. 26, Pos.2) schrauben und festziehen.
2. Schlauchstutzen (Abb. 26, Pos.3) mit Flachdich-
tring (10,2 x 13,4mm) in die Stirnseite des Vertei-
lerkörpers schrauben und festziehen.
3. Beide Schlauchleitungen (Abb. 26, Pos.4) an den
Schlauchstutzen befestigen und mit zwei Schlauch-
schellen sichern (Abb. 26, Pos.5).
4. Die anderen beiden Schlauchschellen auf das andere
Ende der Schlauchleitungen aufziehen.
458808-5Ko
3
1
2
Abb. 27: Montage Rücklaufadapter mit Einschraubgewinde
5. Stecknippel (Abb. 27, Pos. 1) und Adapter
(Abb. 27, Pos. 3) mit Flachdichtring
10,2x13,4mm (Abb. 27, Pos. 2) miteinander ver-
schrauben und festziehen.
5.5 Funktionsbeschreibung
EPS 118 ist als Kompaktgerät aufgebaut. Es enthält alle
Komponenten, wie z.B. Hochdruckpumpe zur Drucker-
zeugung, Prüföltank, Mengenmesser, Messleiterplatte,
PC mit LCD-Touchscreen, die zur Prüfung von
CRI/CRIN und CRI Piezo benötigt werden. Um für die
Prüfung den notwendigen Druck aufzubauen, werden
eine Hochdruckpumpe und ein Hochdruckrail einge-
setzt. Die Hochdruckpumpe fördert das Prüföl und das
Hochdruckrail mit einem Druckregelventil regelt den für
die Prüfung erforderlichen Druck. CRI/CRIN oder
CRI Piezo werden über eine Hochdruckschlauchleitung
und über einen Anschlussadapter angeschlossen. Über
elektrische injektorspezifische Adapterleitungen wer-
den CRI/CRIN und CRI Piezo angesteuert.
Die Prüfung von CRI/CRIN und CRI Piezo darf nur bei
geschlossener Schutzhaube durchgeführt werden.
Wenn die Schutzhaube geöffnet wird, dann unterbricht
der Sicherheitsschaltkreis der Schutzhaube sofort die
Prüfung und verringert den Prüföldruck auf <8 MPa
(80bar).
Die Beleuchtung im Inneren der Einspritzkammer er-
möglicht die Bewertung des Spritzbilds. Die Software
EPS 118 ermöglicht das Überprüfen der wichtigsten
Funktionen. Dichtheitsprüfung, Einspritzmenge und
Rücklaufmenge werden unter unterschiedlichen Last-
punkten gemessen und liefern so ein Bild des Injektor-
zustands.
