22 | EPS 118 | Produktbeschreibungde
Schlauchleitung 1684462671
Die Schlauchleitung 1684462671 verbindet den Prüf-
ölrücklauf von VDO CRI Piezo mit dem Prüfanschluss
für Rücklaufmenge (Abb. 3, Pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

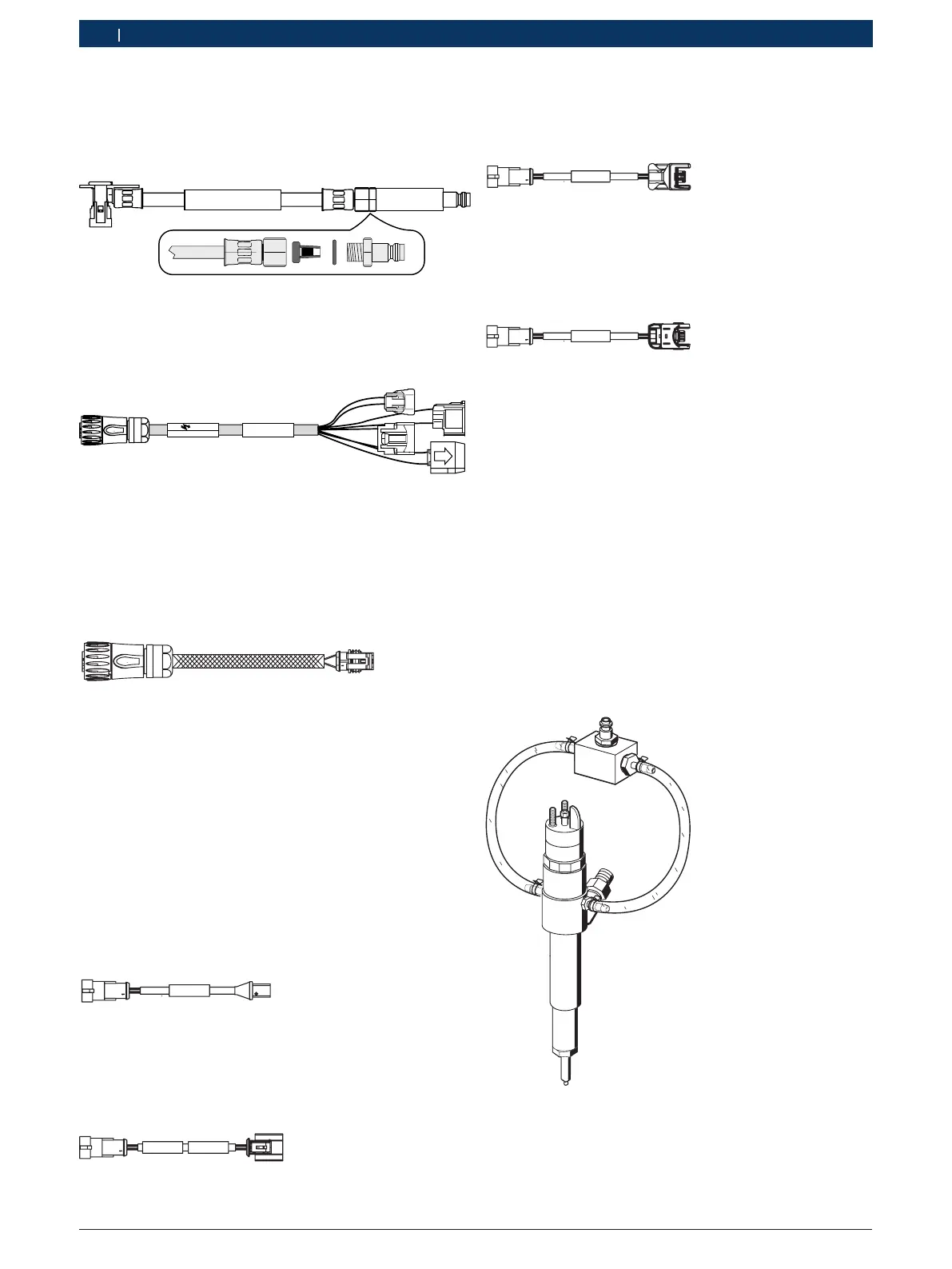

Abb. 17: Schlauchleitung 1684462671
Adapterleitung 1684463618 (Denso CRI/CRI Piezo)
Für die Ansteuerung von Denso CRI/CRI-Piezo über den
Anschluss X7 des EPS 118 (Abb. 3, Pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Abb. 18: Adapterleitung 1684463618
Anschlussleitung 1684448333
Für die Ansteuerung von CRIFremd über den An-
schluss X7 des EPS 118 (Abb. 3, Pos.10). Für den
Anschluss an den CRI/CRI Piezo wird zusätzlich die
injektorspezifische Adapterleitung benötigt.
458900-18_Pal
Abb. 19: Anschlussleitung 1684448333
Adapterleitung 1684463956 (CRI Fremd Universal-
leitung)
! Polarität beim Anschluss der Adapterleitung
1684463956 am Injektor beachten. Eine Ver-
polung kann den Injektor dauerhaft beschädigen.
Anschlusshinweise vom Injektorhersteller beachten.
Für die Ansteuerung von CRI Fremd über den Anschluss
X7 des EPS 118 (Abb. 3, Pos.10). Der Flachstecker mit
dem roten Punkt entspricht Pin 1 und ist der Pluspol.
458900-22_Pal
Abb. 20: Adapterleitung 1684463956
Adapterleitung 1684463957 (VDO/ContinentalPiezo)
Für die Ansteuerung von VDO/Continental CRIPiezo
über den Anschluss X7 des EPS 118 (Abb. 3, Pos.10).
458900-21_Pal
Abb. 21: Adapterleitung 1684463957
Adapterleitung 1684463954 (Delphi Euro3/4)
Für die Ansteuerung von Delphi Euro3/4 CRI über den
Anschluss X7 des EPS 118 (Abb. 3, Pos.10).
458900-20_Pal
Abb. 22: Adapterleitung 1684463954
Adapterleitung 1684463955 (Delphi Euro5)
Für die Ansteuerung von Delphi Euro5 CRI über den
Anschluss X7 des EPS 118 (Abb. 3, Pos.10).
458900-19_Pal
Abb. 23: Adapterleitung 1684463955
5.4.14 Zubehörsatz 1687016038 (Sonderzubehör)
Im Zubehörsatz 1687016038 ist sämtliches Zubehör
enthalten für den Anschluss und Prüfung von BoschCRIN
am EPS 118.
Anschluss Rücklaufadapter für CRIN mit geteilter
Rücklaufmenge
Der Rücklaufadapter verbindet CRIN mit geteilter Rück-
laufmenge mit dem Prüfanschluss für Rücklaufmenge
(Abb. 3, Pos.3) am EPS 118. Für den Anschluss am
Prüfanschluss für Rücklaufmenge (Abb. 3, Pos.3) wird
zusätzlich die Schlauchleitung 1684462570
(Abb. 9, Pos. 1) und der Bosch CRIN Schlauchstutzen
1 683 386 192 (Abb. 9, Pos. 4) benötigt.
458826-13_K
o
Abb. 24: Anschluss des Rücklaufadapters
