Descripción del producto | EPS 118 | 145 es
5.4.3 Componentes para la comprobación
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

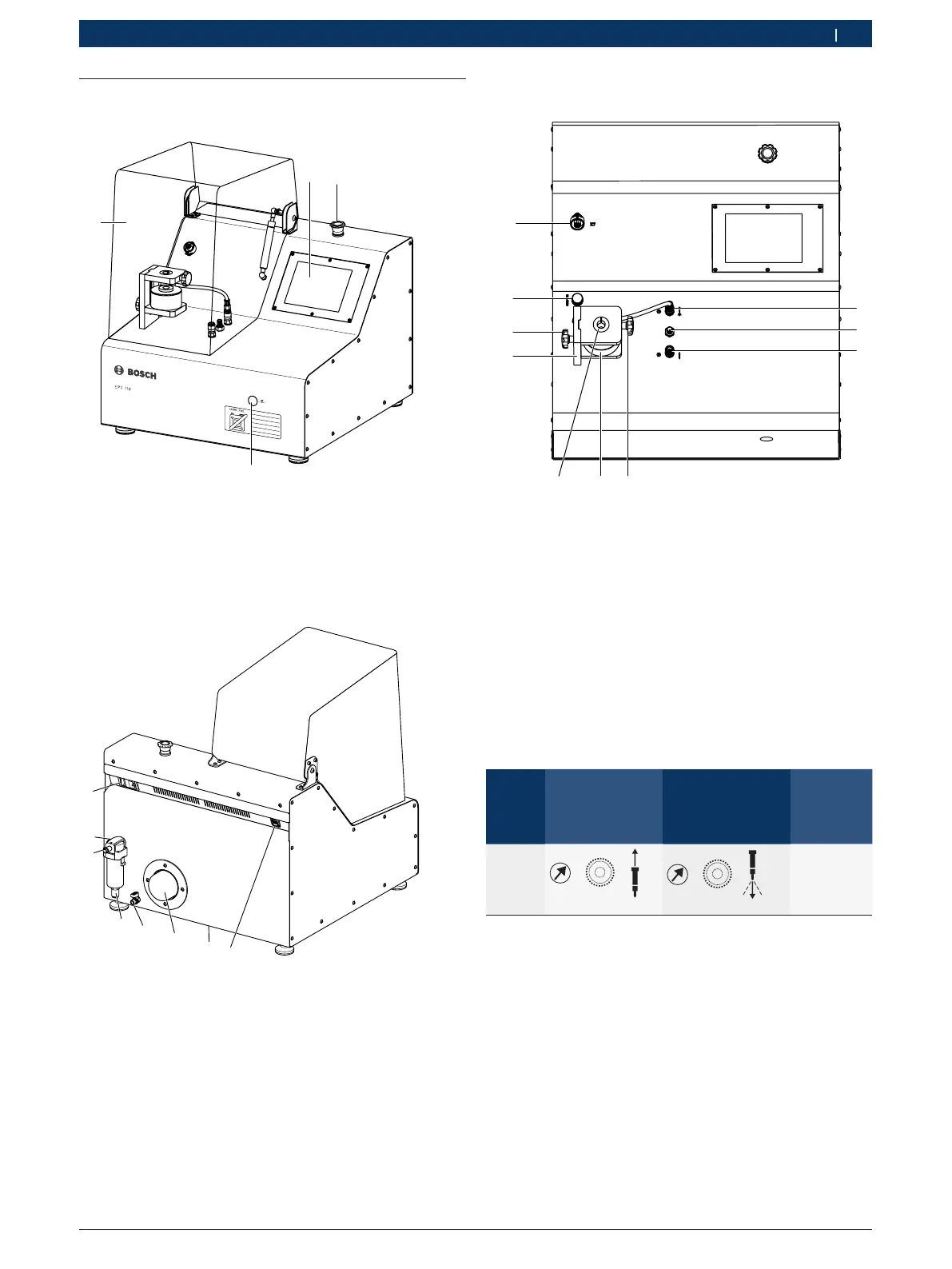

Fig. 3: Componentes para la comprobación
1 Conexión de comprobación para caudal de inyección
2 Conexión de alta presión
3 Conexión de comprobación para caudal retorno
(CRI/CRIN/CRI Piezo)
4 Tornillo de apriete para el ajuste de CRI/CRIN o CRI Piezo
5 Cámara de inyección
6 Casquillo tensor para CRI/CRIN o CRI Piezo
7 Soporte de cámara de inyección
8 Tornillo de apriete para el ajuste de altura de la cámara de inyección
9 Tubuladura de llenado de aceite de ensayo (ISO4113)
10 Casquillo de conexión eléctrica (X7) para CRI/CRIN o CRI Piezo
5.4.4 Símbolos y tabla de conexiones para compro-
baciones de CRI/CRIN y CRI-Piezo
Compo-
nente
Conexión de
comprobación
para caudal
retorno
Conexión de
comprobación para
caudal de inyec-
ción
Tubería de
conexión
X7
CRI/
CRIN
CRI Pie-
zo
458900-10_Pal
458900-09_Pal
Sí
5.4.5 Puerto USB
El puerto USB (Fig. 2, pos.6; máx. 500mA) está previs-
to para la conexión de un aparato USB (p.ej. adaptador
USB WLAN, memoria USB o impresora USB).
i Con un Hub USB se pueden conectar al mismo tiem-
po varios aparatos USB al producto EPS 118. El Hub
USB debe estar equipado con una alimentación de
tensión propia.
i Sólo se permite conectar impresoras autorizadas
por Bosch.
5.4 Descripción del producto
5.4.1 Vista frontal
1
2
3
4
458900-03_Pal
Fig. 1: Vista frontal
1 Pantalla táctil
2 Interruptor de emergencia
3 Indicador de nivel de aceite
4 Cubierta protectora con interruptor de seguridad
5.4.2 Vista posterior
458900-05_Pal
1
2
5
6
7
8
4
3
Fig. 2: Vista posterior
1 Enchufe del aparato con interruptor de encendido/apagado y
fusible
2 Unidad de mantenimiento con separador de agua
3 Casquillo enchufable para conexión de aire comprimido
4 Válvula de purga con tornillo de purga para descarga manual del
condensado ( 0 = abierto, S = cerrado)
5 Válvula de cierre purga de aceite de ensayo
6 Filtro de aceite de ensayo
7 Tornillo de purga para bandeja colectora de aceite
8 Puerto USB (máx. 500mA)
