464 | EPS 118 | Driftno
i For bestemte CRIN fra Bosch må man bruke den
ekstra "CRIN-adapteren med tilbakeslagsventil"
(Fig. 9, pos. 9). Denne kobles til testkoblingen for re-
turmengden (CRI/CRIN, CRI Piezo; se Fig. 3, pos.3)
før man starter testing og deretter kobles den til
slangeledningen 1684 462570 (Fig. 9, pos. 1).
Hvilken CRIN adapteren trenger vises i EPS 118-pro-
gramvaren etter at CRIN er valgt.
! Hvis "CRIN-adapter med tilbakeslagsventil"
1683350904 (Fig. 9, pos. 9) ikke brukes iht. anvis-
ningene eller kobles til på feil måte (f.eks. direkte på
CRIN), fører dette til feilmåling og feilvurdering av
CRIN.
7. Koble til den injektorspesifikke slangeledningen
(sekap.5.4.9) på "Testkoblingen for returmengden"
(Fig. 37, pos.3) eller på CRIN-adapteren med tilba-
keslagsventil 1683350904.
8. Den andre enden til den injektorspesifikke slange-
ledningen (sekap.5.4.9) kobles til på returen fra
CRI/CRIN eller CRI Piezo.
i CRI ekstern kan kun kobles til på kontakt X7 fra
EPS 118 i forbindelse med tilkoblingsledning
1684448333 (Fig. 37, pos.8) (se kapittel 5.4.13).
For Denso CRI/CRI Piezo må adapterkabelen
1684463618 brukes.
9. Koble til den injektorspesifikke adapterkabelen
(sekap.5.4.10 eller kap.5.4.13) på kontakt X7
(Fig. 3, pos.10) fra EPS 118.
10. Den andre enden til den injektorspesifikke adapter-
kabelen (sekap.5.4.10 eller kap.5.4.13) kobles til
på CRI/CRIN eller CRI Piezo.
! Legg den injektorspesifikke adapterkabelen slik at
den ikke berører de varme slangeledningene.
11. Lukk beskyttelsesdekselet.
12. Fortsett testen med kap.7.9.

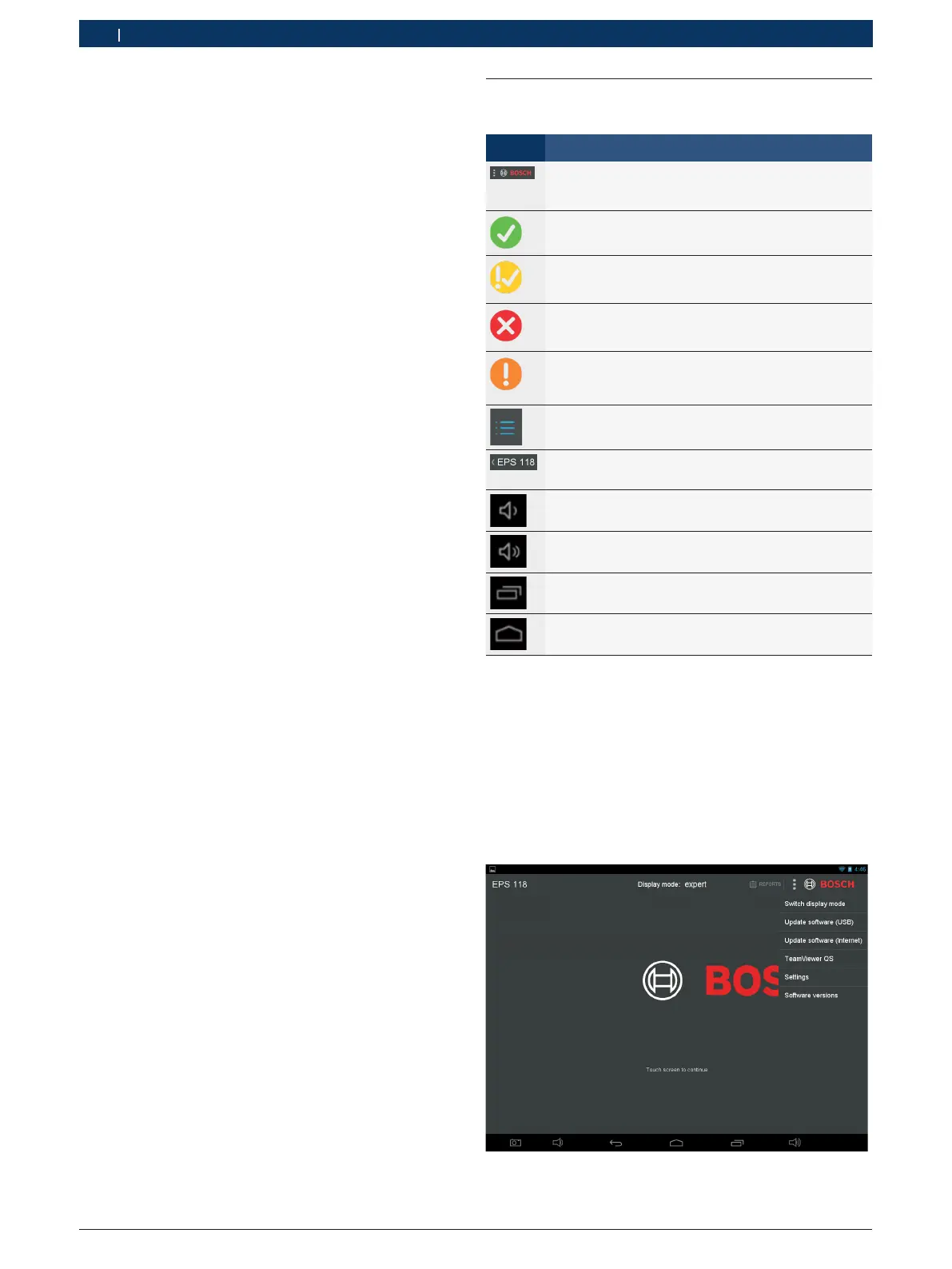

7.7 Programbeskrivelse
7.7.1 Symbolbeskrivelse
Icon Beskrivelse
Knapp "Opsjoner"
Stiller avhengig av den aktuelle skjermen forskjellige
opsjoner til disposisjon.
Symbol "Bestått"
Indikerer et positivt testresultat.
Symbol "Bestått innenfor grenseverdiene"
Indikerer et positivt testresultat, som så vidt befinner
seg innenfor grenseverdiene.
Symbol "Ikke bestått"
Indikerer et negativt testresultat på grunn av for sterk
lekkasje til returen fra injektoren.
Symbol "Feil"
Trykkluftforsyning ikke tilstrekkelig
(tiltak, se kapittel 7.9).
Symbol "Testtrinn"
Viser og skjuler testtrinn.
Knapp "Tilbake"
Navigasjon til forrige skjerm.
Knapp "Lavere"
Stiller volumet lavere.
Knapp "Høyere"
Stiller volumet høyere.
Knapp "Åpne programmer"
Viser alle åpne programmer.
Knapp "Home"
Homescreen vises.
7.7.2 Startskjerm (Fig. 38)
Etter pålogging vises startskjermen. Her kan følgende
funksjoner utføres:
R Trykk på Bosch-logoen for å åpne skjermen for injek-
torvalg (se kap.7.7.1).
R Velg knappen "Protokoller" for å se på protorkoller
som er blitt opprettet tidligere.
R Trykk på knappen "Opsjoner" for å vise ytterligere
opsjoner f.eks. innstillinger.
Fig. 38: Startskjerm
