6.5 Fylla på provningsolja i insprutnings-
kammaren
! Insprutningskammaren måste alltid vara helt full
med provningsolja för korrekt drift.
1. Lossa klämskruvarna (Fig. 5, pos.6).
2. Ta bort plastlocket från borrhålet för spännhylsan
(Fig. 5, pos.2).
3. Ta bort demonteringsverktyget (Fig. 4, pos.1) från
insprutningskammaren.
4. Ta bort o-ringen med demonteringsverktyget
(Fig. 4, pos.1) från insprutningsmunstyckets säte
(Fig. 4, pos.2).
5. Lossa klämskruven för att ställa in höjden
(Fig. 5, pos.3).
6. Skjut ner insprutningskammaren så långt det går
(Fig. 5, pos.4,5).
7. Sätt tratten på insprutningskammaren. Ställ in
höjden på insprutningskammaren vid behov, så att
tratten ligger på insprutningsmunstyckets säte vid
insprutningskammaren. Skruva sedan fast insprut-
ningskammaren med klämskruvarna (Fig. 5, pos.3).
! Om provningsoljan fylls på för snabbt kan den rinna
ut ur insprutningskammaren.
! Fyll aldrig på dieselbränsle i insprutningskammaren.
8. Fyll långsamt och försiktigt på provningsolja
(ISO4113) med tratten i insprutningskammaren
(Fig. 28). Fyll på provningsolja tills insprutnings-
kammaren är helt full.
9. Sätt tillbaka o-ringen på insprutningsmunstyckets
säte (Fig. 4, pos.2).
" EPS 118 är driftklar.
i När insprutningskammaren fyllts på måste en full-
ständig provning av CRI/CRIN eller CRI Piezo utfö-
ras. Då avlägsnas återstående luftbubblor i insprut-
ningskammaren.
6.6 Förbereda tryckrörsstosar (special-
tillbehör)
1
458852-02_Pal
2

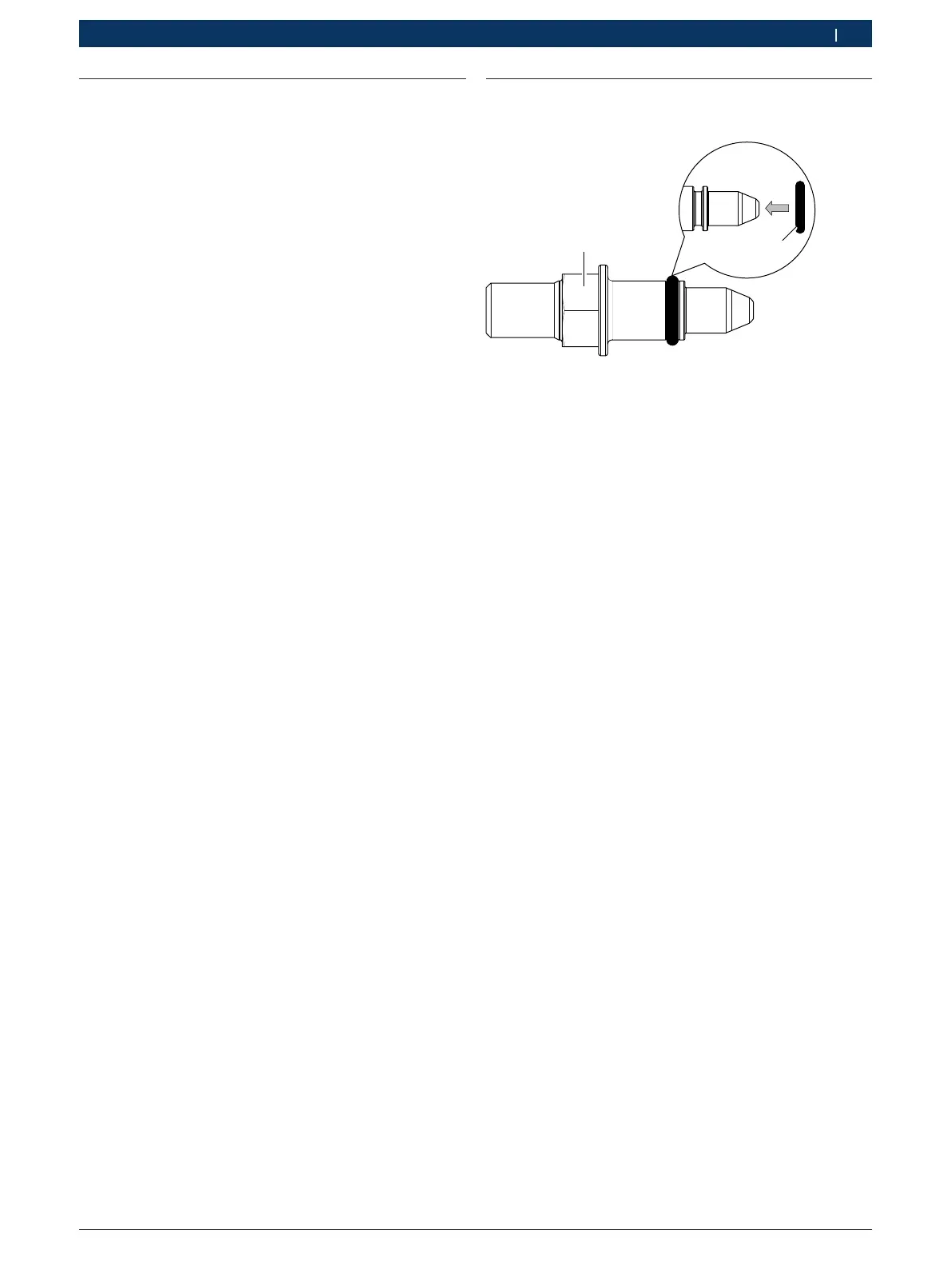

Fig. 29: Förbereda tryckrörsstosar
1 Tryckrörsstos (1683386166)
2 O-ring 9,5 x 2 (1680210143)
¶ Skjut o-ringen 9,5 x 2 (Fig. 29, pos.2) över tryck-
rörsstosen (Fig. 29, pos.1).
