5.4.9 Slangeledninger
! Alle flader, som slangeledningerne lægges af på,
som fx arbejdsfladen - skal være rene. Inden hver
tilslutning af slangeledningerne på CRI/CRN eller
CRI piezo skal det altid sikres, at slangeledningerne
er rene.
i Alle slangeledninger har et formonteret sifilter. De
tjener til at opfange snavs, der kan opstå under kon-
trollen på trods af de rensede CRI/CRIN eller
CRI piezo. De indsættes i slangeledningerne for
kontrololiereturløb og slangeledningen fra indsprøjt-
ningskammeret.
! Sifilteret skal udskiftes i regelmæssige interval-
ler (se vedligeholdelsesintervaller i kapitel 8.2.1).
Bliver sifilteret ikke udskiftet i god tid, så kan filteret
knække på grund af det øgede tryk. Så kan snavs
trænge uhindret ind i systemet og beskadige kompo-
nenterne.
Slange 1684462570 og slangestuds
Slangen 1684462570 (Fig. 9, pos. 1) forbinder in-
jektorreturløbet med kontroltilslutningen til returløbs-
mængden (se Fig. 3, pos.3). Der stilles forskellige
slangestudser til rådighed for at tilslutte slangen på
forskellige injektortypen (se Fig. 9). Denne skubbes ind
i slangen foran tilslutningen på injektoren.
Ved nogle CRIN fra Bosch skal der desuden anvendes
"CRIN-adapter med kontraventil" (Fig. 9, pos. 9). Denne
indsættes før testens begyndelse i kontroltilslutnin-
gen til returmængden (CRI/CRIN, CRI Piezo; se Fig. 3,
pos.3) og forbindes efterfølgende med slangen
1684 462570 (Fig. 9, pos. 1).
i I EPS 118-softwaren vises det efter valg af CRIN,
om "CRIN-adapter med kontraventil" (Fig. 9, pos. 9)
behøves til testen eller ej.
! Hvis "CRIN-adapter med kontraventil" (Fig. 9, pos.9)
ikke anvendes efter anvisningerne eller tilsluttes for-
kert (f.eks. direkte på CRIN), medfører dette fejlmå-
ling og dermed en forkert vurdering af CRIN.
1
2
3
4
5
6
7
8
9
458900-01_Pal

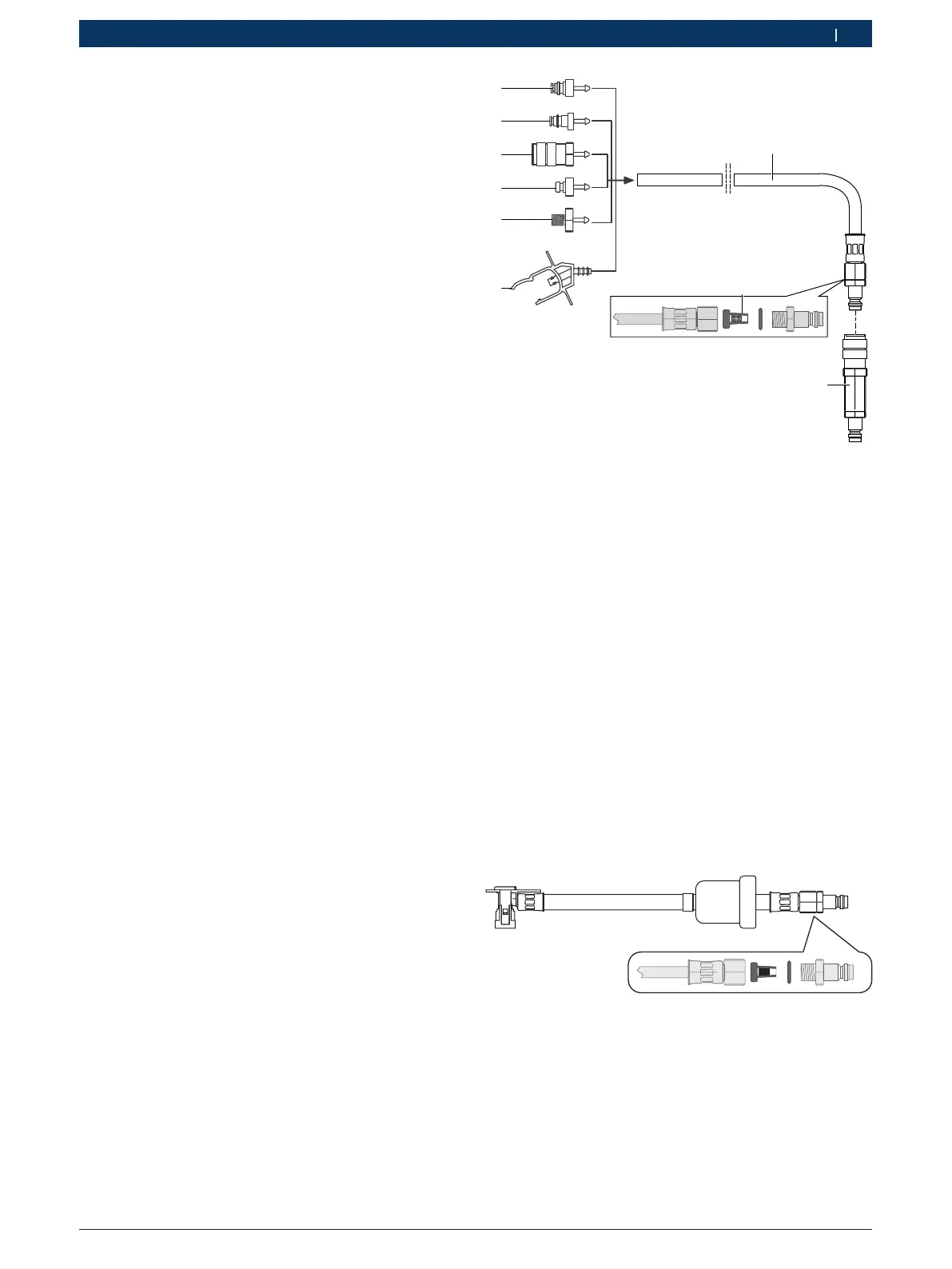

Fig. 9: Slange 1684462570 og slangestuds
1 Slangeledning 1684462570
2 Bosch CRI slangestuds 1681334034
3 Bosch CRI 2.5 slangestuds 1681032119
4 Bosch CRIN slangestuds 1683386192
5 Denso slangestuds 1681334038
1)
6 CRIN-/Denso slangestuds 1681334036
1)
med gevind M8x1
7 Delphi slangestuds 1681334037
1)
8 Sifilter
9 CRIN-adapter med kontraventil 1 683 350 904 til Bosch-injektorer
1)
Indeholdt i tilbehørssæt CRI-andre 1687010718 (specialtilbe-
hør).
i Slangeledning 1 684 462 570 skal fastgøres ekstra
med sikringsklemmen ved injektorer, der er udstyret
med sikringsklemme.
Slangeledning 1684462569
Slangeledningen 1684462569 forbinder prøveoliere-
turløbet i Bosch CRI piezo til prøvetilslutning for retur-
mængden (Fig. 3, pos.3).
458900-02_Pal
Fig. 10: Slangeledning 1684462569
