Letkujohto 1 684 462 671
Letkujohto 1684462671 yhdistää testausöljyn paluu-
virtauksen VDOCRIPiezo -injektorista paluuvirtauksen
testausliitäntään (Kuva 3, osa3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

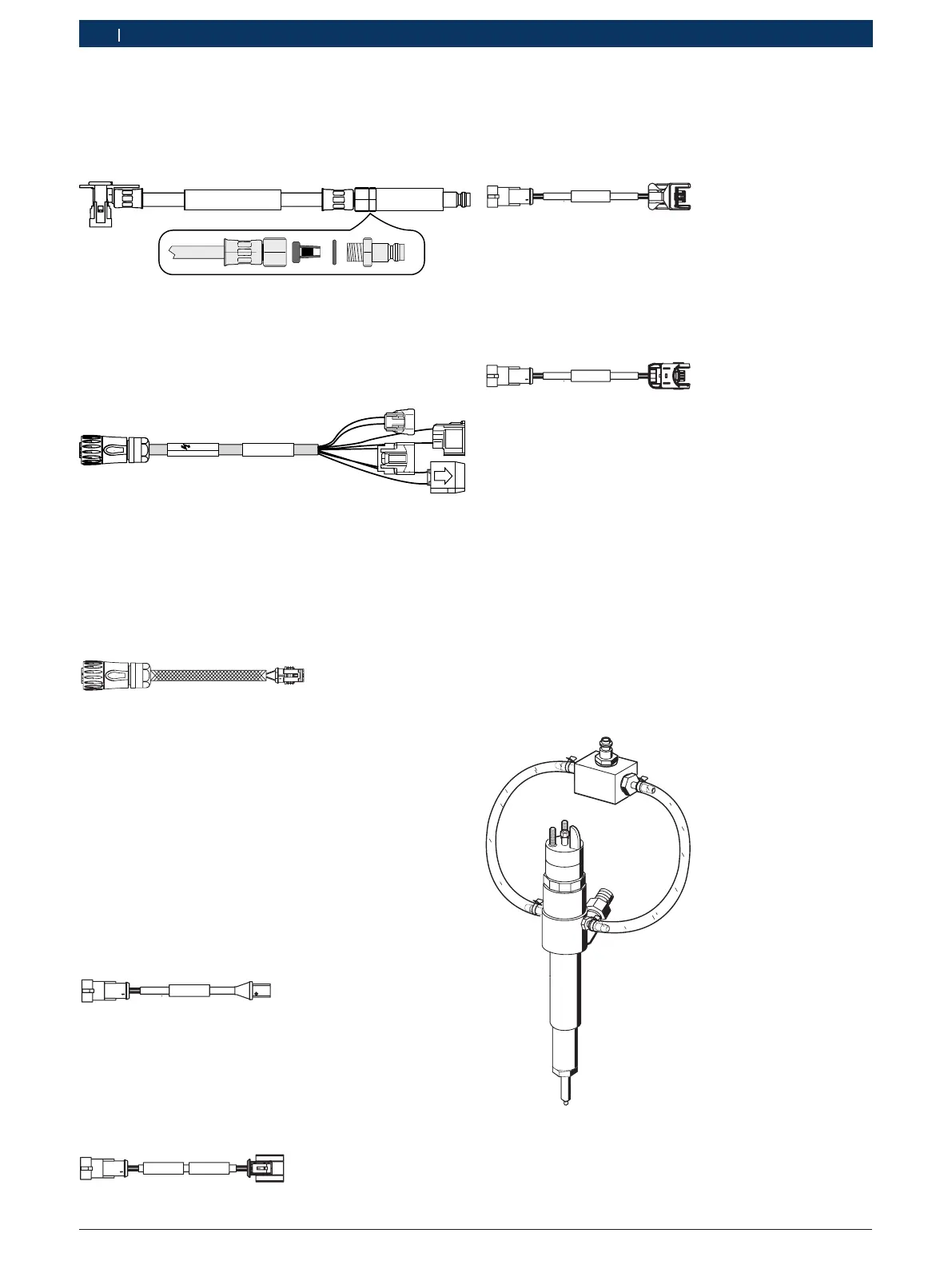

Kuva 17: Letkujohto 1 684 462 671
Adapterijohto 1684463618 (Denso CRI/CRI Piezo)
Tarvitaan Denso CRI-/CRI -pietson ohjaamiseen kom-
ponentin EPS 118 liitännän X7 välityksellä (Kuva 3,
osa10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Kuva 18: Adapterijohto1684463618
Liitäntäjohto 1684448333
Liitäntäjohto tarvitaan muun kuin CRI-injektorin ohjaa-
miseen EPS 118 -laitteen X7-liitännän välityksellä
(Kuva 3, osa10). CRI-/CRI Piezo -injektoriin liitäntään
tarvitaan lisäksi injektorikohtainen adapterijohto.
458900-18_Pal
Kuva 19: Liitäntäjohto 1684448333
Adapterijohto 1684463956 (muiden kuin CRI-injek-
torien yleisjohto)
! Huomioi napaisuus liitettäessä adapterijohto
1684463956 injektoriin. Väärä napaisuus voi vauri-
oittaa injektoria pysyvästi. Huomioi injektorin valmis-
tajan liitäntäohjeet.
Adapterijohto tarvitaan muiden kuin CRI-injektorien
ohjaamiseen EPS 118 -laitteen X7-liitännän välityksellä
(Kuva 3, osa10).
458900-22_Pal
Kuva 20: Adapterijohto 1684463956
Adapterijohto 1684463957 (VDO/ContinentalPiezo)
Adapterijohto tarvitaan VDO-/Continental CRIPiezo
-injektorin ohjaamiseen EPS 118 -laitteen X7-liitännän
välityksellä (Kuva 3, osa10).
458900-21_Pal
Kuva 21: Adapterijohto 1684463957
Adapterijohto 1684463954 (Delphi Euro3/4)
Adapterijohto tarvitaan Delphi Euro3/4 CRI -injektorin
ohjaamiseen EPS 118 -laitteen X7-liitännän välityksellä
(Kuva 3, osa10).
458900-20_Pal
Kuva 22: Adapterijohto 1684463954
Adapterijohto 1684463955 (Delphi Euro5)
Adapterijohto tarvitaan Delphi Euro5 CRI -injektorin
ohjaamiseen EPS 118 -laitteen X7-liitännän välityksellä
(Kuva 3, osa10).
458900-19_Pal
Kuva 23: Adapterijohto 1684463955
5.4.14 Lisävarustesarja 1687016038 (erikoisvaruste)
Lisävarustesarjaan 1687016038 sisältyvät kaikki lisäva-
rusteet, joita käytetään BoschCRIN -injektorin liitäntään
ja testaukseen EPS 118 -laitteessa.
CRIN-injektorin paluuvirtausadapterin liitäntä jaetulla
paluuvirtausmäärällä
Paluuvirtausadapteri yhdistää CRIN-injektorin jaetulla
paluuvirtausmäärällä paluuvirtausmäärän testauslii-
täntään (Kuva 3, osa3) EPS 118 -laitteeseen. Paluuvir-
tausmäärän testausliitäntään liitäntään (Kuva 3, osa3)
tarvitaan lisäksi letku 1684462570 (Kuva 9, osa 1) ja
Bosch CRIN -letkuyhde 1 683 386 192 (Kuva 9, osa 4).
458826-13_K
o
Kuva 24: Paluuvirtausadapterin liitäntä
