8.2.10 Udskift sifilter
i Snavsaflejringerne i sifilteret opstår især hvis
CRI/CRIN eller CRI Piezo er ikke rense eller ikke kor-
rekt renset inden kontrollen.
i Sifiltre er monteret i slangen fra indsprøjtningskam-
meret (Fig. 4, pos.9) og i slangerne for returmæng-
den (Fig. 9 , pos.1), (Fig. 10) og (Fig. 14).
1. Fjern hanstikket (Fig. 46, pos. 5) af slangen (Fig.
46, pos. 1).
2. Tag sifilteret (Fig. 46, pos. 3) ud, og bortskaf det.
3. Rengør begge skrueforbindelser (Fig. 46, pos. 2
og5) med ren prøveolie.
4. Kontrollér O-ringen (Fig. 46, pos.4). Udskift O-
ringen, hvis den er defekt.
5. Isæt den nye sifilter korrekt i stikniplet (Fig. 46,
pos.5).
6. Skru slangeledningen (Fig. 46, pos. 1) på hanstik-
ket (Fig. 46, pos. 5) på og spænd i hånden.
" Udskiftning af sifilteret er afsluttet.
1
2
3
4
5
458900-26_Pal

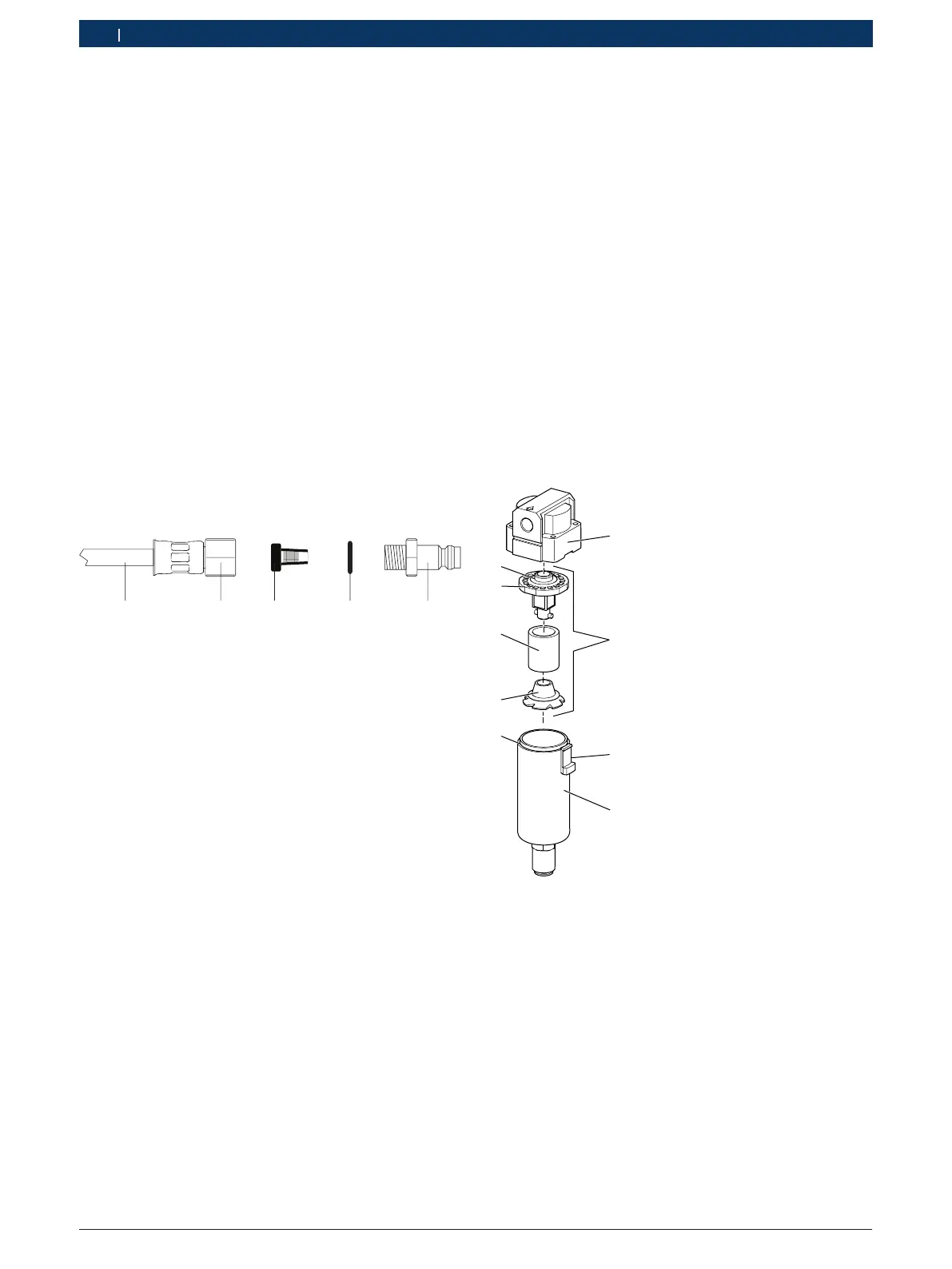

Fig. 46: Udskift sifilter
1 Slangeledning
2 Omløbermøtrik
3 Sifilter
4 O-Ring 7,66 x 1,78
5 Hankobling
8.2.11 Luftfilteret udskiftes i vedligeholdelsesenheden
Afmontering
! Udskiftning af luftfilteret må kun foregå, når vedlige-
holdelsesenheden ikke er udsat for tryk.
1. Trykluften standses.
2. Trykluft-slangeledningen fjernes fra vedligeholdel-
sesenheden.
3. Kondensatbeholder (Fig. 47, pos. 1) fjernes.
Herved skal låsen (Fig. 47, pos. 2) skubbes nedad
og kodensatbeholderen (Fig. 47, pos. 1) drejes og
trækkes nedad.
4. Filterbyggegruppe (Fig. 47, pos. 3) i kondensatbe-
holderen drejes 45° og fjernes ud fra kondensatbe-
holderen.
5. Prelplade (Fig. 47, pos. 4) drejes og fjernes nede
ved filterelementet.
6. Filterelementet (Fig. 47, pos. 5) trækkes fra prel-
pladen (Fig. 47, pos. 6).
1
2
3
4
5
6
7
8
9
458900-30_Pal
Fig. 47: Oversigt vedligeholdelsesenhed
1 Kondensatbeholder
2 Låseanordning
3 Filterbyggegruppe
4 Prelplade
5 Filterelement
6 Prel
7 O-ring ved kondensatbeholderen
8 O-rIng ved prel
9 Vedligeholdelsesenhed
