Bosch EPS 118 - (Ekstrautstyr)

1 689 989 300 2020-03-24| Robert Bosch GmbH
452 | EPS 118 | Produktbeskrivelseno
Slangeledning 1684462671
Slangeledningen 1684462671 forbinder testoljeretu-
ren fra Delphi CRI Piezo med testkoblingen for retur-
mengden (Fig. 3, pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

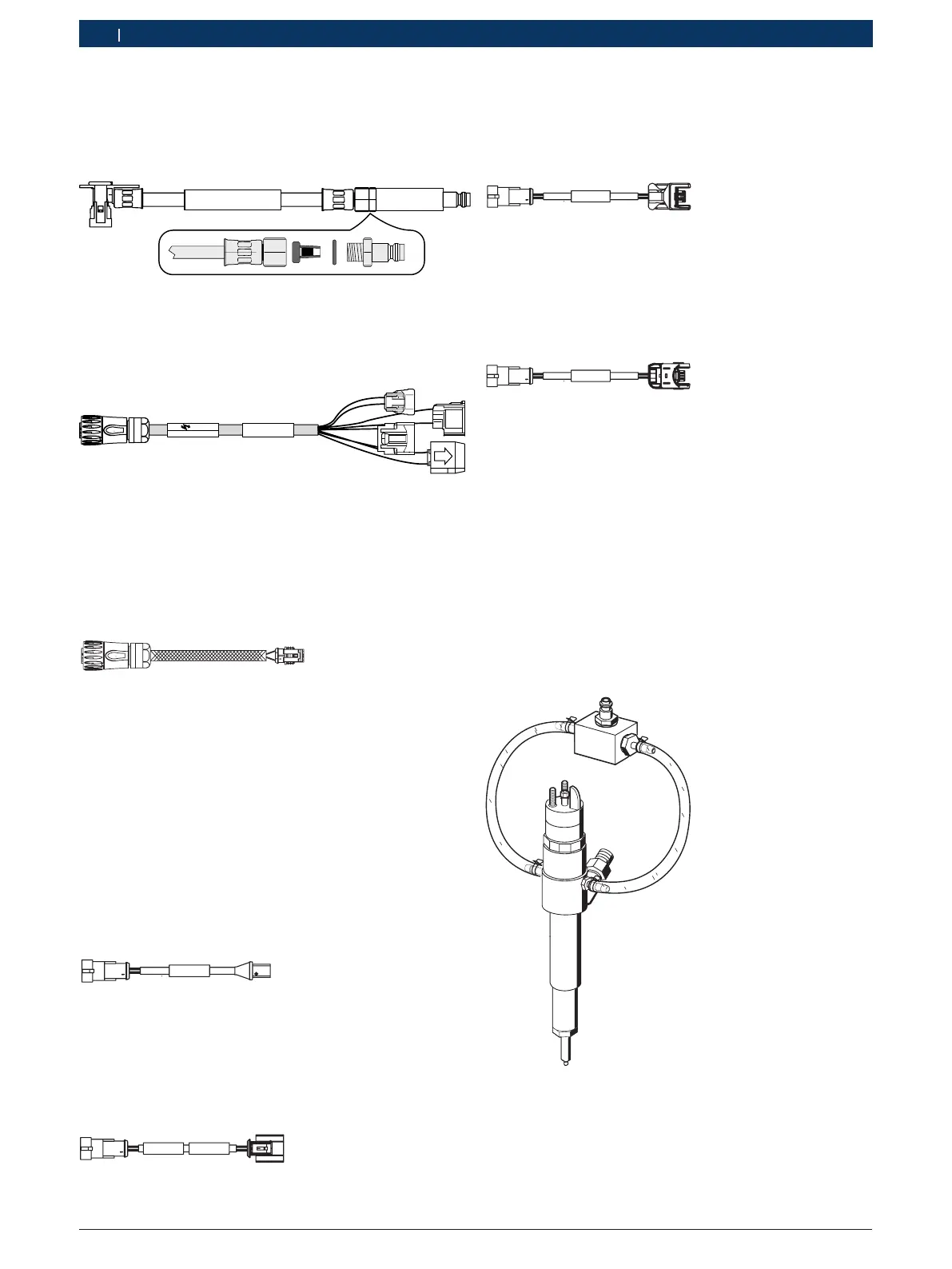

Fig. 17: Slangeledning 1684462671
Adapterkabel 1684463618 (Denso CRI/CRI Piezo)
For aktivering av Denso CRI/CRI-Piezo via tilkoblingen
X7 til EPS 118 (Fig. 3, pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Fig. 18: Adapterkabel 1684463618
Tilkoblingsledning 1684448333
Tilkoblingsledningen er nødvendig for aktivering av CRI-
ekstern via tilkoblingen X7 til EPS 118 (Fig. 3, pos.10).
For tilkobling på CRI/CRI Piezo er det i tillegg nødven-
dig med en injektorspesifikk adapterkabel.
458900-18_Pal
Fig. 19: Tilkoblingsledning 1684448333
Adapterkabel 1684463956 (CRI ekstern
universalkabel)
! Vær oppmerksom på polariteten ved tilkobling av
adapterkabelen 1684463956 på injektoren. Om-
vendt polaritet kan påføre permanente skader på
injektoren. Vær oppmerksom på tilkoblingsinforma-
sjon fra produsenten av injektoren.
Adapterkabelen er nødvendig for aktivering av CRIN
ekstern via tilkoblingen X7 til EPS 118 (Fig. 3, pos.10).
458900-22_Pal
Fig. 20: Adapterkabel 1684463956
Adapterkabel 1684463957 (VDO/ContinentalPiezo)
Adapterkabelen er nødvendig for aktivering av VDO/
Continental CRIPiezo via tilkoblingen X7 til EPS 118
(Fig. 3, pos.10).
458900-21_Pal
Fig. 21: Adapterkabel 1684463957
Adapterkabel 1684463954 (Delphi Euro3/4)
Adapterkabelen er nødvendig for aktivering av Delphi
Euro3/4 CRI via tilkoblingen X7 til EPS 118
(Fig. 3, pos.10).
458900-20_Pal
Fig. 22: Adapterkabel 1684463954
Adapterkabel 1684463955 (Delphi Euro5)
Adapterkabelen er nødvendig for aktivering av Delphi
Euro5 CRI via tilkoblingen X7 til EPS 118
(Fig. 3, pos.10).
458900-19_Pal
Fig. 23: Adapterkabel 1684463955
5.4.14 Tilbehørssett 1687016038 (ekstrautstyr)
I tilbehørssettet 1687016038 er alt tilbehør inkludert for
tilkobling og testing av Bosch CRIN på EPS 118.
Tilkobling returadapter for CRIN med delt returmengde
Returadapteren forbinder CRIN med delt returmengde
med testkoblingen for returmengden (Fig. 3, pos.3)
på EPS 118. For tilkoblingen på testkoblingen for re-
turmengden (Fig. 3, pos.3) er det i tillegg nødvendig
med slangeledningen 1684462570 (Fig. 9, pos.1) og
Bosch CRIN slangestuss 1 683 386 192 (Fig. 9, pos.4).
458826-13_K
o
Fig. 24: Tilkobling av returadapteren
