8.2.8 Remplacer les filtres à huile d’essai
Marche à suivre:
1. Vidanger l'huile d'essai (voir section 8.2.6, étapes 1 à 7).
! Le filtre à huile d'essai peut contenir des résidus
d'huile. Récupérer les résidus d'huile lors du retrait
du filtre à huile d'essai. Eliminer le filtre à huile d'es-
sai usagé et les résidus d'huile selon les directives
en vigueur.
2. Retirer le filtre à huile d'essai (Fig. 44, pos.2) et
s'assurer que le joint d'étanchéité plat a également
été retiré du filtre à huile d'essai. Eliminer le filtre à
huile d'essai et le joint d'étanchéité plat.
3. Nettoyer la surface d'étanchéité sur le raccordement
du filtre à huile d'essai du EPS 118 et sur le nouveau
filtre à huile d'essai.
4. Vérifier la présence d'éventuelles détériorations sur le
joint d'étanchéité plat sur le nouveau filtre à huile d'es-
sai ainsi que le bon positionnement dans la rainure.
5. Huiler légèrement le joint d'étanchéité plat avec de
l'huile moteur sur le filtre à huile d'essai.
6. Visser le filtre à huile d'essai sur le raccord du filtre
à huile d'essai et serrer avec une douille appropriée
pour le filtre à huile ainsi qu'avec une clé dynamo-
métrique. Couple de serrage: 20Nm.
7. Verser l'huile d'essai dans le réservoir d'huile d'essai
(voir le chapitre8.2.8, étape8).
8. Purger le système (voir le chapitre8.2.10).
21
458900-08_Pal
Fig. 44: Remplacer les filtres à huile d’essai
1 Vanne d'arrêt
2 Filtre à huile d’essai
8.2.9 Purge du système
i Après le changement d'huile d'essai, le système doit
être purgé.
Marche à suivre:
1. Raccorder l'adaptateur de purge 1683457129
(Fig. 45, pos.3) à l'adaptateur de raccordement
1681032120 (Fig. 45, pos.2).
Couple de serrage: 25 — 30Nm
2. Raccorder le flexible 1684462570 (Fig. 45,
pos.5) avec les tubulures CRIN (Fig. 45, pos.4)
à l'adaptateur de purge 1683457129 (Fig. 45,
pos.3).
3. Raccorder le flexible 1684462570 (Fig. 45, pos.5)
au raccord d'essai pour débit de retour (Fig. 45,
pos.6).
4. Raccorder le flexible haute pression (Fig.
45, pos.1) à l'adaptateur de raccordement
1681032120
(Fig. 45, pos.2).
5. Raccorder le flexible haute pression au raccorde-
ment haute pression (Fig. 3, pos.2).
6. Fermer le capot.
7. Sur l'écran de démarrage, sélectionner "Options >>
Réglages >> EPS118 >> Contrôle d'étanchéité" et
suivre les instructions.
"La purge est terminée.
1
2
3
4
5
6
458900-25_Pal

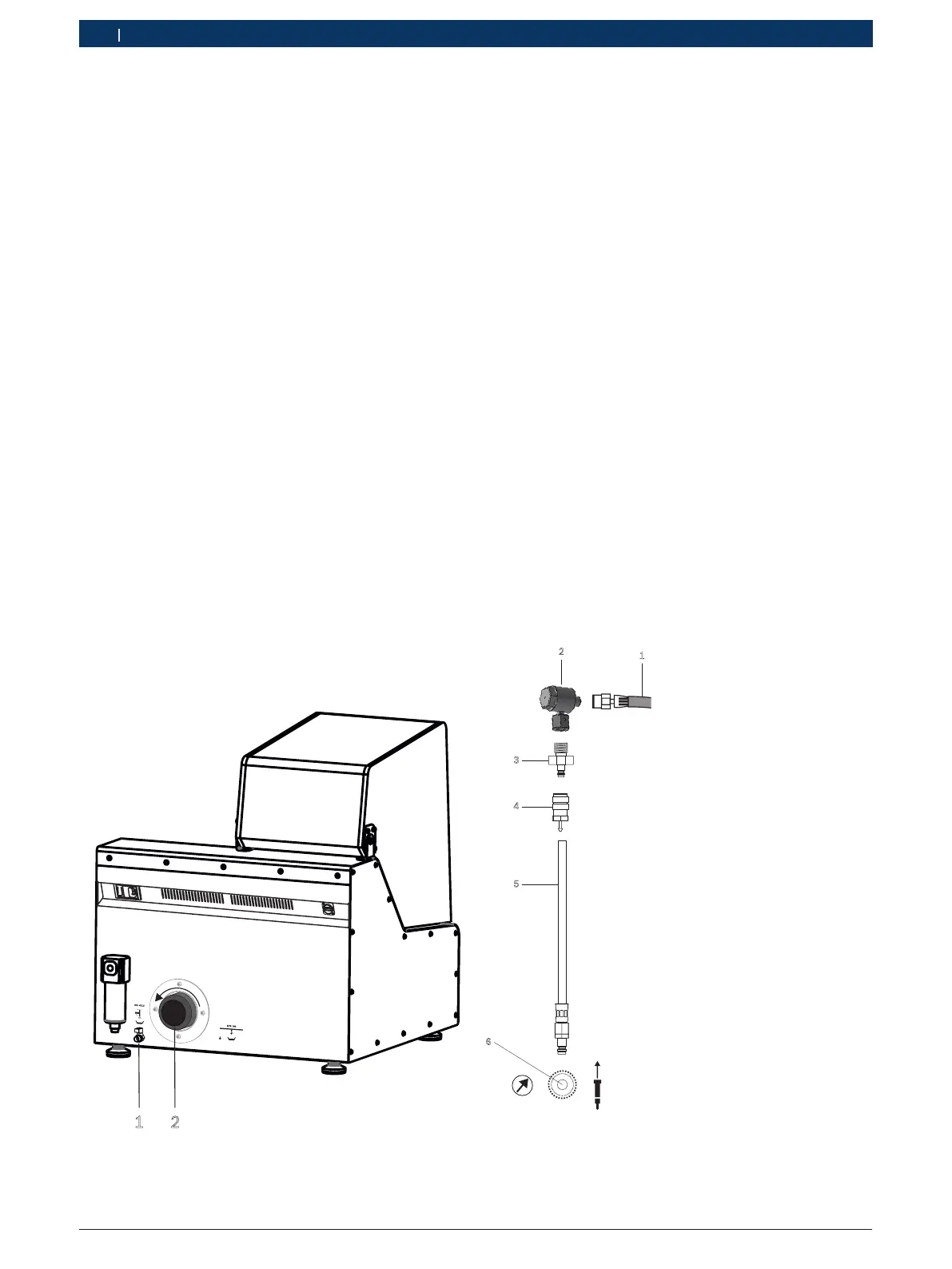

Fig. 45: Raccordement pour vidange système
