5.4.10 Adapterledningar
Adapterledning 1684463952 (Bosch CRI/CRI Piezo)
Adapterledningen behövs för att aktivera CRI/CRI Piezo
via anslutning X7 på EPS 118 (Fig. 3, pos.10).
458900-17_Pal

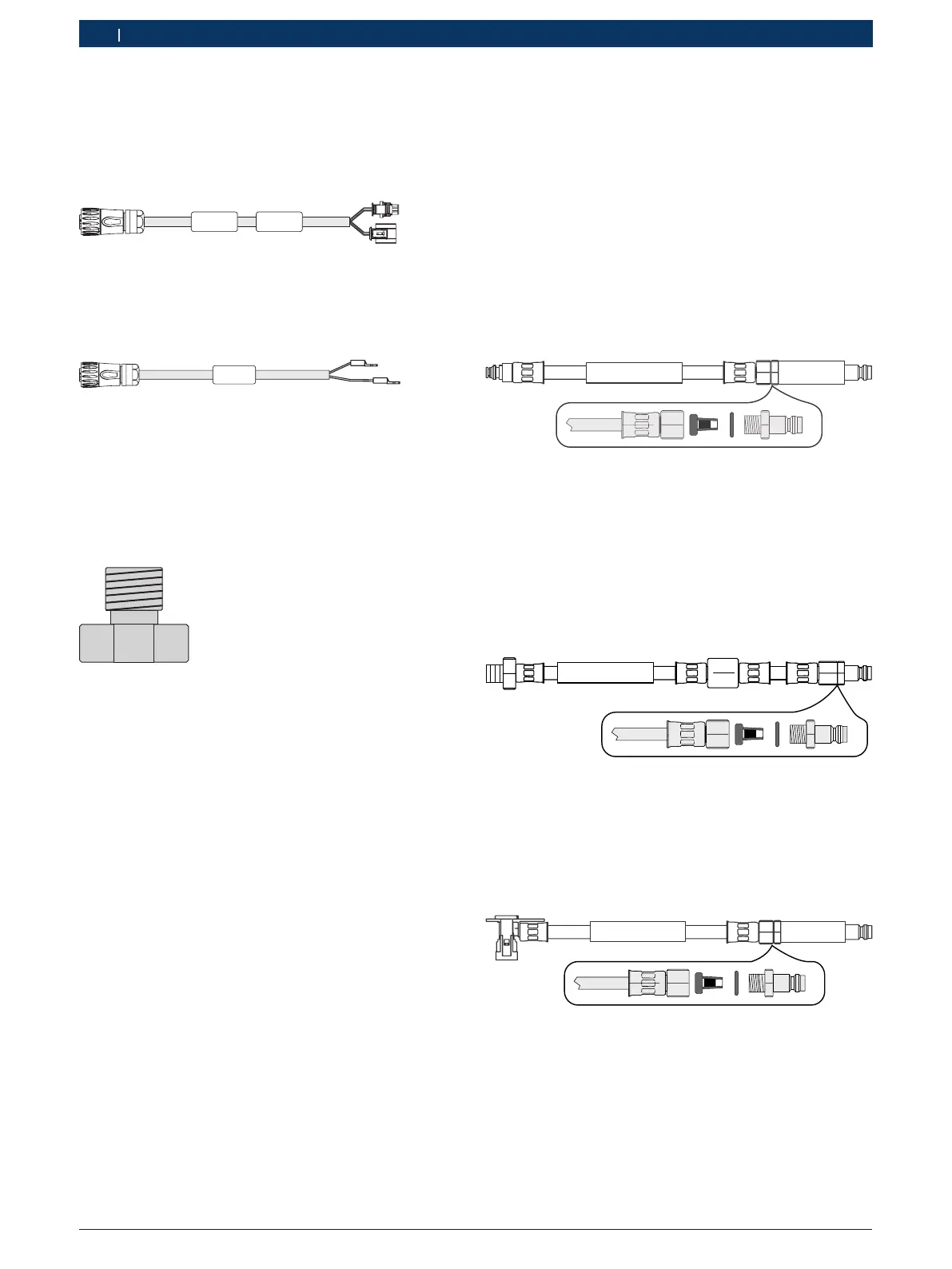

Fig. 11: Adapterledning 1684463952
Adapterledning 1684463953 (Bosch CRIN)
Adapterledningen behövs för att aktivera CRIN via an-
slutning X7 på EPS 118 (Fig. 3, pos.10).
458900-16_Pal
Fig. 12: Adapterledning 1684463953
5.4.11 Förslutningsplugg 1683080012
Förslutningspluggen som medföljer behövs för att utfö-
ra täthetskontrollen. Förslutningspluggen har en M12-
gänga och skruvas fast på anslutningsadaptern för CRI/
CRIN och CRI Piezo (se kap.5.4.7).
Åtdragningsmoment: 30Nm
458900-15_Pal
Fig. 13: Förslutningsplugg 1683080012
i Täthetskontrollen kan öppnas via "Alternativ >> In-
ställningar >> EPS118 >> Täthetskontroll". Ytterliga-
re information (se kapitel 8.2.2).
5.4.12 Skyddskåpa
Utför provningar av CRI/CRIN och CRI Piezo endast när
skyddskåpan är stängd. Provningen avbryts om skydds-
kåpan öppnas under tiden. Då måste provningen startas
om.
5.4.13 Tillbehörssats 1687010718 för CRI-främ-
mande (specialtillbehör)
Tillbehörssats 1687010718 innehåller alla tillbehör
för anslutning och provning av CRI-främmande (VDO/
Continental/Siemens, Denso och Delphi) på EPS 118.
i Följande tillbehör ingår inte i leveransen med
EPS 118.
Slang 1684462571
Slangen 1684462571 förbinder provningsoljereturen
för VDO/Continental/Siemens/Denso CRI Piezo med
provningsanslutningen för returmängd (Fig. 3, pos.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Fig. 14: Slang 1684462571
Slang 1684462636
Slangen 1684462636 förbinder provningsoljereturen
från Denso CRI Piezo med provningsanslutningen för
returmängd (Fig. 3, pos.3). Skruva in och dra åt in-
skruvningsstosen till slangledning 1684462636 med
en tätningsring A8x14 i testoljereturloppet på Denso
CRI Piezo.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Fig. 15: Slang 1684462636
Slang 1684462637
Slangen 1684462637 förbinder provningsoljereturen
från Delphi CRI med provningsanslutningen för retur-
mängd (Fig. 3, pos.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Fig. 16: Slang 1684462637
