Produktbeskrivning | EPS 118 | 237 sv
Slang 1684462671
Slangen 1684462671 förbinder provningsoljereturen
från VDO CRI Piezo med provningsanslutningen för
returmängd (Fig. 3, pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

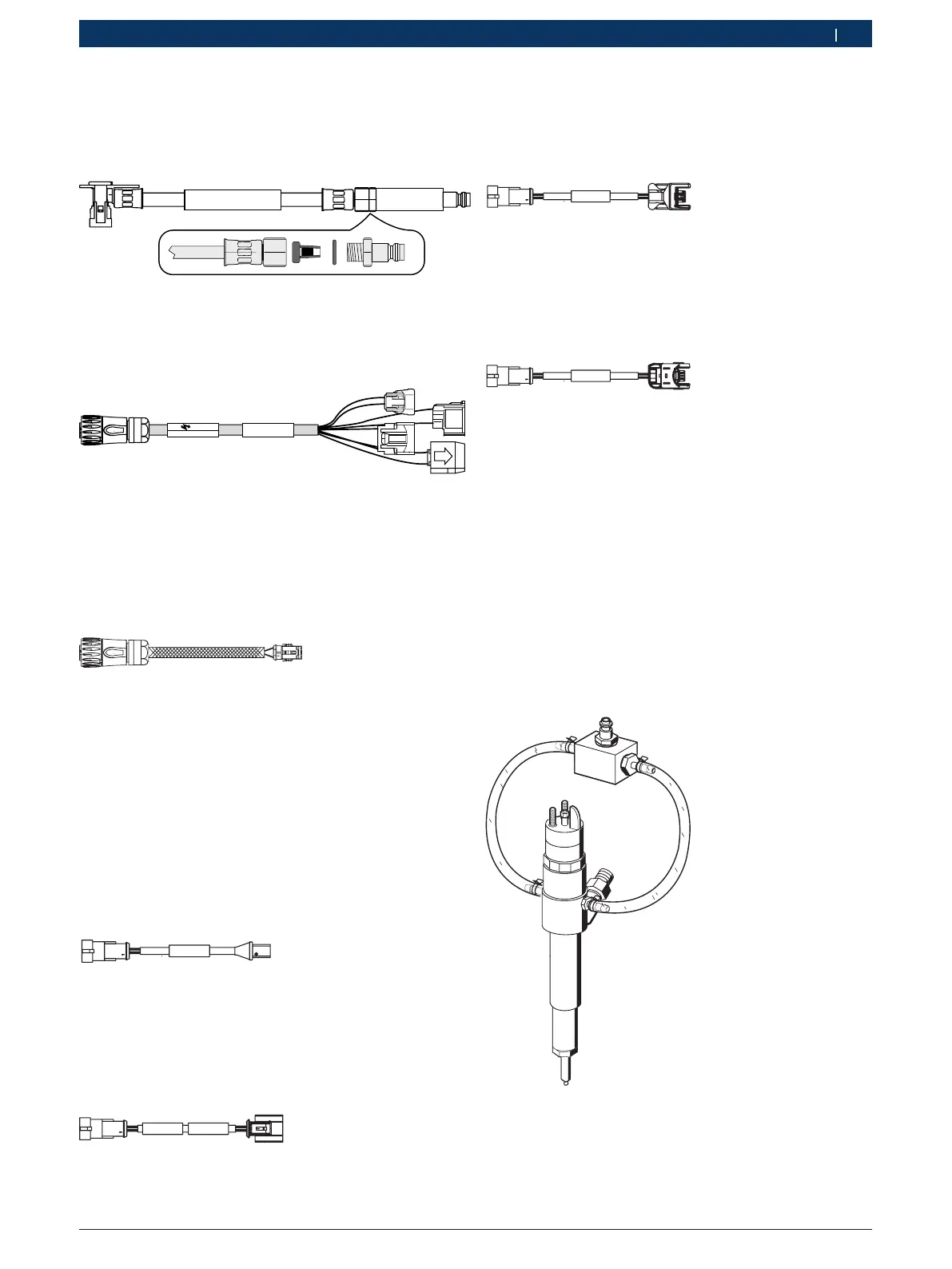

Fig. 17: Slang 1684462671
Adapterledning 1684463618 (Denso CRI/CRI Piezo)
För att aktivera Denso CRI/CRI Piezo via anslutning X7
på EPS 118 (Fig. 3, pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Fig. 18: Adapterledning 1684463618
Anslutningsledning 1684448333
Anslutningsledningen behövs för att aktivera CRI-främ-
mande via anslutning X7 på EPS 118 (Fig. 3, pos.10).
För anslutning till CRI/CRI Piezo behövs dessutom en
insprutarspecifik adapterledning.
458900-18_Pal
Fig. 19: Anslutningsledning 1684448333
Adapterledning 1684463956 (universalledning för
CRI-främmande)
! Observera polariteten när man ansluter adapterka-
beln 1 684 463 956 till injektorn. En omvänd polari-
tet kan permanent skada injektorn. Följ anslutnings-
anvisningarna från injektortillverkaren.
Adapterledningen behövs för att aktivera CRI-främman-
de via anslutning X7 på EPS 118 (Fig. 3, pos.10).
458900-22_Pal
Fig. 20: Adapterledning 1684463956
Adapterledning 1684463957 (VDO/ContinentalPiezo)
Adapterledningen behövs för att aktivera VDO/Conti-
nental CRIPiezo via anslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-21_Pal
Fig. 21: Adapterledning 1684463957
Adapterledning 1684463954 (Delphi Euro3/4)
Adapterledningen behövs för att aktivera Delphi
Euro3/4 CRI via anslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-20_Pal
Fig. 22: Adapterledning 1684463954
Adapterledning 1684463955 (Delphi Euro5)
Adapterledningen behövs för att aktivera Delphi Euro5
CRI via anslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-19_Pal
Fig. 23: Adapterledning 1684463955
5.4.14 Tillbehörssats 1687016038 (specialtillbehör)
Tillbehörssats 1687016038 innehåller alla tillbehör för
anslutning och provning av BoschCRIN på EPS 118.
Anslutning av returadapter för CRIN med delad retur-
mängd
Returadaptern förbinder CRIN med delad returmängd
med provningsanslutningen för returmängd
(Fig. 3, pos.3) på EPS 118. För anslutning till provnings-
anslutningen för returmängd (Fig. 3, pos.3) behövs
också slangen 1684462570 (Fig. 9, pos.1) och Bosch
CRIN slangstos 1 683 386 192 (Fig. 9, pos.4).
458826-13_K
o
Fig. 24: Anslutning av returadapter
