Mantenimiento | EPS 118 | 173 es
Montaje
1. Desplazar el nuevo elemento filtrante (Fig. 47,
pos.5) sobre el deflector (Fig. 47, pos.6).
2. Fijar la placa deflectora (Fig. 47, pos.4).
3. Antes de montar el grupo del filtro, comprobar si
el anillo toroidal (Fig. 47, pos.7) se encuentra en
el depósito de condensado y está correctamente
montado.
4. Colocar el grupo del filtro (Fig. 47, pos.3) en el
depósito de condensado y girarlo aprox. 45° para
fijarlo.
5. Antes de montar el depósito de condensado,
comprobar si el anillo toroidal (Fig. 47, pos.8)
se encuentra en el deflector y está correctamente
montado.
i A la derecha e izquierda del depósito de condensa-
do, al lado del bloqueo, hay dos marcas (Fig. 48,
pos.1,2). Al introducir el depósito de condensado
en la unidad de mantenimiento, una marca debe
alinearse con la muesca (Fig. 48, pos.3) en la
unidad de mantenimiento. A continuación girar el
depósito de condensado hacia la muesca hasta que
se oiga que el bloqueo se enclava.
458900-27_Pal
2
1
3

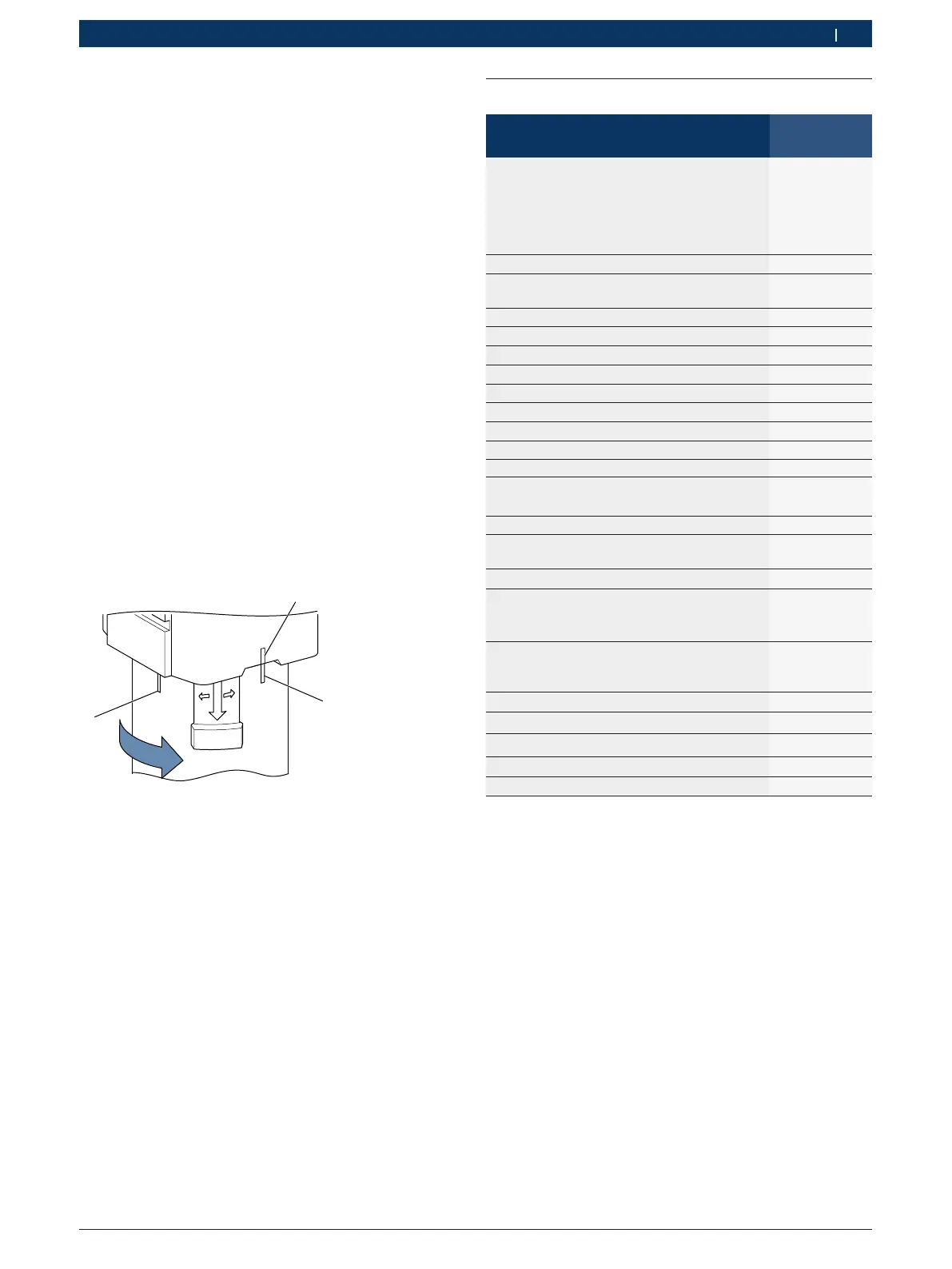

Fig. 48: Posición de montaje del depósito de condensado
6. Fijar el depósito de condensado (Fig. 47, pos.1) en
la unidad de mantenimiento (Fig. 47, pos.9).
7. Conectar el conducto de aire comprimido a la uni-
dad de mantenimiento.
8. Conectar el aire comprimido.
9. Comprobar si hay alguna fuga. En caso de fuga,
comprobar la posición de montaje del depósito de
condensado.
10. Comprobar si el tubo flexible de condensado sigue
estando correctamente colocado en el depósito
colector.
8.3 Piezas de repuesto y de desgaste
Denominación Número de
pedido
Paquete de mantenimiento con:
R 100 x filtro tamiz
<)
R 10 x anillo toroidal 7,66 x 1,78
<)
R 1 x filtro de aire para unidad de manteni-
miento
<)
R 1 x filtro de aceite de ensayo
<)
1 687 010 576
Adaptador de ventilación
<)
1683457129
Tapón obturador para control de estanquei-
dad
<)
1683080012
Adaptador de conexión
<)
1681032120
Manguera de alta presión
<)
1680712389
1)
Tubo flexible (retorno)
<)
1684462570
Bosch Tubo flexible CRI Piezo (retorno)
<)
1684462569
Cable adaptador CRI/CRI Piezo de Bosch
<)
1684463952
Cable adaptador CRIN
<)
1684463953
Bosch Tubuladura CRI con anillo toroidal
<)
1681334034
Bosch Tubuladura CRI 2.5 con anillo toroidal
<)
1681032119
Tubuladura CRIN Bosch
<)
1683386192
Adaptador CRIN con válvula de retención para
inyectores Bosch
<)
1683350904
Empalme de tubo de presión
<)
1 683 386 166
12 x anillos toroidales 9,5x2 para empalmen
de tubo de presión
<)
1 680 210 143
Adaptador M12 — M14
<)
1681321362
Anillo toroidal para cámara de inyección
R 20 x anillo toroidal 7mm
<)
R 20 x anillo toroidal 9mm
<)
1687010519
Anillo toroidal para cámara de inyección
R 20 x anillo toroidal 60,05mm
<)
R 20 x anillo toroidal 69,57mm
<)
1687010520
Casquillo tensor (17mm)
<)
1681091184
Casquillo tensor (19mm)
<)
1681091185
Casquillo tensor (21mm)
<)
1681091186
Adaptador USB WLAN 1 687 010 561
Válvula de control de la bomba de alta presión
<)
–
1)
<)
Piezas de desgaste
1)
El mantenimiento y el cambio son realizados por el servicio
postventa Bosch.
i Las piezas que están sometidas a un desgaste condi-
cionado por el uso u otro desgaste natural o las que
se deben cambiar en el marco de un mantenimiento
quedan excluidas de la garantía.
