Bosch EPS 118 - Reserv- Och Slitdelar

1 689 989 300 2020-03-24| Robert Bosch GmbH
Skötsel | EPS 118 | 259 sv
Montering
1. Skjut på ett nytt filterelement (Fig. 47, pos. 5) på
deflektorn (Fig. 47, pos. 6).
2. Fäst avböjningsplattan (Fig. 47, pos. 4).
3. Kontrollera före monteringen av filterkomponenten
om O-ringen (Fig. 47, pos. 7) är på plats på kon-
densatkärlet och är korrekt monterad.
4. Sätt i filterkomponenten (Fig. 47, pos. 3) i konden-
satkärlet och vrid ca 45° för att fästa.
5. Kontrollera före monteringen av kondensatkärlet
om O-ringen (Fig. 47, pos. 8) är på plats på deflek-
torn och är korrekt monterad.
i Till höger och vänster om spärren på kondensatkär-
let finns två markeringsstreck (Fig. 48, pos. 1,2). När
kondensatkärlet förs in i underhållsenheten måste
ett markeringsstreck ligga i linje med skåran (Fig.
48, pos. 3) i underhållsenheten. Vrid sedan konden-
satkärlet i riktning mot skåran tills spärren ljudligt
hakar i.
458900-27_Pal
2
1
3

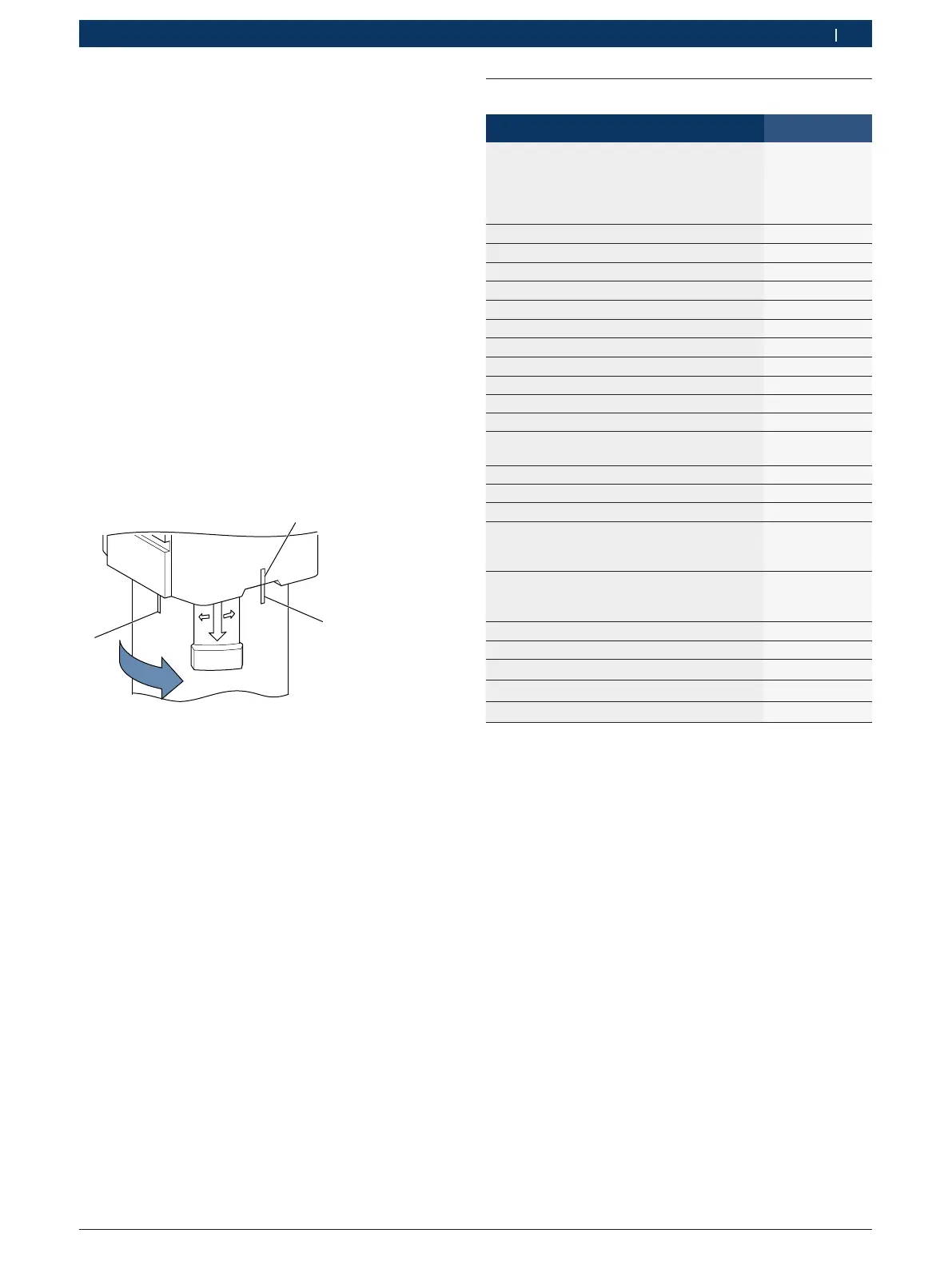

Fig. 48: Monteringsläge kondensatkärl
6. Fäst kondensatkärlet (Fig. 47, pos. 1) på under-
hållsenheten (Fig. 47, pos. 9).
7. Anslut tryckluftsledningen på underhållsenheten.
8. Slå på tryckluften.
9. Kontrollera om ett läckage föreligger. Kontrollera
kondensatkärlets monteringsläge vid ett läckage.
10. Kontrollera om kondensatslangen fortfarande är
korrekt dragen i uppsamlingskärlet.
8.3 Reserv- och slitdelar
Beteckning Artikelnummer
Underhållspaket med:
R 100 x silfilter
<)
R 10 x o-ringar 7,66 x 1,78
<)
R 1 x luftfilter för underhållsenhet
<)
R 1 x provningsoljefilter
<)
1 687 010 576
Avluftningsadapter
<)
1683457129
Förslutningsplugg för täthetskontroll
<)
1683080012
Anslutningsadapter
<)
1681032120
Högtrycksslang
<)
1680712389
1)
Slang (retur)
<)
1684462570
Bosch CRI Piezo-slang (retur)
<)
1684462569
Bosch CRI/CRI Piezo adapterledning
<)
1684463952
CRIN adapterledning
<)
1684463953
Bosch CRI slangstos med o-ring
<)
1681334034
Bosch CRI 2.5 slangstos med o-ring
<)
1681032119
Bosch CRIN slangstos
<)
1683386192
CRIN-adapter med backventil för Bosch-in-
jektorer
<)
1683350904
Tryckrörsstos
<)
1 683 386 166
12x o-ringar 9,5 x 2 för tryckrörsstos
<)
1 680 210 143
Adapter M12–M14
<)
1681321362
O-ringar för insprutningskammare
R 20x o-ringar 7mm
<)
R 20x o-ringar 9mm
<)
1687010519
O-ringar för insprutningskammare
R 20x o-ringar 60,05mm
<)
R 20x o-ringar 69,57mm
<)
1687010520
Spännhylsa (17mm)
<)
1681091184
Spännhylsa (19mm)
<)
1681091185
Spännhylsa (21mm)
<)
1681091186
WLAN-USB-adapter
<)
1 687 010 561
Högtryckspumpens styrventil
<)
–
1)
<)
Slitdelar
1)
Underhåll och utbyte utförs genom kundtjänst.
i Delar som är föremål för normal användning och
eller annan normal förslitning eller behöver bytas ut
vid underhåll är undantagna från garantin.
