44 | EPS 118 | Wartungde
Montage
1. Neues Filterelement (Abb. 47, Pos. 5) auf den Ab-
lenker (Abb. 47, Pos. 6) schieben.
2. Ablenkplatte (Abb. 47, Pos. 4) befestigen.
3. Vor Montage der Filterbaugruppe prüfen, ob der
O-Ring (Abb. 47, Pos. 7) am Kondensatbehälter
vorhanden und korrekt montiert ist.
4. Filterbaugruppe (Abb. 47, Pos. 3) in den Konden-
satbehälter einsetzen und zum Befestigen ca. 45°
verdrehen.
5. Vor Montage des Kondensatbehälters prüfen, ob
der O-Ring (Abb. 47, Pos. 8) am Ablenker vorhan-
den und korrekt montiert ist.
i Am Kondensatbehälter befinden sich rechts und
links neben der Verriegelung zwei Markierungs-
striche (Abb. 48, Pos. 1,2). Beim Einführen des
Kondensatbehälters in die Wartungseinheit muss
ein Markierungsstrich mit der Einkerbung (Abb. 48,
Pos.3) in der Wartungseinheit fluchten. Anschlie-
ßend Kondensatbehälter in Richtung der Einker-
bung drehen, bis die Verriegelung hörbar einrastet.
458900-27_Pal
2
1
3

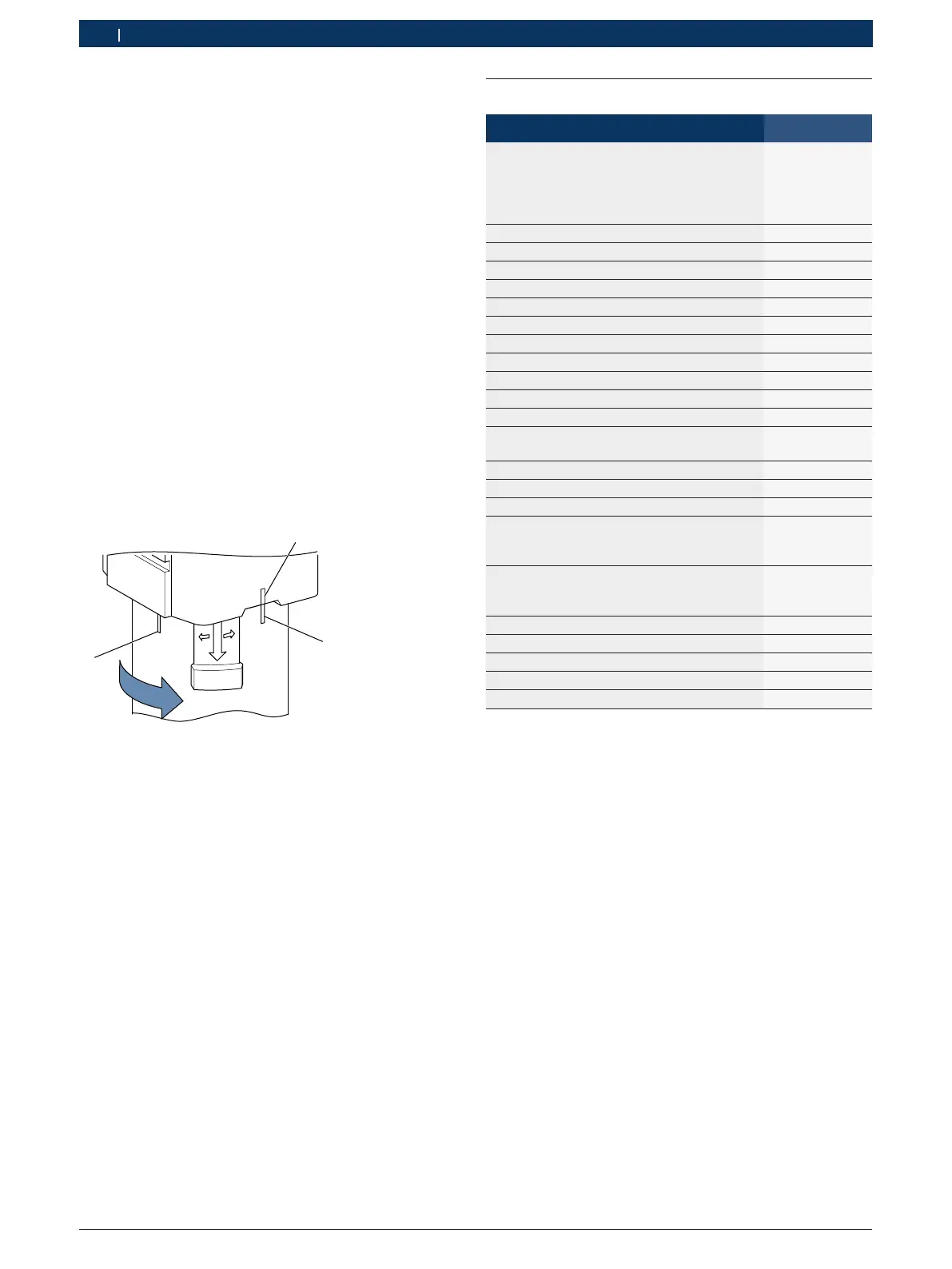

Abb. 48: Montageposition Kondensatbehälter
6. Kondensatbehälter (Abb. 47, Pos. 1) an die War-
tungseinheit (Abb. 47, Pos. 9) befestigen.
7. Druckluftschlauchleitung an Wartungseinheit an-
schließen.
8. Druckluft einschalten.
9. Prüfen, ob eine Leckage vorhanden ist. Bei einer
Leckage, Einbaulage des Kondensatbehälters prüfen.
10. Prüfen, ob der Kondensatschlauch noch korrekt in
den Auffangbehälter verlegt ist.
8.3 Ersatz- und Verschleißteile
Bezeichnung Bestellnummer
Wartungspaket mit:
R 100 x Siebfilter
<)
R 10 x O-Ring 7,66 x 1,78
<)
R 1 x Luftfilter für Wartungseinheit
<)
R 1 x Prüfölfilter
<)
1687 010 576
Entlüftungsadapter 1683457129
Verschlussstopfen für Dichtheitsprüfung
<)
1683080012
Anschlussadapter
<)
1681032120
Hochdruckschlauchleitung
<)
1680712389
1)
Schlauchleitung (Rücklauf)
<)
1684462570
Bosch CRI Piezo Schlauchleitung (Rücklauf)
<)
1684462569
Bosch CRI/CRI Piezo Adapterleitung
<)
1684463952
CRIN Adapterleitung
<)
1684463953
Bosch CRI Schlauchstutzen mit O-Ring
<)
1681334034
Bosch CRI 2.5 Schlauchstutzen mit O-Ring
<)
1681032119
Bosch CRIN Schlauchstutzen
<)
1683386192
CRIN Adapter mit Rückschlagventil für Bosch
Injektoren
<)
1683350904
Druckrohrstutzen
<)
1 683 386 166
12 x O-Ringe 9,5 x 2 für Druckrohrstutzen
<)
1 680 210 143
Adapter M12 — M14
<)
1681321362
O-Ringe für Einspritzkammer
R 20 x O-Ring 7mm
<)
R 20 x O-Ring 9mm
<)
1687010519
O-Ringe für Einspritzkammer
R 20 x O-Ring 60,05mm
<)
R 20 x O-Ring 69,57mm
<)
1687010520
Spannbuchse (17mm)
<)
1681091184
Spannbuchse (19mm)
<)
1681091185
Spannbuchse (21mm)
<)
1681091186
WLAN-USB-Adapter 1 687 010 561
Steuerventil von Hochdruckpumpe
<)
–
1)
<)
Verschleißteile
1)
Wartung und Austausch erfolgt durch den Kundendienst.
i Teile, die einem gebrauchsbedingten oder sonstigen
natürlichen Verschleiß unterliegen oder im Rahmen
einer Wartung ausgetauscht werden müssen, sind
von der Garantie ausgenommen.
