Bosch EPS 118 - Bocais Do Tubo de Pressão (Acessórios Especiais)

1 689 989 300 2020-03-24| Robert Bosch GmbH
320 | EPS 118 | Descrição do produtopt
5.4.8 Bocais do tubo de pressão (acessórios espe-
ciais)
O bocal do tubo de pressão (Fig. 7, pos.2) é necessá-
rio para diferentes adaptadores de teste (acessórios
especiais). Os adaptadores de teste (Fig. 7, pos.3)
serão utilizados para alimentar o CRIN com óleo de tes-
te através do bocal do tubo de pressão com conexões
internas.
O débito de retorno do CRIN é conduzido através da
mangueira 1684462570 (ver Fig. 9, pos.1) e com a
união de mangueira CRIN 1 683 386 192
(ver Fig. 9, pos.4) da "Conexão de teste para o débito
de retorno" (Fig. 7, pos.1) para a "Conexão de teste
para o débito de retorno" (Fig. 3, pos.3). Existem vá-
rias versões de adaptadores de teste.
1
3
458847-411_Ko
2
4

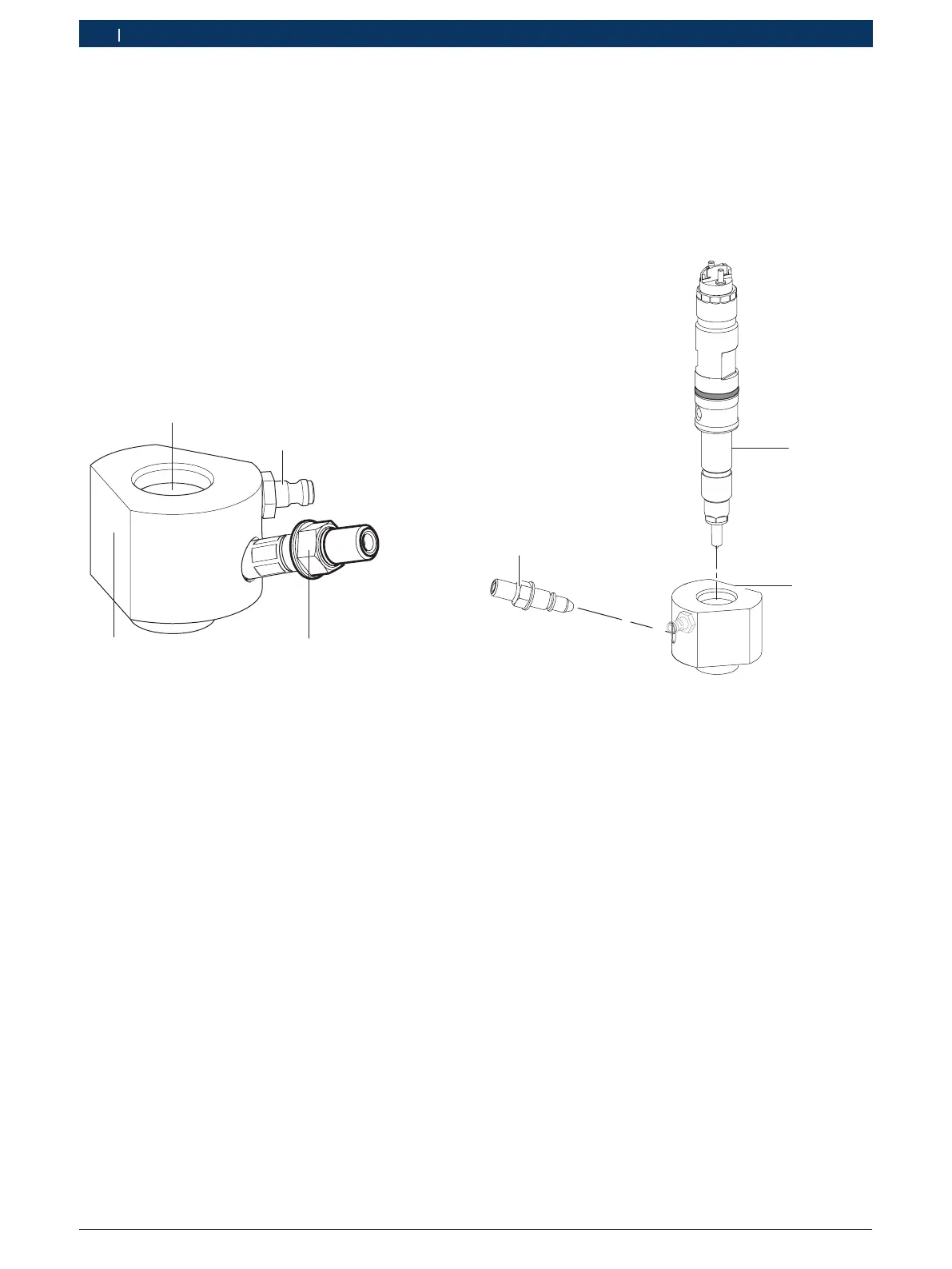

Fig. 7: Adaptador de teste com bocal do tubo de pressão
1 Conexão de teste para débito de retorno
2 Bocal do tubo de pressão
3 Adaptador de teste
4 Encaixe para CRIN
Montar o adaptador de teste (CRIN)
i No software EPS 118 será exibido o número de tipo
de peça do adaptador de teste específico do injetor
após a seleção do CRIN. A instalação do software
EPS 118 atual garante que o número de tipo de peça
de todos os adaptadores de teste específicos do
injetor (acessórios especiais) será exibido.
1
2
3
458847-27_
Ko
Fig. 8: Montagem do CRIN
1 CRIN
2 Adaptador de teste
3 Bocal do tubo de pressão
1. Selecionar o adaptador de teste (Fig. 8, pos.2).
2. Verifique se o o-ring do adaptador de teste está
danificado (porex. fissuras).
3. Deslocar o CRIN (Fig. 8, pos.1) para o adaptador de
teste. Aqui, o furo de alimentação de alta pressão do
CRIN deve ficar alinhado com o furo para os bocais
do tubo de pressão (Fig. 8, pos.3).
4. Rode o CRIN até que o furo de alimentação de alta
pressão seja visível no furo para o bocal do tubo de
pressão.
! Respeitar obrigatoriamente o torque de aperto
durante a fixação do bocal do tubo de pressão. Um
torque de aperto demasiado elevado provoca danos
prévios e a quebra do bocal do tubo de pressão
durante o teste.
5. Rode o bocal do tubo de pressão no adaptador de
teste e aperte.
Torque de aperto 20 – 25Nm.
