Bosch EPS 118 - Cabos Adaptadores; Cobertura Protetora

1 689 989 300 2020-03-24| Robert Bosch GmbH
322 | EPS 118 | Descrição do produtopt
5.4.10 Cabos adaptadores
Cabo adaptador 1684463952 (CRI/CRI Piezo da Bosch)
O cabo adaptador é necessário para a ativação do
CRI/CRI Piezo através da conexão X7 do EPS 118
(Fig. 3, pos.10).
458900-17_Pal

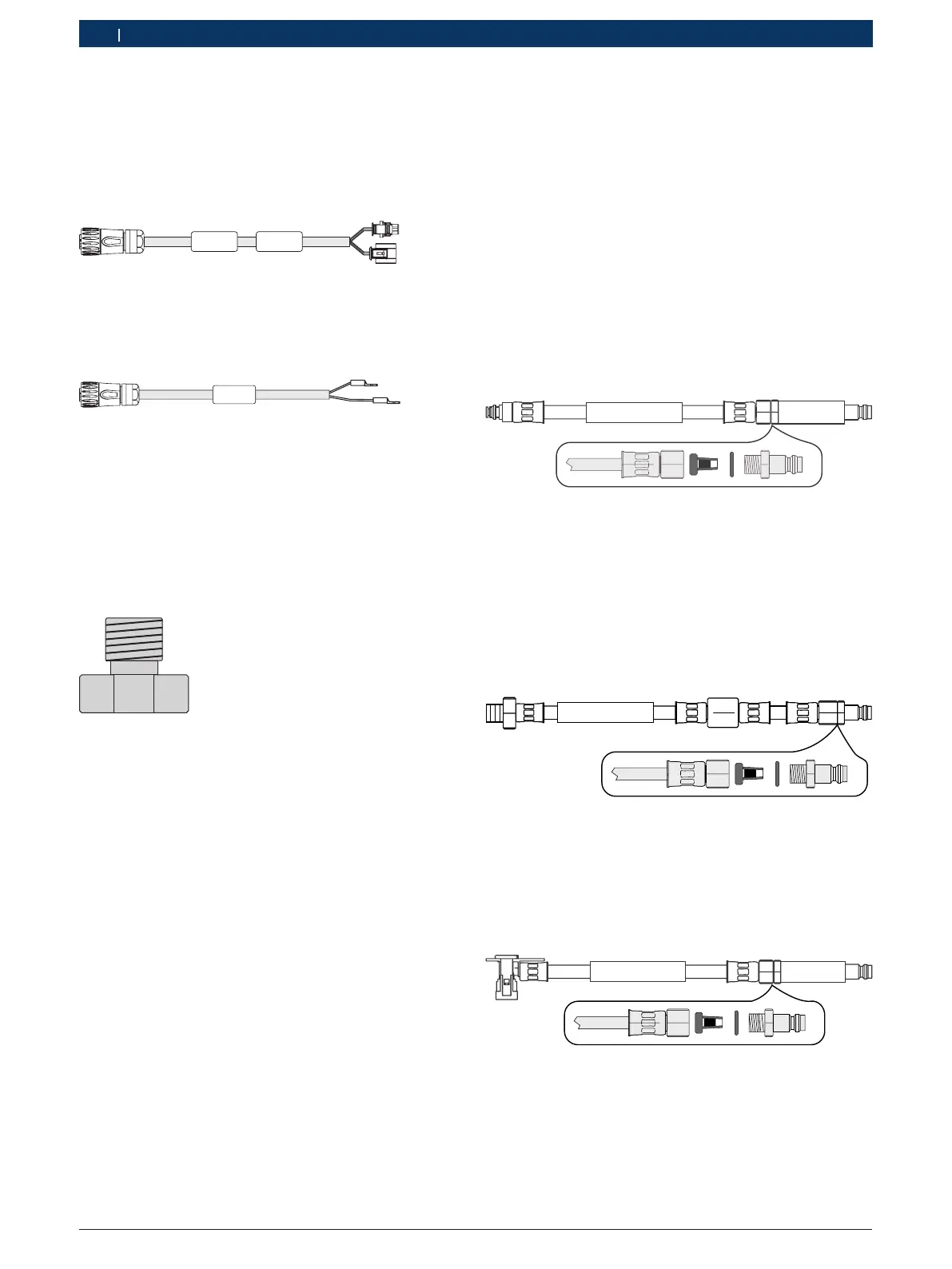

Fig. 11: Cabo adaptador 1684463952
Cabo adaptador 1684463953 (CRIN da Bosch)
O cabo adaptador é necessário para a ativação do CRIN
através da conexão X7 do EPS 118 (Fig. 3, pos.10).
458900-16_Pal
Fig. 12: Cabo adaptador 1684463953
5.4.11 Bujão 1683080012
O bujão incluído no âmbito do fornecimento é necessá-
rio para a execução do teste de estanqueidade. O bujão
de fecho tem uma rosca M12, sendo enroscado no
adaptador de conexão para o CRI/CRIN e o CRI Piezo
(ver capítulo 5.4.7).
Torque de aperto: 30 Nm
458900-15_Pal
Fig. 13: Bujão 1683080012
i O teste de estanqueidade pode ser acedido em
"Opções >> Configurações >> EPS118 >> Teste de
estanqueidade". Mais informações (ver o
capítulo 8.2.2).
5.4.12 Cobertura protetora
Efetuar os testes do CRI/CRIN e CRI Piezo somente
com a cobertura protetora fechada. O teste será inter-
rompido se a cobertura protetora for aberta durante o
teste. Em seguida, o teste tem que ser reiniciado.
5.4.13 Jogo de acessórios 1687010718 para CRI
de terceiros (acessórios especiais)
O jogo de acessórios 1687010718 inclui todos os
acessórios para a conexão e teste do CRI de tercei-
ros (VDO/Continental/Siemens, Denso e Delphi) no
EPS 118.
i O seguinte acessório não está incluído no âmbito do
fornecimento do EPS 118.
Mangueira 1684462571
A mangueira 1684462571 conecta o retorno do óleo
de teste do CRI Piezo da VDO/Continental/Siemens/
Denso à conexão de teste para o débito de retorno
(Fig. 3, pos.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Fig. 14: Mangueira 1684462571
Mangueira 1684462636
A mangueira 1684462636 conecta o retorno do óleo
de teste do CRI Piezo da Denso à conexão de teste
para o débito de retorno (Fig. 3, pos.3). Para isso, o
soquete de rosca da mangueira 1684462636 é en-
roscado e apertado com um anel vedante A8x14 no
retorno do óleo de teste do DensoCRI.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Fig. 15: Mangueira 1684462636
Mangueira 1684462637
A mangueira 1684462637 conecta o retorno do óleo
de teste do CRI Piezo da Delphi à conexão de teste
para o débito de retorno (Fig. 3, pos.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Fig. 16: Mangueira 1684462637
