Terugloopadapter voor CRIN met draadbus (schroef-
verbinding M8x1)
De terugloopadapter verbindt de CRIN met draadbus
met de testaansluiting voor terugloopvolume
(Afb. 3, pos.3) op de EPS 118. Voor aansluiting op de
testaansluiting voor terugloopvolume (Afb. 3, pos. 3)
zijn bovendien de slang 1684462570 (Afb. 9, pos. 1)
en de Bosch CRIN-slangaansluiting 1 683 386 192
(Afb. 9, pos. 4) nodig.
458826
-12_Ko
1

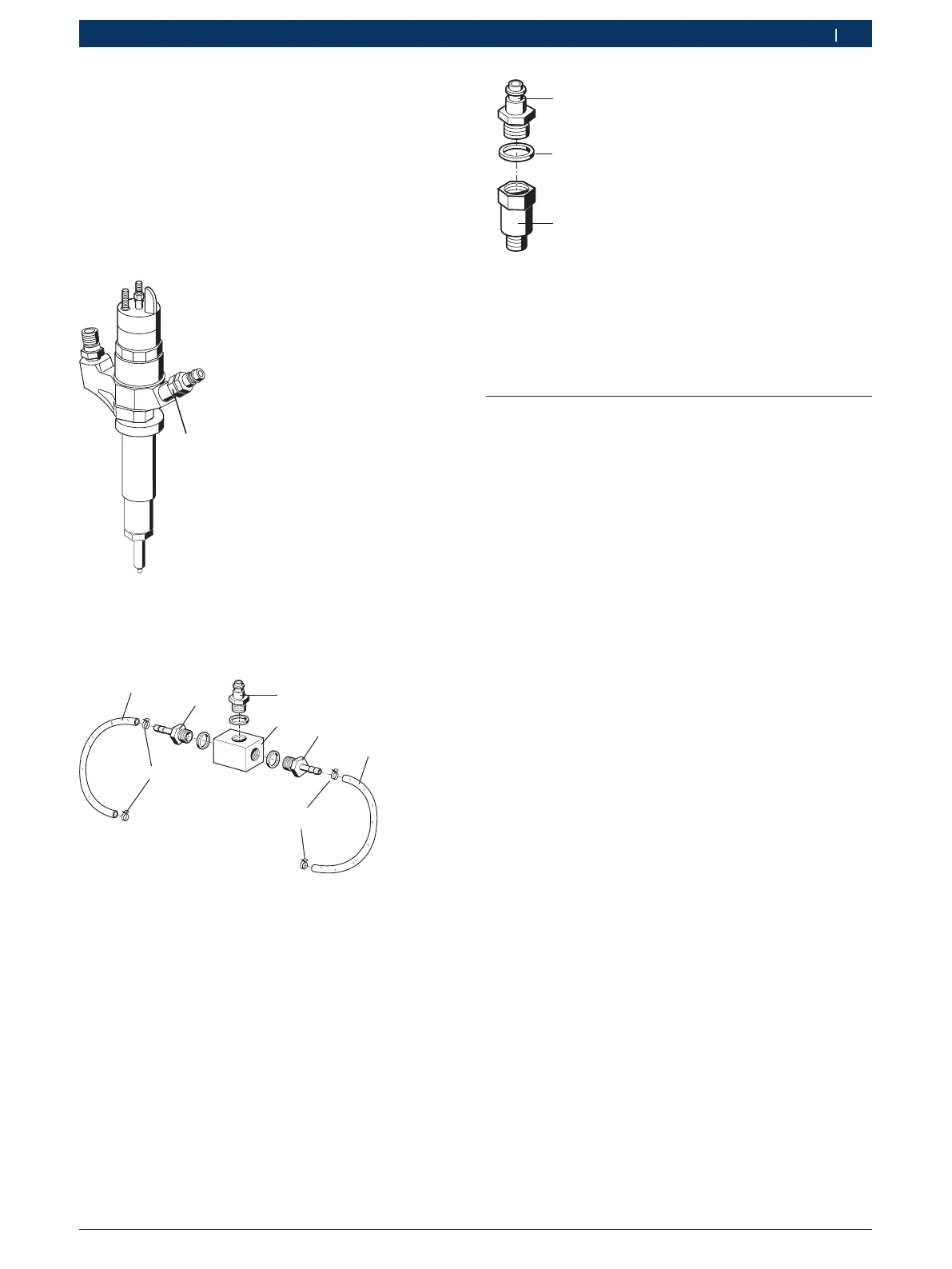

Afb. 25: Terugloopadapter met draadbus
1 Terugloopadapter
Eerste inbedrijfstelling
458808-2P
1
3
4
5
5
3
2
4
Afb. 26: Montage van de terugloopadapter
1. Steeknippel (Afb. 26, pos. 1) met vlakke afdichtring
(10,2 x 13,4mm) in de verdelereenheid
(Afb. 26, pos.2) schroeven en vastdraaien.
2. Slangaansluiting (Afb. 26, pos. 3) met vlakke af-
dichtring (10,2 x 13,4 mm) aan de kopzijde in de
verdelereenheid schroeven en vastdraaien.
3. Beide slangen (Afb. 26, pos. 4) aan de slangaan-
sluiting bevestigen en met twee slangklemmen
(Afb. 26, pos. 5) borgen.
4. De overige twee slangklemmen op het andere uit-
einde van de slangen trekken.
458808-5Ko
3
1
2
Afb. 27: Montage terugloopadapter met draadbus
5. Steeknippel (Afb. 27, pos. 1) en adapter
(Afb. 27, pos. 3) met vlakke afdichtring van
10,2 x 13,4 mm (Afb. 27, pos. 2) aan elkaar bevesti-
gen en vastschroeven.
5.5 Omschrijving van de werking
De EPS 118 is opgebouwd als compact apparaat. Het
bevat alle componenten, bijvoorbeeld een hogedruk-
pomp voor het genereren van druk, testolietank, door-
stromingsmeter, meetprintplaat, computerprintplaat
en computer met LCD-touchscreen, die nodig zijn voor
het testen van de CRI/CRIN en CRI Piezo. Er worden
een hogedrukpomp en een hogedrukrail gebruikt om
de druk op te bouwen die noodzakelijk is voor de test.
De hogedrukpomp transporteert de testolie en de ho-
gedrukrail met een drukregelklep regelt de voor de test
noodzakelijke druk. CRI/CRIN of CRI Piezo worden via
een hogedrukslang en via een aansluitadapter aange-
sloten. CRI/CRIN en CRI Piezo worden aangestuurd via
elektrische injectorspecifieke adapterkabels.
De CRI/CRIN en CRI Piezo kunnen alleen worden getest
als de beschermkap gesloten is. Als de beschermkap
wordt geopend, onderbreekt de veiligheidsstroomkring
van de beschermkap de test onmiddellijk en wordt de
testoliedruk verlaagd tot <8 MPa (80 bar).
De verlichting in de injectiekamer maakt het mogelijk
om het sproeibeeld te analyseren. De software EPS 118
maakt het mogelijk om de belangrijkste functies te con-
troleren. Lekkagetesten, injectievolume en terugloopvo-
lume worden gemeten onder verschillende belastings-
punten en geven zo een beeld van de toestand van de
injector.
