280 | EPS 118 | Productbeschrijvingnl
Slangleiding 1684462671
De slang 1684462671 verbindt de testolieterugloop
van VDO CRI Piezo met de testaansluiting voor het
terugloopvolume (Afb. 3, pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

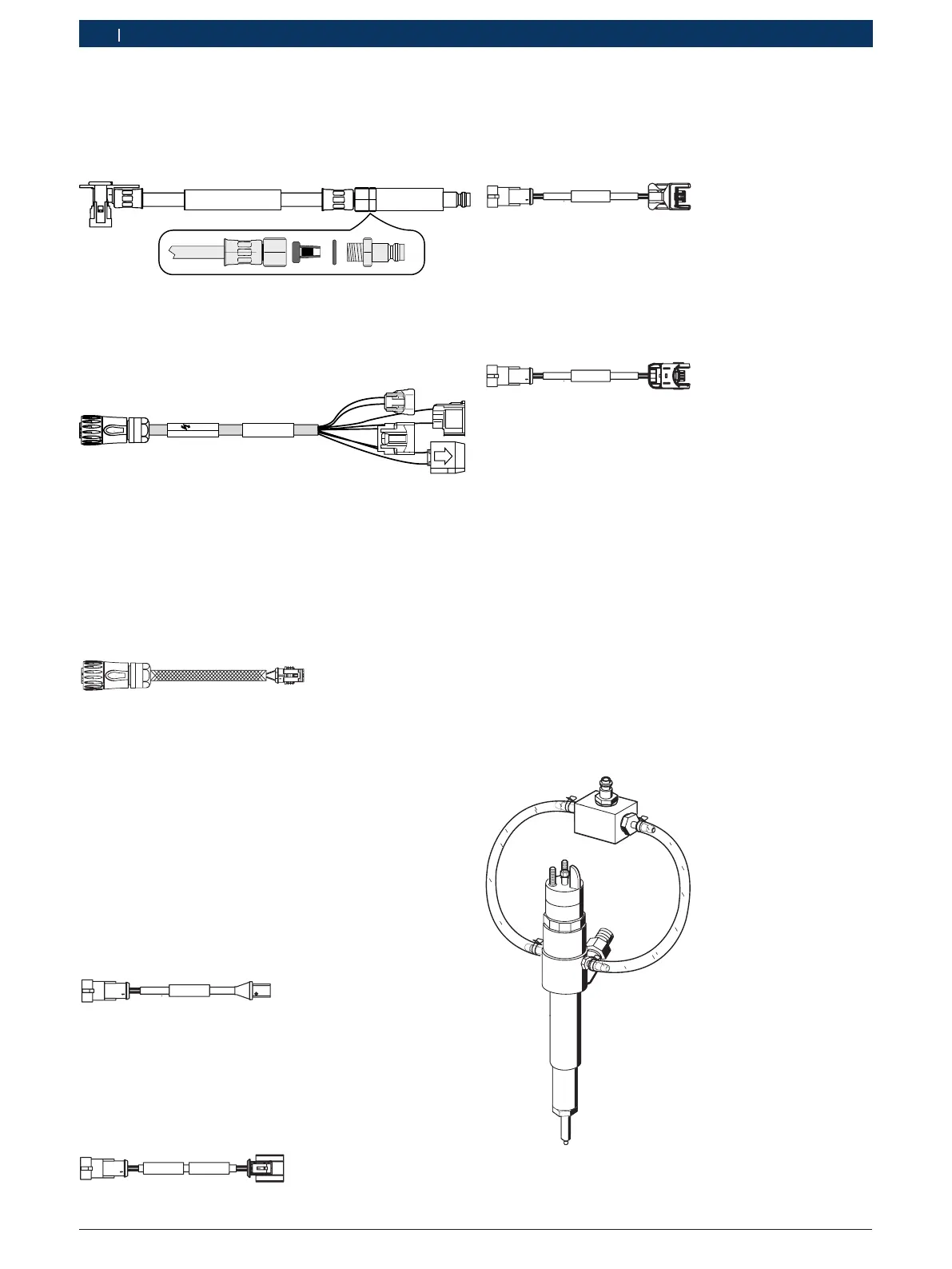

Afb. 17: Slangleiding 1684462671
Adapterkabel 1684463618 (Denso CRI/CRI Piezo)
Voor het aansturen van Denso CRI/CRI Piezo via de aan-
sluiting X 7 van de EPS 118 (Afb. 3, pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Afb. 18: Adapterkabel 1684463618
Aansluitkabel 1684448333
De aansluitkabel is nodig voor het aansturen van de
CRI-extern via de aansluiting X 7 van de EPS 118
(Afb. 3, pos.10). Voor de aansluiting op de
CRI/CRI Piezo is bovendien de injectorspecifieke adap-
terkabel nodig.
458900-18_Pal
Afb. 19: Aansluitkabel 1684448333
Adapterkabel 1684463956 (CRI-extern universele
kabel)
! Polariteit bij aansluiting van de adapterkabel
1684463956 op injector aanhouden. Ompolen kan
de injector permanent beschadigen. Aansluitinstruc-
ties van de injectorfabrikant aanhouden.
De adapterkabel is nodig voor het aansturen van de
CRI-extern via de aansluiting X 7 van de EPS 118
(Afb. 3, pos.10).
458900-22_Pal
Afb. 20: Adapterkabel 1684463956
Adapterkabel 1684463957 (VDO/ContinentalPiezo)
De adapterkabel is nodig voor het aansturen van de
VDO/Continental CRIPiezo via de aansluiting X 7 van
de EPS 118 (Afb. 3, pos.10).
458900-21_Pal
Afb. 21: Adapterkabel 1684463957
Adapterkabel 1684463954 (Delphi Euro3/4)
De adapterkabel is nodig voor het aansturen van Delphi
Euro3/4 CRI via de aansluiting X 7 van de EPS 118
(Afb. 3, pos.10).
458900-20_Pal
Afb. 22: Adapterkabel 1684463954
Adapterkabel 1684463955 (Delphi Euro5)
De adapterkabel is nodig voor het aansturen van Delphi
Euro5 CRI via de aansluiting X 7 van de EPS 118
(Afb. 3, pos.10).
458900-19_Pal
Afb. 23: Adapterkabel 1684463955
5.4.14 Toebehorenset 1687016038 (optioneel
toebehoren)
De toebehorenset 1687016038 bevat alle toebehoren
voor het controleren en het aansluiten van de BoschCRIN
op de EPS 118.
Aansluiting terugloopadapter voor CRIN met gedeeld
terugloopvolume
De terugloopadapter verbindt de CRIN met gedeeld te-
rugloopvolume met de testaansluiting voor terugloopvo-
lume (Afb. 3, pos.3) op de EPS 118. Voor aansluiting op
de testaansluiting voor terugloopvolume (Afb. 3, pos. 3)
zijn bovendien de slang 1684462570 (Afb. 9, pos. 1)
en de Bosch CRIN-slangaansluiting 1 683 386 192
(Afb. 9, pos. 4) nodig.
458826-13_K
o
Afb. 24: Aansluiting van de terugloopadapter
