408 | EPS 118 | Produktbeskrivelseda
5.4.10 Adapterledninger
Adapterledning 1684463952 (Bosch CRI/CRI piezo)
Adapterledningen er nødvendig til aktivering af
CRI/CRI Piezo via tilslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-17_Pal

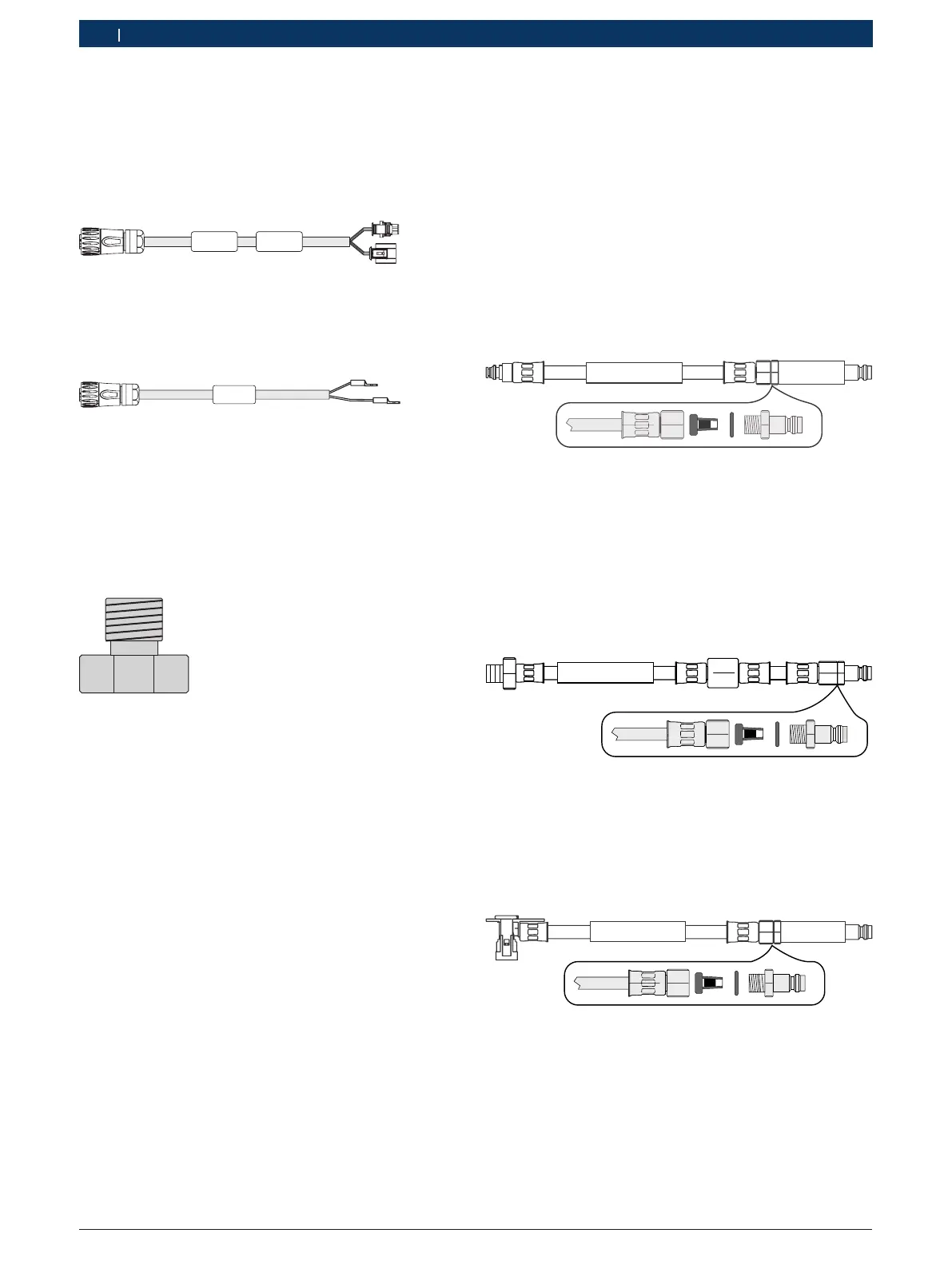

Fig. 11: Adapterledning 1684463952
Adapterledning 1684463953 (Bosch CRIN)
Adapterledningen er nødvendig til aktivering af CRIN via
tilslutning X7 på EPS 118 (Fig. 3, pos.10).
458900-16_Pal
Fig. 12: Adapterledning 1684463953
5.4.11 Lukkeprop 1683080012
Den lukkeprop, der der del af levering, kræves til gen-
nemførsel af tæthedskontrol. Lukkeproppen har et M12
gevind og skrues på tilslutningsadapterne CRI/CRIN og
CRI piezo (se kap.5.4.7) på.
Tilspændingsmoment: 30Nm
458900-15_Pal
Fig. 13: Lukkeprop 1683080012
i Tæthedskontrollen kan hentes under "Optioner >>
Indstillingen >> EPS 118 >> Tæthedstest". Yderli-
gere informationer (se kapitel 8.2.2).
5.4.12 Beskyttelseshætte
CRI/CRIN og CRI piezo kontroller må kun gennemføres
ved lukket afdækningshætten. Kontrollen afbrydes, hvis
sikkerhedsafdækningen åbnes under kontrollen. Deref-
ter skal kontrollen genstartes.
5.4.13 Tilbehørssæt 1687010718 for CRI andre
(specialtilbehør)
Tilbehørssættet 1687010718 indeholder alt tilbehør
for tilslutning og kontrol af CRI andre (VDO/Continen-
tal/Siemens, Denso og Delphi) på EPS 118.
i Nedenstående tilbehør er ikke del af leveringen
EPS 118.
Slangeledning 1684462571
Slangeledningen 1684462571 forbinder prøveoliere-
turløbet i VDO/Continental/Siemens/Denso CRI piezo
til prøvetilslutning med returmængden (Fig. 3, pos.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Fig. 14: Slangeledning 1 684462571
Slange 1684462636
Slange 1684462636 forbinder prøveoliereturløbet
i VDO/Continental/Siemens/Denso CRI piezo med
prøvetilslutning for returmængden (Fig. 3, pos.3).
Dertil skrues indskruningsstudsen på slangeledning
1684462636 med en pakring A8x14 ind i prøveoliere-
turløbet på Denso CRI piezo og spændes.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Fig. 15: Slange 1684462636
Slange 1684462637
Slange 1684462637 forbinder prøveoliereturløbet
i Delphi CRI med prøvetilslutning for returmængden
(Fig. 3, pos.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Fig. 16: Slange 1684462637
