8.2.8 Prüfölfilter wechseln
Vorgehensweise:
1. Prüföl ablassen (siehe Kapitel 8.2.8, Schritt 1 bis 7).
! Das Prüfölfilter kann Restöl enthalten. Beim Ent-
fernen des Prüfölfilters das Restöl auffangen. Das
gebrauchte Prüfölfilter und das Restöl gemäß den
geltenden Vorschriften entsorgen.
2. Prüfölfilter (Abb. 44, Pos.2) entfernen und sicher-
stellen, dass der Flachdichtring vom Prüfölfilter
mitentfernt wurde. Prüfölfilter und Flachdichtring
entsorgen.
3. Dichtfläche am Prüfölfilteranschluss von EPS 118
und am neuen Prüfölfilter reinigen.
4. Flachdichtring am neuen Prüfölfilter auf Beschädi-
gungen und auf korrekten Sitz in der Nut prüfen.
5. Flachdichtring am Prüfölfilter leicht mit Motorenöl
einölen.
6. Prüfölfilter auf den Prüfölfilteranschluss schrauben
und mit einem geeigneten Steckschlüsseleinsatz
für Ölfilter und mit einem Drehmomentschlüssel
festziehen. Anziehdrehmoment: 18 – 22Nm.
7. Prüföl in den Prüföltank einfüllen (siehe
Kapitel8.2.8, Schritt 8).
8. System entlüften (siehe Kapitel8.2.10).
21
458900-08_Pal

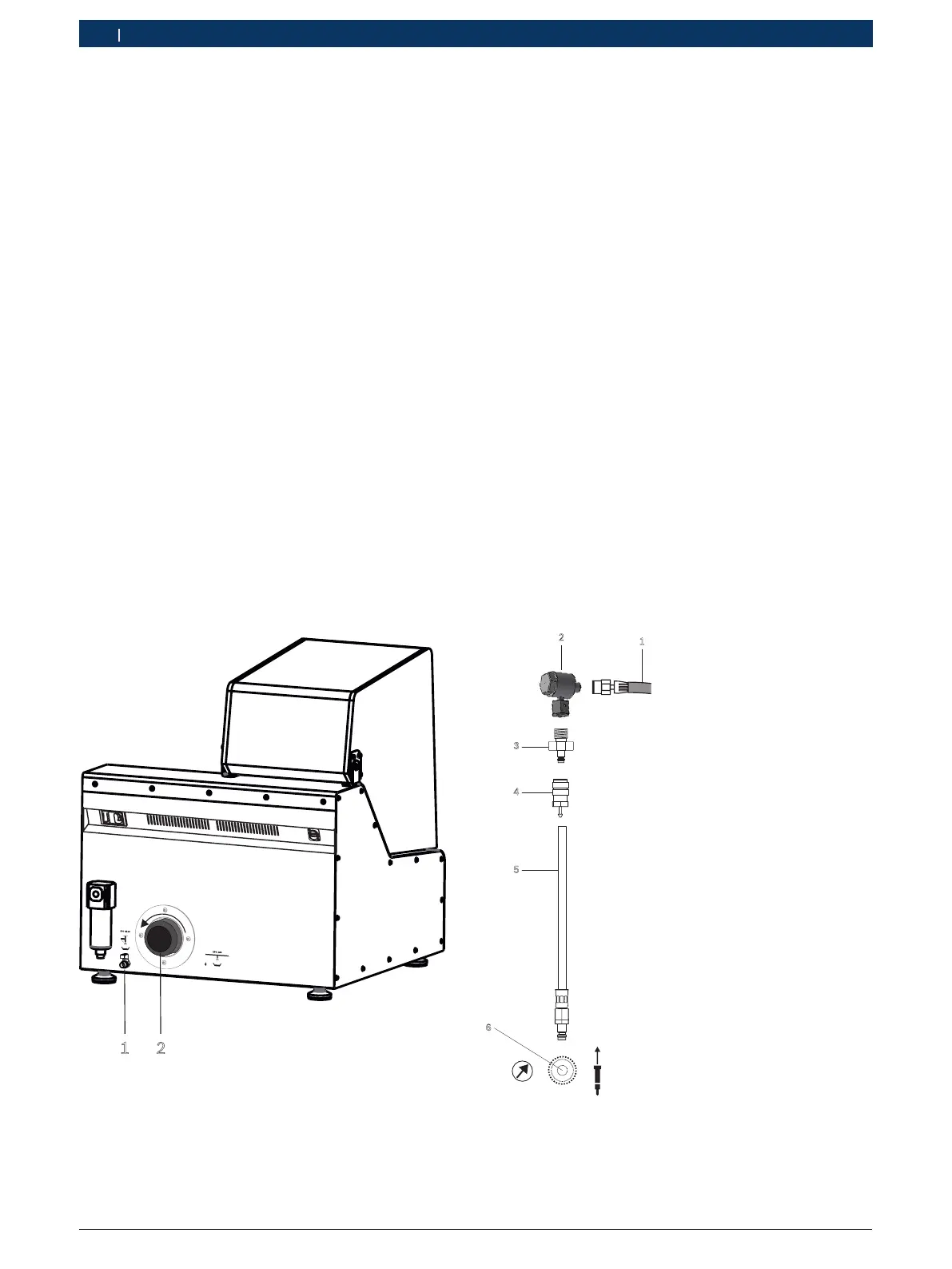

Abb. 44: Prüfölfilter wechseln
1 Absperrventil
2 Prüfölfilter
8.2.9 System entlüften
i Nach dem Prüfölwechsel muss das System entlüftet
werden.
Vorgehensweise:
1. Den Entlüftungsadapter 1683457129
(Abb. 45, Pos. 3) an Anschlussadapter
1681032120 (Abb. 45, Pos.2) anschließen.
Anziehdrehmoment: 25 — 30Nm
2. Schlauchleitung 1684462570 (Abb. 45, Pos.5)
mit CRIN Schlauchstutzen (Abb. 45, Pos.4) an
Entlüftungsadapter 1683457129 (Abb. 45, Pos.
3) anschließen.
3. Schlauchleitung 1684462570 (Abb. 45, Pos.5) an
Prüfanschluss für Rücklaufmenge anschließen
(Abb. 45, Pos.6).
4. Die Hochdruckschlauchleitung (Abb. 45, Pos.1) an
Anschlussadapter 1681032120 (Abb. 45, Pos.2)
anschließen.
5. Hochdruckschlauchleitung an Hochdruckanschluss
(Abb. 3, Pos. 2) anschließen.
6. Schutzhaube schließen.
7. Im Startbildschirm "Optionen >> Einstellungen >>
EPS118 >> System entlüften" wählen und Anweisun-
gen befolgen.
" Die Entlüftung ist abgeschlossen.
Abb. 45:
1
2
3
4
5
6
458900-25_Pal
Anschluss für Systementlüftung
