5.4.9 Tuberías flexibles
! Atender siempre a la limpieza cuando se depositen
las tuberías flexibles, por ejemplo sobre la superfi-
cie de trabajo. Antes de conectar los tubos flexibles
al CRI/CRIN o CRI Piezo siempre asegurarse que las
conexiones de tubo están limpios.
i Todos los tubos flexibles cuentan con un filtro de
tamiz premontado. Sirven para absorber la suciedad
que puedan presentarse durante a la comprobación,
a pesar de que los CRI/CRIN o CRI Piezo hayan sido
limpiados. Se colocan en os tubos flexibles para el
retorno de aceite de ensayo y en el tubo flexible de
la cámara de inyección.
! El filtro tamiz se debe cambiar a intervalos regulares
(véase intervalos de mantenimiento en el
capítulo 8.2.1). Si el filtro tamiz no se cambia a
tiempo, se puede romper el filtro tamiz debido a la
creciente presión del polvo. Después la suciedad
que se forma puede penetrar sin obstáculos en el
sistema y dañar los componentes.
Tubo flexible 1684462570 y tubuladura
El tubo flexible 1684462570 (Fig. 9, pos.1) conecta
el retorno del inyector con la conexión de comproba-
ción para el caudal de retorno (véase Fig. 3, pos.3).
Para poder conectar el tubo flexible a los diferentes
tipos de inyectores se pone a la disposición diferentes
tubuladuras (véase Fig. 9). Estos se colocan en el tubo
flexible antes de conectarlo al inyector.
Para determinados CRIN de Bosch, adicionalmente se
debe utilizar el "Adaptador CRIN con válvula de reten-
ción" (Fig. 9, pos.9). Antes de iniciar la comprobación,
este se enchufa a la conexión de comprobación para el
caudal de retorno (CRI/CRIN, CRI Piezo; véase Fig. 3,
pos.3) y posteriormente se conecta con el tubo flexible
1684 462570 (Fig. 9, pos.1).
i Después de seleccionar el CRIN, en el software
EPS 118 se muestra si para la comprobación se
necesita o no el "Adaptador CRIN con válvula de
retención" (Fig. 9, pos.9).
! Si el "Adaptador CRIN con válvula de retención"
(Fig. 9, pos.9) no se utiliza según las indicaciones
o se conecta de forma errónea (p.ej. directamente
en el CRIN), se produce una medición errónea y, de
este modo, una valoración errónea del CRIN.
1
2
3
4
5
6
7
8
9
458900-01_Pal

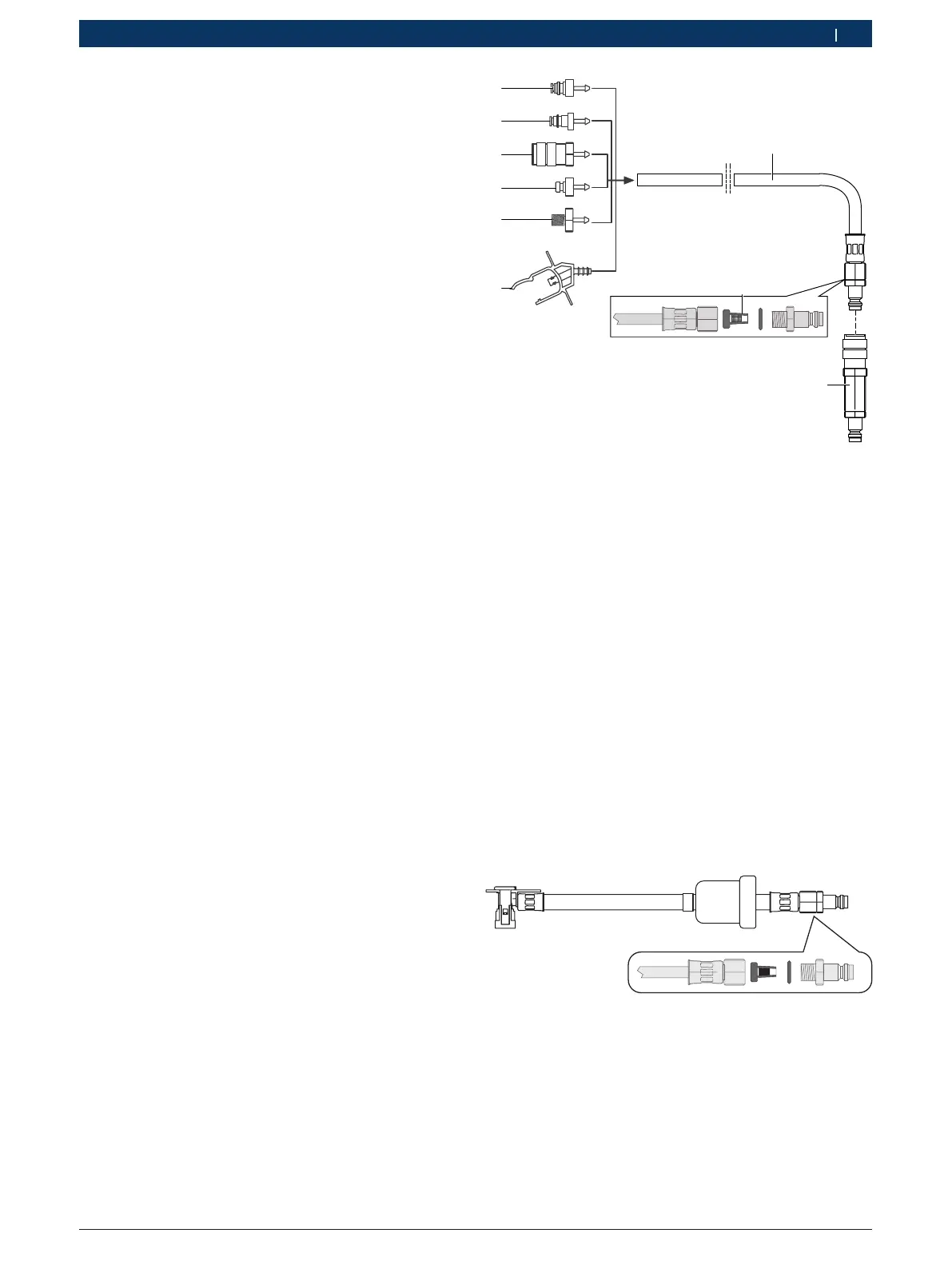

Fig. 9: Tubo flexible 1684462570 y tubuladura
1 Tubo flexible 1684462570
2 Tubuladura CRI de Bosch 1681334034
3 Tubuladura CRI 2.5 de Bosch 1681032119
4 Tubuladura CRIN Bosch 1683386192
5 Tubuladura Denso 1681334038
1)
6 Tubuladuras CRIN-/Denso 1681334036
1)
con rosca M8x1
7 Tubuladura Delphi 1681334037
1)
8 Filtro tamiz
9 Adaptador CRIN con válvula de retención 1 683 350 904 para
inyectores Bosch
1)
Consta en el juego de accesorios CRI otras marcas
1687010718 (accesorio especial).
i En el caso de inyectores con una pinza de seguridad,
asegurar el tubo flexible 1684462570 adicional-
mente con la pinza de seguridad.
Tubo flexible 1684462569
El tubo flexible 1684462569 conecta el retorno del
aceite de ensayo de Bosch CRI Piezo con la conexión de
comprobación para el caudal de retorno (Fig. 3, pos.3).
458900-02_Pal
Fig. 10: Tubo flexible 1684462569
