216 | EPS 118 | Manutenzioneit
Montaggio
1. Infilare un nuovo elemento filtrante (Fig. 47, pos.
5) sul deviatore (Fig. 47, pos. 6).
2. Fissare il deviatore a piastra (Fig. 47, pos. 4).
3. Prima di montare il gruppo filtro verificare se l'O-
ring (Fig. 47, pos. 7) è stato inserito e montato
correttamente nel serbatoio raccolta condensa.
4. Infilare il gruppo filtro (Fig. 47, pos. 3) nel serba-
toio raccolta condensa e ruotarlo di circa 45° per
bloccare.
5. Prima di montare il serbatoio raccolta condensa ve-
rificare se l'O-ring (Fig. 47, pos. 8) è stato inserito
e montato correttamente sul deflettore.
i A sinistra e a destra del serbatoio raccolta con-
densa, accanto al dispositivo di bloccaggio, sono
presenti due linee di marcatura (Fig. 48, pos.
1,2). Nell'infilare il serbatoio raccolta condensa
all'interno del gruppo condizionatore una linea di
marcatura deve essere allineata con la tacca (Fig.
48, pos. 3) del gruppo condizionatore. Quindi
ruotare il serbatoio racconta condensa in direzio-
ne della tacca fino a quando si sente lo scatto del
dispositivo di bloccaggio.
458900-27_Pal
2
1
3

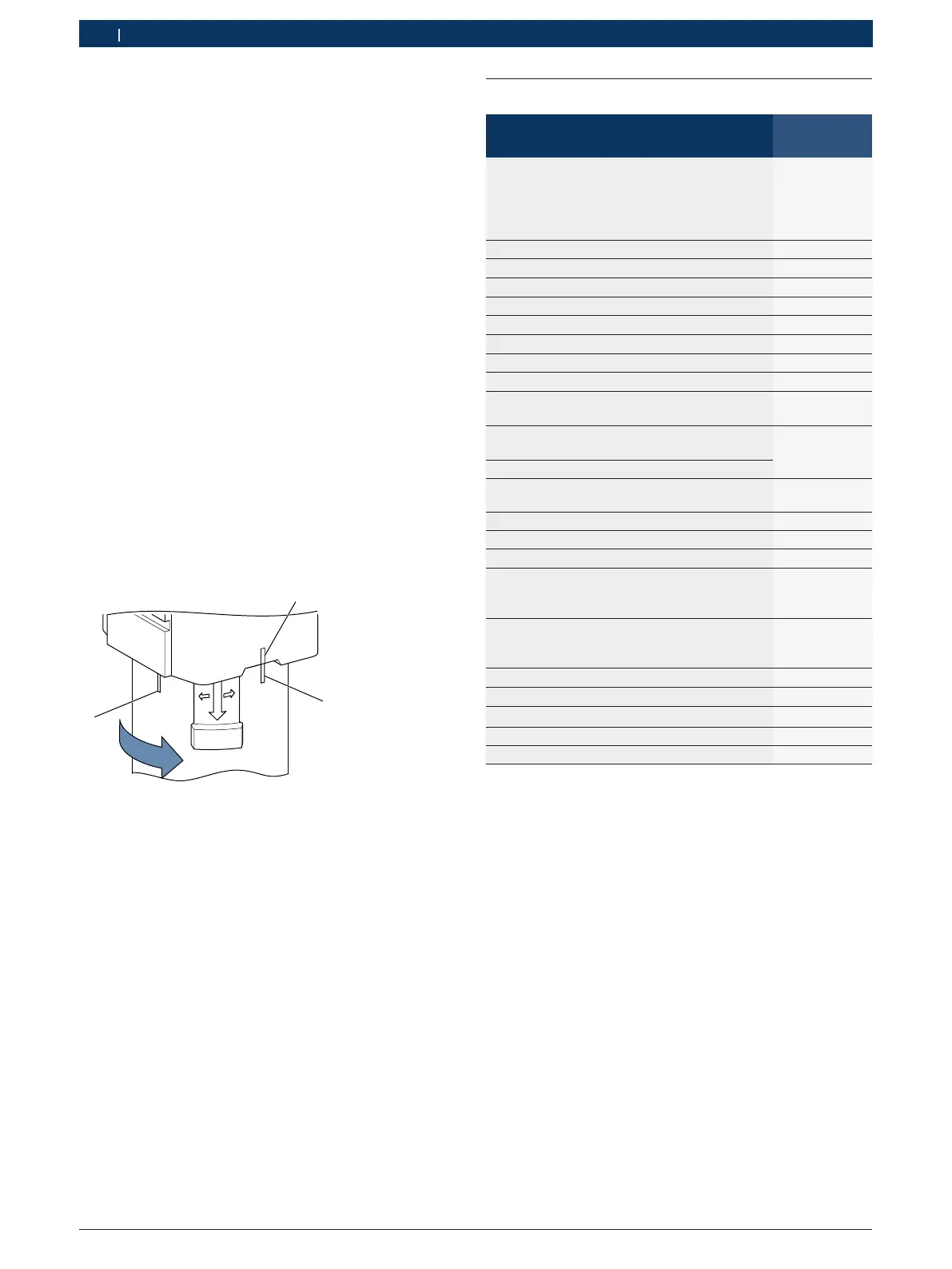

Fig. 48: Posizione di montaggio serbatoio raccolta condensa
6. Fissare il serbatoio raccolta condensa (Fig. 47,
pos.1) al gruppo condizionatore (Fig. 47, pos. 9).
7. Collegare il tubo flessibile dell'aria compressa al
gruppo condizionatore.
8. Accendere aria compressa.
9. Verificare eventuali perdite. In caso di perdite, cont-
rollare la posizione del serbatoio raccolta condensa.
10. Verificare anche se il tubo flessibile raccolta conden-
sa è ancora correttamente inserito nel serbatoio di
raccolta.
8.3 Ricambi e parti soggette ad usura
Denominazione Codice di
ordinazione
Kit condizionatore con:
R 100 x filtri a reticella
<)
R 10 x O-ring 7,66 x 1,78
<)
R 1 x filtro aria per gruppo condizionatore
<)
R 1 x filtro olio di prova
<)
1 687 010 576
Adattatore di ventilazione
<)
1683457129
Tappi per il controllo della tenuta
<)
1683080012
Adattatore di collegamento
<)
1681032120
Tubo per alta pressione
<)
1680712389
1)
Tubo flessibile (ritorno)
<)
1684462570
Bosch CRI piezoelettrico tubo flessibile (ritorno)
<)
1684462569
Cavo adattatore CRI Bosch/CRI piezoelettrico
<)
1684463952
Cavo adattatore CRIN
<)
1684463953
Bosch Raccordo per tubo flessibile CRI con O-
Ring
<)
1681334034
Bosch Raccordo per tubo flessibile CRI 2.5 con
O-Ring
<)
1681032119
Raccordo per tubo flessibile Bosch CRIN
<)
1683386192
Adattatore per CRIN con valvola antiritorno per
iniettori Bosch
<)
1683350904
Raccordo tubo di mandata
<)
1 683 386 166
12 x O-ring 9,5 x 2 per raccordo tubo di mandata
<)
1 680 210 143
Adattatore M12 — M14
<)
1681321362
O-ring per camera d’iniezione
R 20 x O-ring 7mm
<)
R 20 x O-ring 9mm
<)
1687010519
O-ring per camera d’iniezione
R 20 x O-ring 60,05mm
<)
R 20 x O-ring 69,57mm
<)
1687010520
Boccola di serraggio (17mm)
<)
1681091184
Boccola di serraggio (19mm)
<)
1681091185
Boccola di serraggio (21mm)
<)
1681091186
Adattatore USB WLAN
<)
1 687 010 561
Valvola di comando della pompa alta pressione
<)
–
1)
<)
Parti soggette a usura
1)
Manutenzione e sostituzione da effettuare tramite il servizio
assistenza.
i Le parti sottoposte a usura dovuta all'uso o ad altri
agenti naturali oppure che devono essere sostituite
nell'ambito di una manutenzione sono escluse dalla
garanzia.
