Drift | EPS 118 | 463 no
1
2
3
4
6
7
8
5
458900-23_Pal

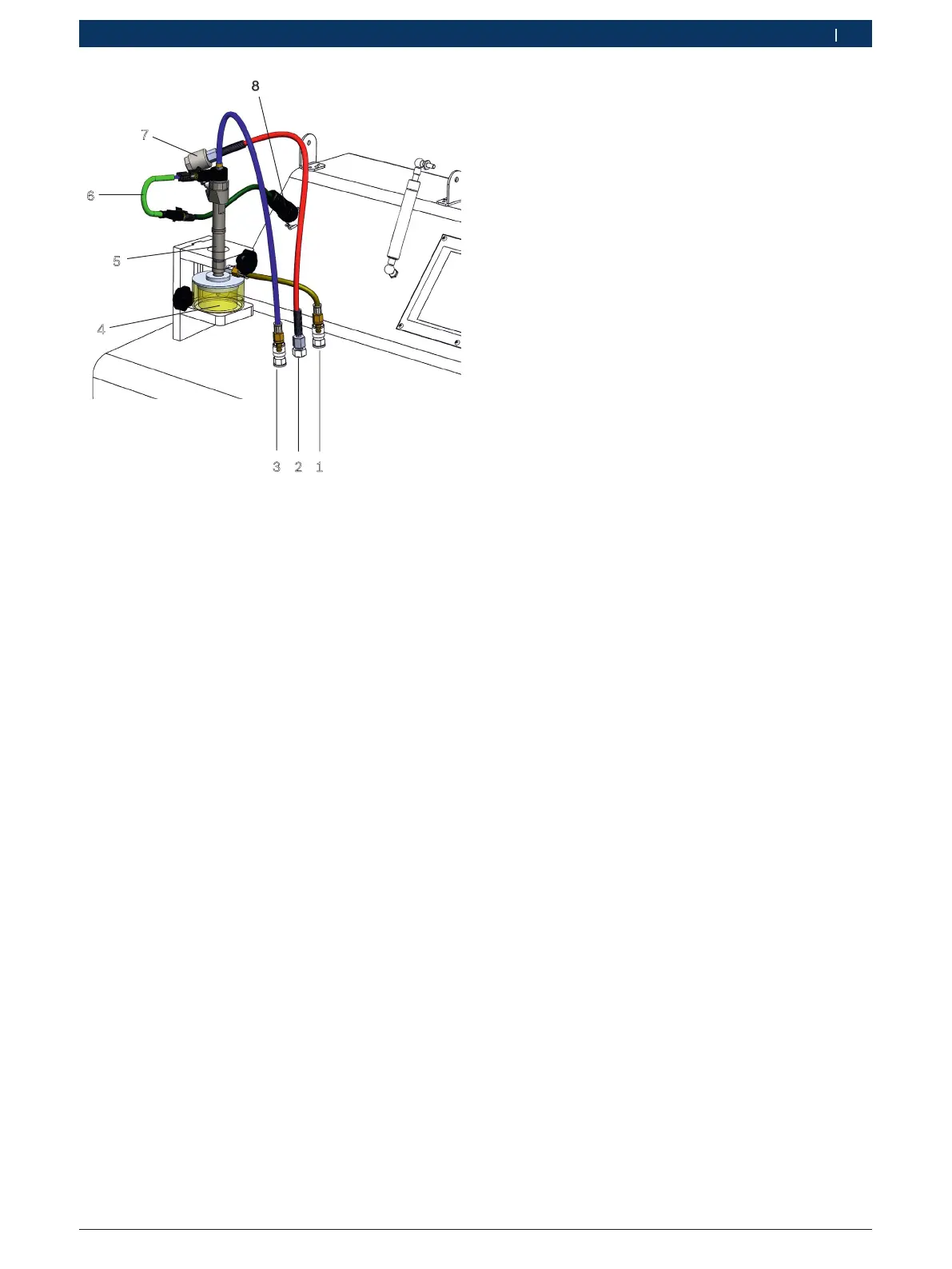

Fig. 37: Prinsippvisning tilkobling CRI
1 Testtilkobling for innsprøytingsmengde
2 Høytrykkskobling
3 Testtilkobling for returmengde (CRI/CRIN/CRI Piezo)
4 Innsprøytingskammer
5 Injektor
6 Adapterledning
7 Tilkoblingsadapter for CRI/CRIN og CRI Piezo
8 Tilkoblingsledning 1684448333
1)
1)
Kun nødvendig for tilkobling av CRI eksterne adapterkabler. Er
inkludert i tilbehørssettet 1 687 010 718 (tilbehørssett for CRI
ekstern).
i Tilbehørssett 1687010718 (ekstrautstyr) er nød-
vendig for CRI ekstern.
i Forutsetningene, som må tas hensyn til under
testing og innstilling av Bosch CRI Piezo, fremgår
av testveiledningen for CRI Piezo i ESI[tronic] 2.0.
Denne testveiledningen er ikke inkludert i leveran-
sen. ESI[tronic] 2.0 kan ikke installeres på EPS 118.
Fremgangsmåte:
1. Rens CRI/CRIN, CRI Piezo (se kap.7.3).
i Ved CRIN med interne tilkoblinger må før oppspen-
ning CRIN monteres i testadapteren (se kap.5.4.8).
2. Spenn opp CRI/CRIN, CRI Piezo (Fig. 37, pos.5)
(se kap.5.4.6).
! Ikke koble til høytrykksslangen på injektoren. For
tilkobling på injektoren må du bruke høytrykksled-
ningen i forbindelse med koblingsadapteren for
CRI/CRIN og CRI Piezo.
Vær oppmerksom på tilkoblingsrekkefølgen for
dette (se kap.5.4.7).
! Trekk til koblingsadapteren for CRI/CRIN og
CRI Piezo med et tiltrekkingsmoment fra 25til
30Nm. Hvis forbindelsen mellom koblingsadapte-
ren og injektoren er utett, må ikke skrueforbindel-
sen trekkes til ytterligere. Ved utetthet må forbin-
delsen løsnes igjen, tetningsflaten rengjøres og
koblingsadapteren på nytt kobles til med korrekt
tiltrekkingsmoment.
3. Koble til adapter M12 — M14 (Fig. 6, pos.2) på høy-
trykkskoblingen til injektoren (kun nødvendig hvis
høytrykkskoblingen har et gjengemål på M14x1,5).
Tiltrekkingsmoment: 25 — 30 Nm
4. Koble til koblingsadapteren (Fig. 37, pos.7) på
høytrykkskoblingen til CRI/CRIN/CRI Piezo eller
adapter M12 — M14.
Tiltrekkingsmoment: 25 — 30Nm.
! Den minste tillatte bøyeradiusen til høytrykkslednin-
gen er 90mm.
! Høytrykksledningen skal under drift ikke komme i
kontakt med beskyttelsesdekselet.
5. Koble til høytrykksslangeledningen på høy-
trykkskoblingen (Fig. 37, pos.2).
Tiltrekkingsmoment: 25 — 30Nm.
6. Koble den andre enden til høytrykksslangelednin-
gen på koblingsadapteren (Fig. 37, pos.7).
Tiltrekkingsmoment: 25 — 30Nm.
