LOCATION INDEX
F2–29
F2
End Of Sie

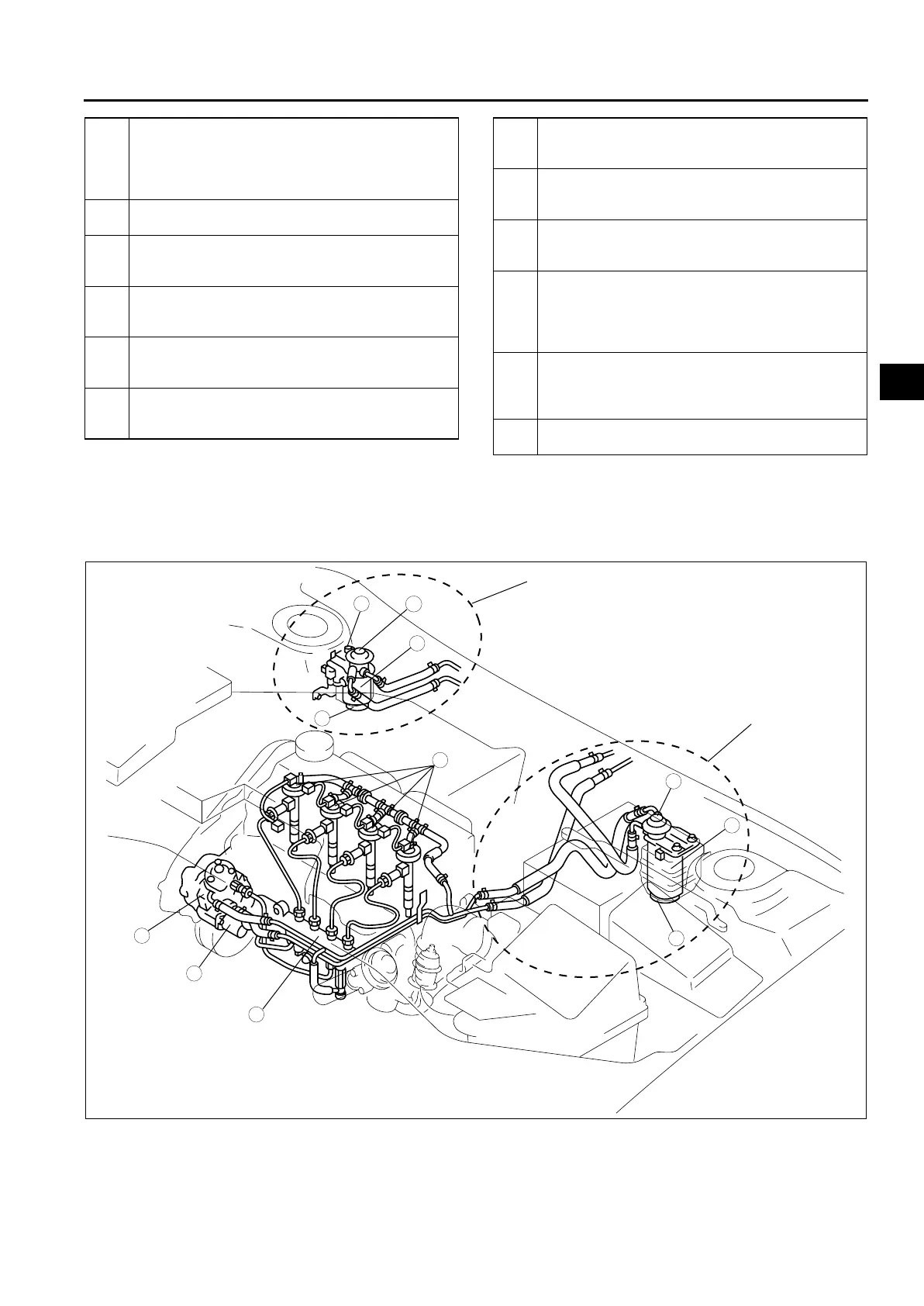

FUEL SYSTEM
A6E400001006201
Engine room side
1 Air cleaner
(See F2–36 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION)
(See F2–37 AIR CLEANER ELEMENT
INSPECTION)
2 Turbocharger
(See F2–38 TURBOCHARGER INSPECTION)
3 Charge air cooler
(See F2–36 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION)
4 Intake manifold
(See F2–36 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION)
5 Guide blade actuator
(See F2–39 GUIDE BLADE ACTUATOR
INSPECTION)
6 VBC solenoid valve
(See F2–40 VARIABLE BOOST CONTROL (VBC)
SOLENOID VALVE INSPECTION)
7 VBC check valve
(See F2–41 VARIABLE BOOST CONTROL (VBC)
CHECK VALVE INSPECTION)
8 VSC valve actuator
(See F2–41 VARIABLE SWIRL CONTROL (VSC)
VALVE ACTUATOR INSPECTION)
9 VSC solenoid valve
(See F2–42 VARIABLE SWIRL CONTROL (VSC)
SOLENOID VALVE INSPECTION)
10 Accelerator pedal component
(See F2–44 ACCELERATOR PEDAL
COMPONENT REMOVAL/INSTALLATION)
(See F2–44 ACCELERATOR PEDAL
COMPONENT DISASSEMBLY/ASSEMBLY)
11 Glow plug
(See F2–42 GLOW PLUG REMOVAL/
INSTALLATION)
(See F2–43 GLOW PLUG INSPECTION)
12 Glow plug lead
(See F2–43 GLOW PLUG LEAD INSPECTION)
9
8
7
5
4
3
6
10
6
4
3
L.H.D.
R.H.D.
