SERVICE PROCEDURES REQUIRING MINOR DISASSEMBLY
SERVICE MANUAL NUMBER 28
90-863160 MAY 2000 Page 4A-21

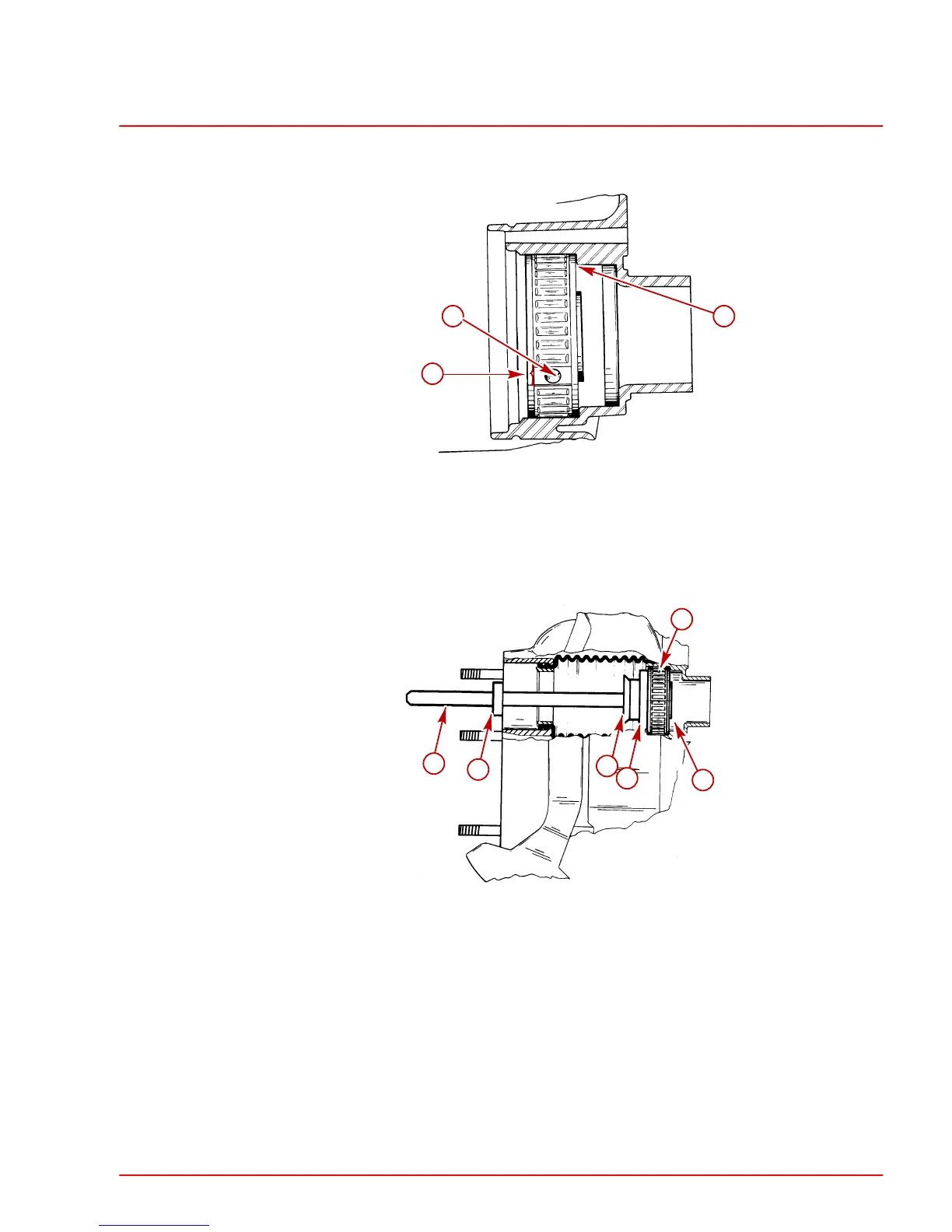

3. Align gimbal bearing carrier grease hole and tolerance ring opening with grease cavity
hole in gimbal housing.
76559
a
b
c
a-Gimbal Bearing Carrier Grease Hole
b-Tolerance Ring Opening
c-Bearing Carrier Notch - Face Inward
4. Install gimbal bearing using a brass hammer and tools shown. Make sure that gimbal
bearing carrier contacts gimbal housing.
22118
e
f
c
d
a
b
a-*Drive Rod 91-37323
b-*Plate 91-29310
c-*Drive Head 91-32325
d-*Mandrel 91-30366
e-Gimbal Bearing Assembly
f-Chamfer
* From Bearing Removal and Installation Tool 91-31229A7
