12.2.1 HDMI Unit (VM-1817, 1822, 1823)

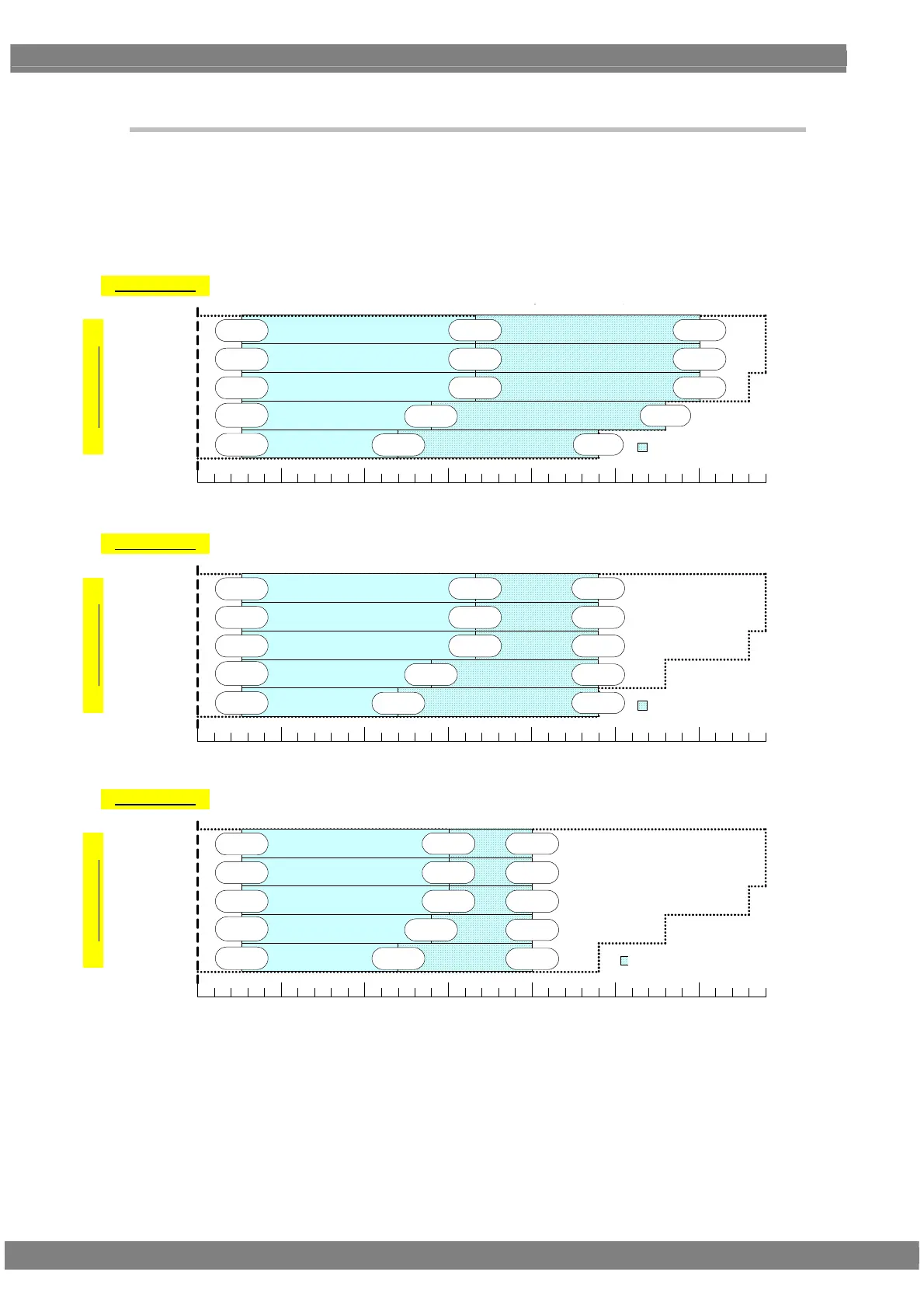

The dot clock frequency is restricted by the pattern drawing bit length (Color Depth) shown in the figure
below. Data skipping occurs when the output video bit length (Video Width) at this time is less than the
pattern drawing bit length (Color Depth).
340MHz300MHz250MHz200MHz100MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
25M
25M
25M
25M
Color Depth:
Video Width:
8Bit
Color Depth > Video Width の場合、データが切り捨てられています。
Color Depth < Video Width の場合、データ" 0"が付加されています。
300M
300M
25M
165M
165M
300M165M
140M
120M 240M
280M
：VM-1823 (VG- 873 、VG -874 )のみ対応
340MHz300MHz250MHz200MHz100MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
Color Depth:
Video Width:
10Bit
Color Depth > Video Width の場合、データが切り捨てられています。
Color Depth < Video Width の場合、データ" 0"が付加されています。
25M
25M
25M
25M
240M
240M
25M
165M
165M
240M165M
140M
120M 240M
240M
：VM-1823 (VG- 873 、VG -874 )のみ対応
340MHz300MHz250MHz200MHz100MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
Color Depth:
Video Width:
12Bit
Color Depth > Video Width の場合、データが切り捨てられています。
Color Depth < Video Width の場合、データ"0"が付加されています。
25M
25M
25M
25M
200M
200M
25M
150M
150M
200M150M
140M
120M
200M
200M
：VM-1823 (VG- 873 、VG -874 )のみ対応
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
Only VG-873/874 support it.
Only VG-873/874 support it.
Only VG-873/874 support it.
