248 | EPS 118 | Driftsv
1
2
3
4
6
7
8
5
458900-23_Pal

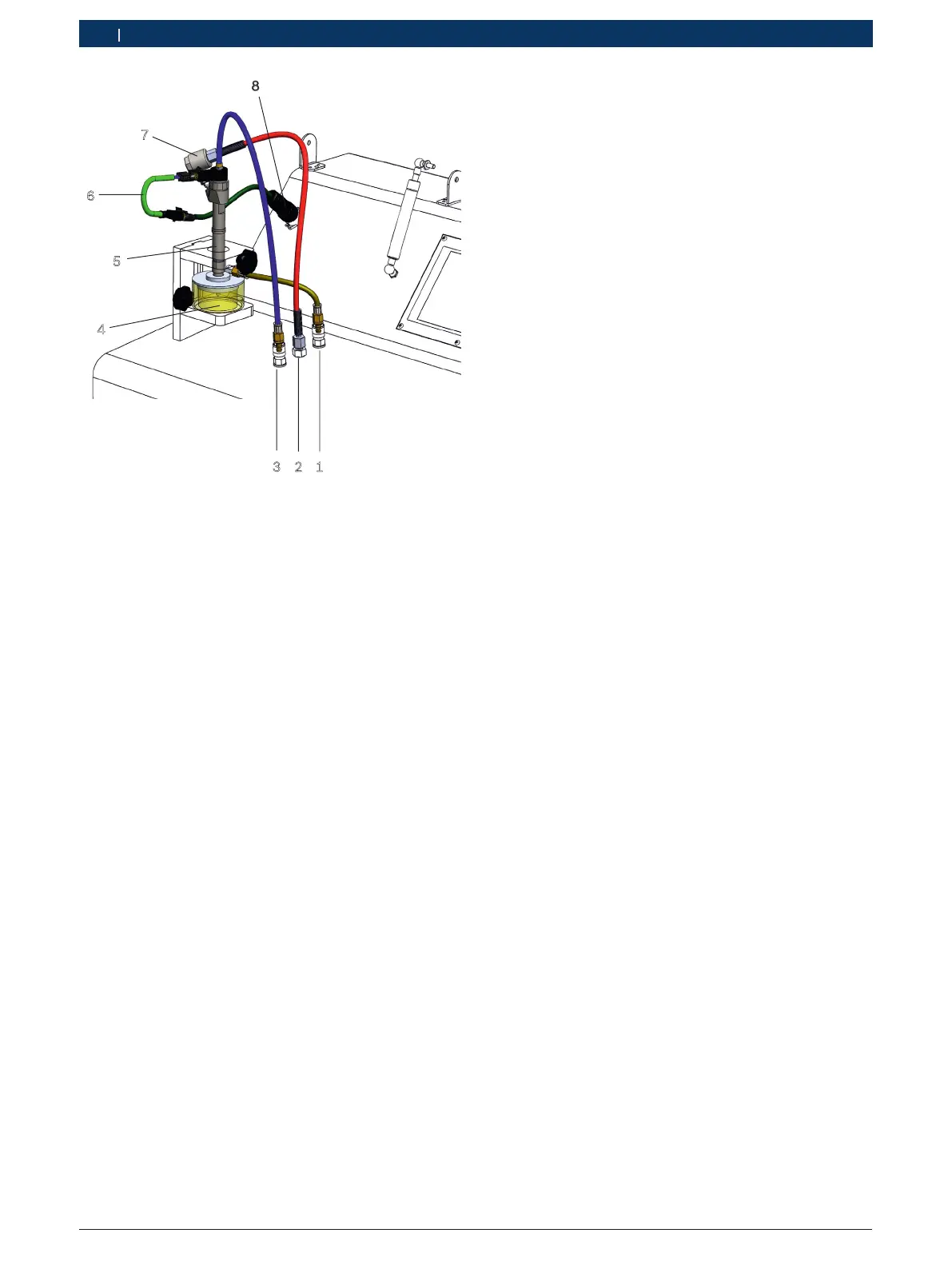

Fig. 37: Principskiss över anslutning CRI
1 Provningsanslutning för insprutningsmängd
2 Högtrycksanslutning
3 Provningsanslutning för returmängd (CRI/CRIN/CRI Piezo)
4 Insprutningskammare
5 Insprutare
6 Adapterkabel
7 Anslutningsadapter för CRI/CRIN och CRI Piezo
8 Anslutningsledning 1684448333
1)
1)
Behövs bara för anslutning av CRI-främmande adapterledning-
ar. Ingår i tillbehörssats 1687010718 (tillbehörssats för
CRI-främmande).
i För CRI-främmande behövs tillbehörssats
1687010718 (specialtillbehör).
i Villkor som ska kontrolleras vid provning och inställ-
ning av Bosch CRI Piezo finns angivna i provningsan-
visningen för CRI Piezo i ESI[tronic] 2.0. Provnings-
anvisningen ingår inte i leveransen. ESI[tronic] 2.0
kan inte installeras i EPS 118.
Tillvägagångssätt:
1. Rengör CRI/CRIN, CRI Piezo (se kap.7.3).
i På CRIN med interna anslutningar måste CRIN mon-
teras i provningsadaptern innan den spänns fast
(se kap.5.4.8).
2. Spänn fast CRI/CRIN, CRI Piezo (Fig. 37, pos.5)
(se kap.5.4.6).
! Anslut inte högtrycksslangen till insprutaren. An-
vänd alltid anslutningsadaptern för CRI/CRIN och
CRI Piezo vid anslutning av högtrycksslangen till
insprutaren.
Beakta alltid anslutningsföljden (se kap.5.4.7).
! Dra åt anslutningsadaptern för CRI/CRIN och
CRI Piezo med ett åtdragningsmoment på 25 till
30Nm. Om förbindelsen mellan anslutningsadap-
tern och insprutaren är otät så får inte skruvförban-
det dras åt. Lossa förbandet om det läcker. Rengör
tätningsytorna och anslutningsadaptern och anslut
anslutningsadaptern på nytt med rätt åtdragnings-
moment.
3. Anslut adapter M12 — M14 (Fig. 6, pos.2) till hög-
trycksanslutningen på insprutaren (behövs endast
om högtrycksanslutningen har gängdimension
M14x1,5).
Åtdragningsmoment 25 — 30Nm
4. Anslut anslutningsadaptern (Fig. 37, pos.7) till
högtrycksanslutningen på CRI/CRIN/CRI Piezo eller
adapter M12 – M14.
Åtdragningsmoment: 25 – 30Nm.
! Den minsta tillåtna böjradien för högtrycksslangen
är 90mm.
! Högtrycksslangen får inte komma i kontakt med
skyddskåpan under användningen.
5. Anslut högtrycksslangen till högtrycksanslutningen
(Fig. 37, pos.2).
Åtdragningsmoment: 25 – 30Nm.
6. Anslut den andra änden av högtrycksslangen till
anslutningsadaptern (Fig. 37, pos.7).
Åtdragningsmoment: 25 – 30Nm.
