1 689 989 300 2020-03-24| Robert Bosch GmbH
334 | EPS 118 | Operaçãopt
1
2
3
4
6
7
8
5
458900-23_Pal

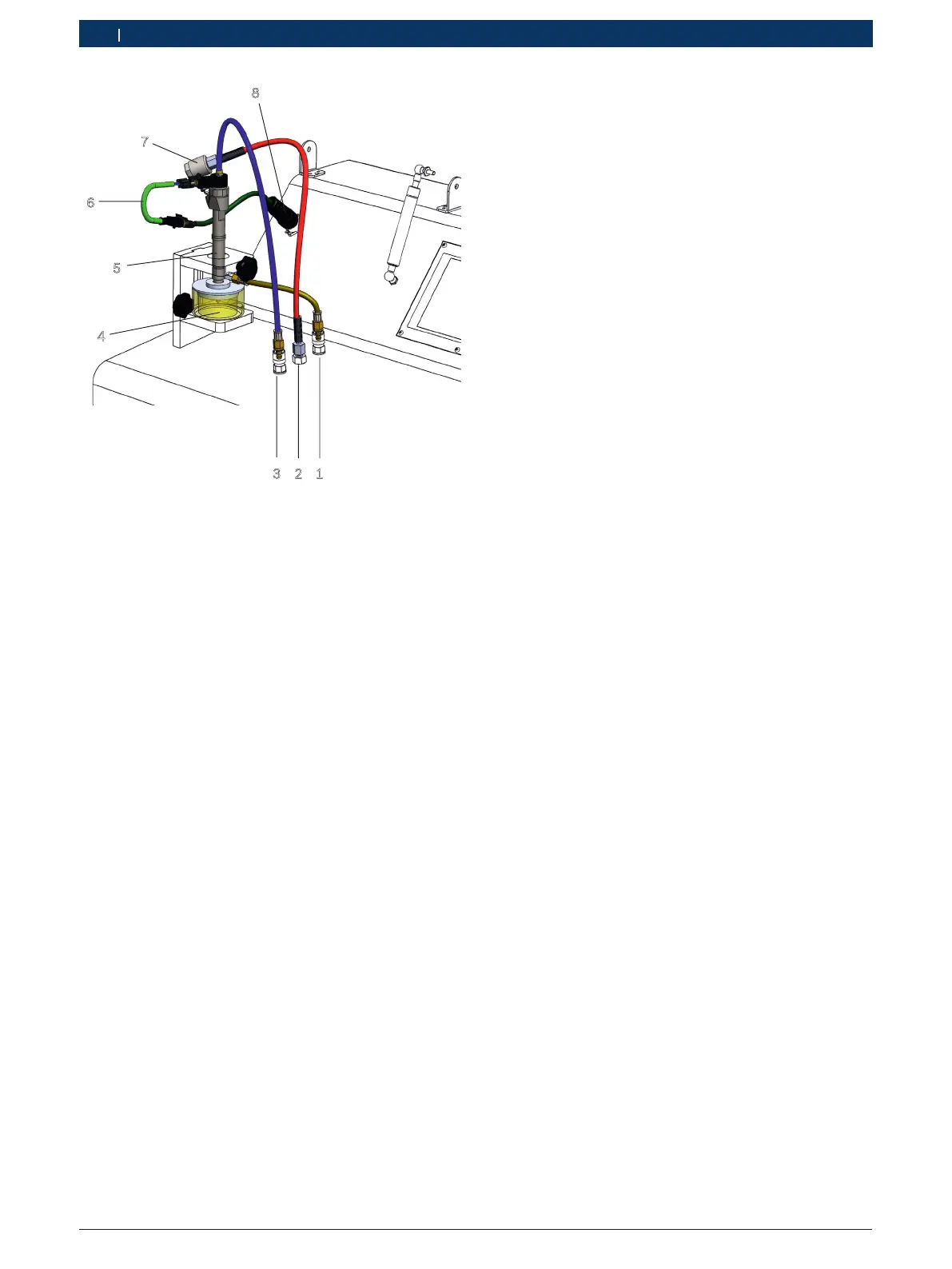

Fig. 37: Diagrama esquemático da conexão de CRI
1 Conexão de teste para débito de injeção
2 Conexão de alta pressão
3 Conexão de teste para débito de retorno (CRI/CRIN/CRI Piezo)
4 Câmara de injeção
5 Injetor
6 Cabo adaptador
7 Adaptador de conexão para CRI/CRIN e CRI Piezo
8 Cabo de conexão 1684448333
1)
1)
Necessário somente para a conexão de cabos adaptadores
de CRI de terceiros. Está incluído no jogo de acessórios
1687010718 (jogo de acessórios para CRI de terceiros).
i Para o CRI de terceiros é necessário o jogo de
acessórios 1 687010 718 (acessórios especiais).
i As condições prévias a considerar durante o tes-
te e ajuste do CRI Piezo Bosch podem ser con-
sultadas no manual de teste para CRI Piezo no
ESI[tronic]2.0. Este manual de teste não está incluí-
do no âmbito do fornecimento. O ESI[tronic] 2.0 não
pode ser instalado no EPS 118.
Modo de procedimento:
1. Limpar CRI/CRIN, CRI Piezo (ver capítulo 7.3).
i Em caso do CRIN com conexões internas, o CRIN
tem que ser montado no adaptador de teste antes
da fixação (ver capítulo 5.4.8).
2. Fixar o CRI/CRIN, CRI Piezo (Fig. 37, pos.5) (ver
capítulo 5.4.6).
! Não conectar a mangueira de alta pressão ao
injetor. Para a conexão ao injetor, sempre utilizar a
mangueira de alta pressão em combinação com o
adaptador de conexão para CRI/CRIN e CRI Piezo.
Para isso, respeitar a sequência de conexão (ver
capítulo 5.4.7).
! Apertar o adaptador de conexão para CRI/CRIN e
CRI Piezo com um torque de aperto de 25a 30Nm.
Se a conexão entre o adaptador de conexão e o inje-
tor tiver fugas, a união roscada não pode ser aperta-
da com mais força. No caso de falta de estanqueida-
de, soltar novamente a conexão, limpar a superfície
de vedação e conectar novamente o adaptador de
conexão com o torque de aperto correto.
3. Conectar o adaptador M12 — M14 (Fig. 6, pos.2) na
conexão de alta pressão do injetor (necessário so-
mente se a conexão de alta pressão tiver o tamanho
de rosca de M14x1,5).
Torque de aperto: 25 — 30 Nm
4. Conectar o adaptador de conexão (Fig. 37, pos.7)
na conexão de alta pressão do CRI/CRIN/CRI Piezo
ou adaptador M12 — M14.
Torque de aperto: 25 — 30Nm.
! O menor raio de flexão permitido da mangueira de
alta pressão é de 90mm.
! Durante o funcionamento, a mangueira de alta
pressão não pode entrar em contato com a cober-
tura protetora.
5. Conectar a mangueira de alta pressão na conexão
de alta pressão (Fig. 37, pos. 2).
Torque de aperto: 25 — 30Nm.
6. Conectar a outra extremidade da mangueira de alta
pressão no adaptador de conexão (Fig. 37, pos.7).
Torque de aperto: 25 — 30Nm.
