Käyttö | EPS 118 | 377 fi
1
2
3
4
6
7
8
5
458900-23_Pal

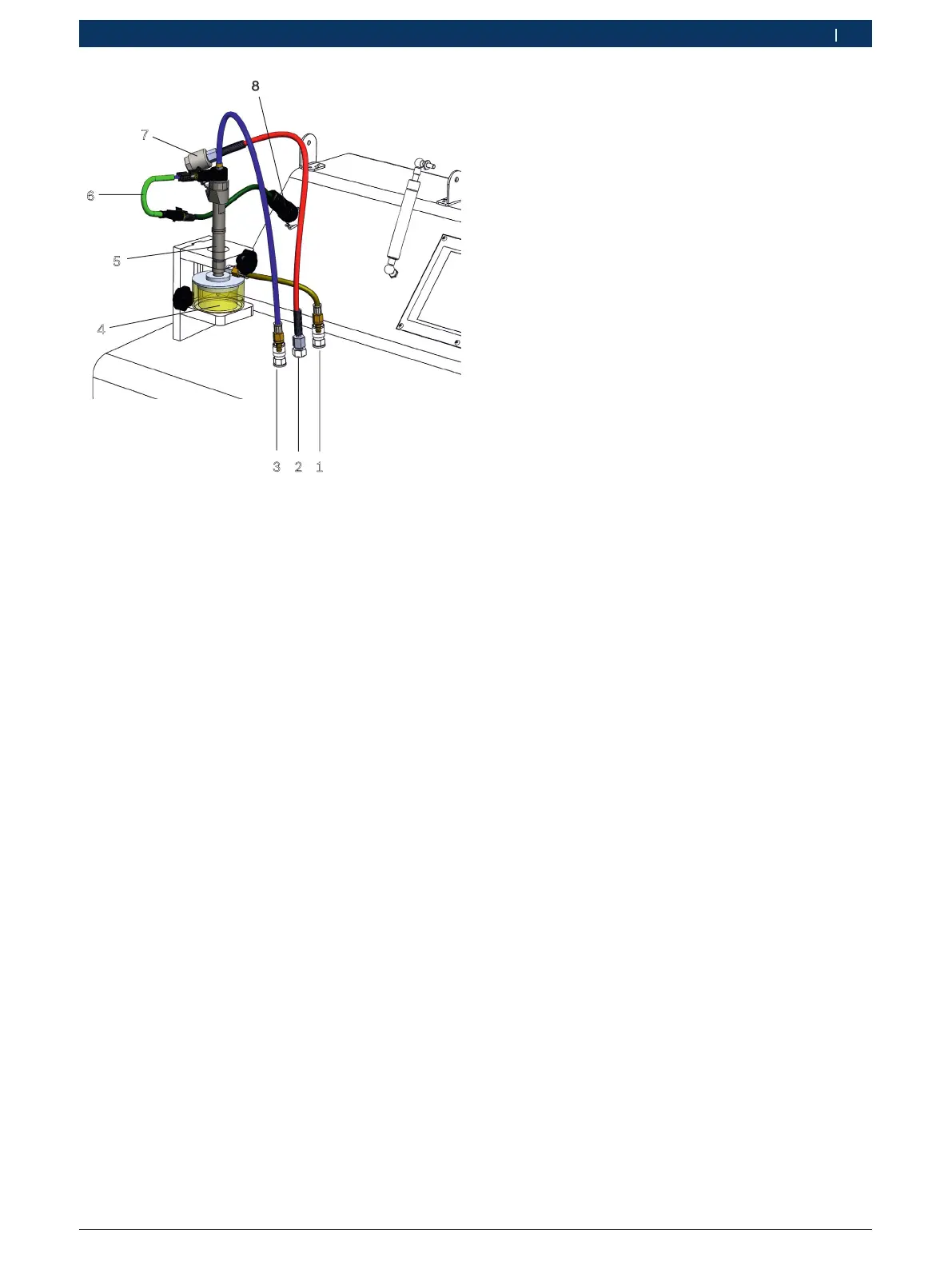

Kuva 37: CRI-injektorin liitännän periaatekuvaus
1 Ruiskutusmäärän testausliitäntä
2 Korkeapaineliitäntä
3 Paluuvirtausmäärän testausliitäntä (CRI/CRIN/CRI Piezo)
4 Ruiskutuskammio
5 Injektori
6 Adapterijohto
7 CRI-/CRIN- ja CRI Piezo -injektorien liitäntäadapteri
8 Liitäntäjohto 1684448333
1)
1)
Tarvitaan vain muiden kuin CRI-injektorien adapterijohtojen
liitäntään. Sisältyy lisävarustesarjaan 1 687 010 718 (muiden
kuin CRI-injektorien lisävarustesarja).
i Muille kuin CRI-injektoreille tarvitaan lisävaruste-
sarja 1687010718 (erikoisvaruste).
i Edellytykset, jotka on otettava huomioon Bosch CRI
Piezo -injektorin testauksen ja säädön yhteydes-
sä, löytyvät CRI Piezo -injektorin testausohjeesta
ESI[tronic] 2.0:sta. Tämä testausohje ei sisälly
toimitukseen. ESI[tronic] 2.0 -ohjelmistoa ei voida
asentaa EPS 118 -laitteeseen.
Toimintavaiheet:
1. Puhdista CRI/CRIN, CRI Piezo (ks. kappale 7.3).
i Sisäisillä liitännöillä varustetun CRIN-injektorin
yhteydessä CRIN on asennettava testausadapteriin
ennen kiinnitystä (ks. kappale 5.4.8).
2. Kiinnitä CRI/CRIN, CRI Piezo (Kuva 37, osa5) (ks.
kappale 5.4.6).
! Älä liitä korkeapaineletkujohtoa injektoriin. Käytä
aina injektoriin liittämisen yhteydessä korkeapaine-
letkujohtoa yhdessä CRI/CRIN ja CRIPiezo -injekto-
rien liitäntäadapterin kanssa.
Huomioi aina liitäntäjärjestys (ks. kappale 5.4.7).
! Kiristä CRI-/CRIN- ja CRI Piezo -injektorien liitän-
täadapteri 25- 30Nm:n kiristysmomentilla. Jos
liitäntäadapterin ja injektorin välinen liitos on epä-
tiivis, ruuviliitosta ei saa kiristää lisää. Jos ilmenee
epätiiviys, avaa liitos uudelleen, puhdista tiivis-
tyspinta ja liitä liitäntäadapteri uudelleen oikealla
kiristysmomentilla.
3. Liitä adapteri M12 — M14 (Kuva 6, osa2) injektorin
korkeapaineliitäntään (tarpeellista vain, kun korkea-
paineliitännällä on M14x1,5:n kierremitta).
Kiristysmomentti: 25 — 30 Nm
4. Liitä liitäntäadapteri (Kuva 37, osa7) CRI-/CRIN-/
CRI Piezo -injektorin korkeapaineliitäntään tai adap-
teri M12 — M14.
Kiristysmomentti: 25 — 30Nm.
! Korkeapaineletkun pienin sallittu taivutussäde on
90mm.
! Korkeapaineletku ei saa käytön aikana päästä koske-
tuksiin suojakuvun kanssa.
5. Liitä korkeapaineletku korkeapaineliitäntään
(Kuva 37, osa 2).
Kiristysmomentti: 25 — 30Nm.
6. Liitä korkeapaineletkun toinen pää liitäntäadapte-
riin (Kuva 37, osa7).
Kiristysmomentti: 25 — 30Nm.
