560 | EPS 118 | Údržbacs
Montáž
1. Novou filtrační vložku (Obr. 47, pol. 5) nasuňte na
defektor (Obr. 47, pol. 6).
2. Upevněte vychylovací desku (Obr. 47, pol. 4).
3. Před montáží konstrukční skupiny filtrů zkontroluj-
te, zda se na nádrži na kondenzát nachází O-krou-
žek (Obr. 47, pol. 7) a zda je správně namontován.
4. Kontrukční skupinu filtrů (Obr. 47, pol. 3) vložte do
nádrže na kondenzát a pro upevnění otočte o cca
45°.
5. Před montáží nádrže na kondenzát zkontrolujte, zda
se na defektoru nachází O-kroužek (Obr. 47, pol. 8)
a zda je správně namontován.
i U nádrže na kondenzát se vpravo a vlevo vedle
západky nachází dvě značky (Obr. 48, pol. 1,2). Při
vkládání nádrže na kondenzát do jednotky údržby
musí značka lícovat se zářezem (Obr. 48, pol. 3) v
jednotce údržby. Poté otočte nádrž na kondenzát ve
směru zářezu tak, až západka slyšitelně zapadne.
458900-27_Pal
2
1
3

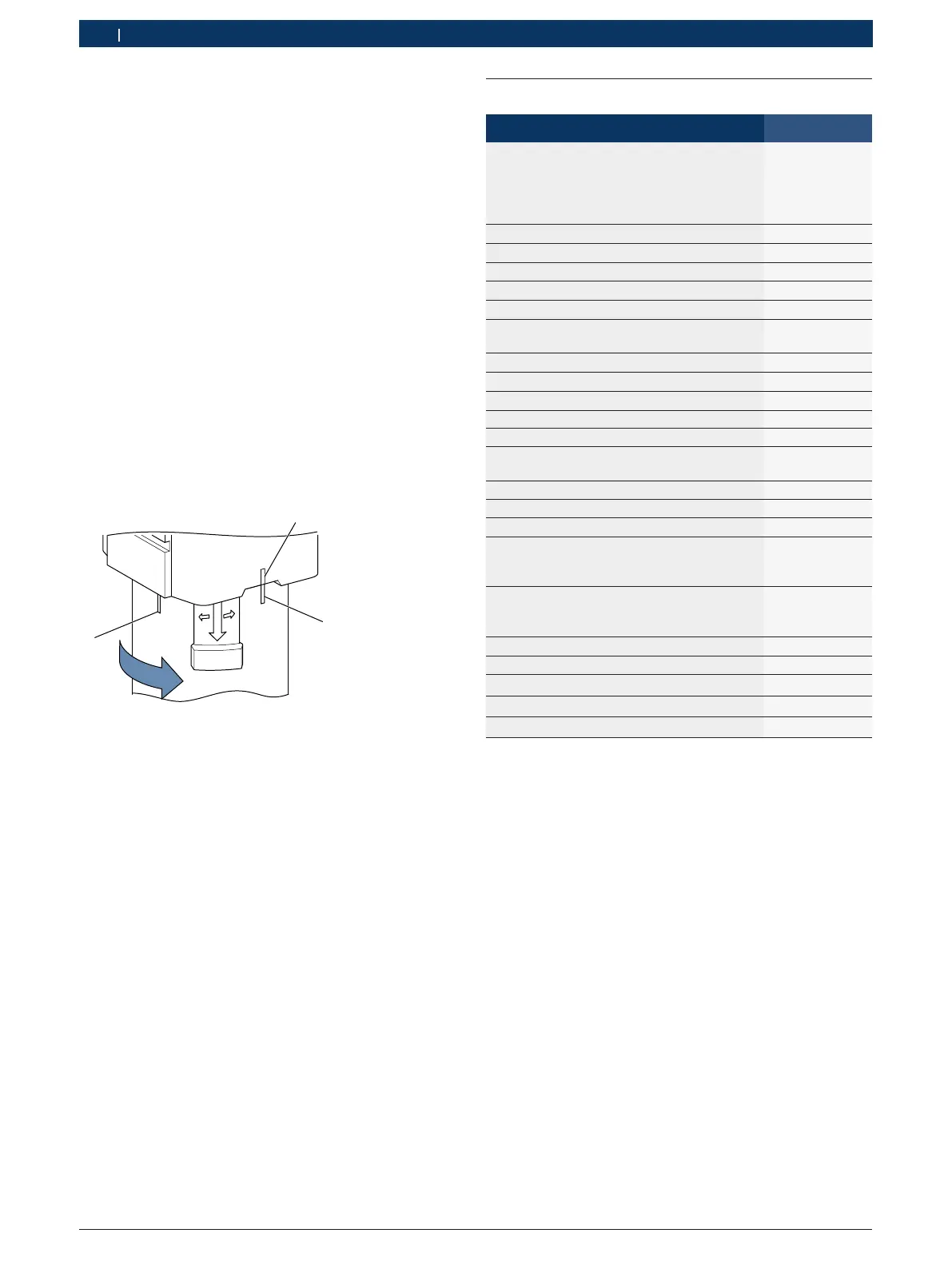

Obr. 48: Montážní poloha nádrže na kondenzát
6. Nádrž na kondenzát (Obr. 47, pol. 1) upevněte na
jednotce údržby (Obr. 47, pol. 9).
7. K jednotce údržby připojte hadicového vedení stlače-
ného vzduchu.
8. Zapněte stlačený vzduch.
9. Zkontrolujte, zda se vyskytla netěsnost. V případě
netěsnosti zkontrolujte montážní polohu nádrže na
kondenzát.
10. Zkontrolujte, zda je hadice na kondenzát ještě správ-
ně vložena do nádrže na kondenzát.
8.3 Náhradní díly a spotřební materiál
Označení Objednací číslo
Sada údržby obsahující:
R 100 x sítový filtr
<)
R 10 x O kroužek 7,66 x 1,78
<)
R 1 x vzduchový filtr pro jednotku údržby
<)
R 1 x čistič zkušebního oleje
<)
1 687 010 576
Odvzdušňovací adaptér
<)
1683457129
Uzavírací zátka pro zkoušku těsnosti
<)
1683080012
Připojovací adaptér
<)
1681032120
Vysokotlaké hadicové vedení
<)
1680712389
1)
Hadicové vedení (zpětné vedení)
<)
1684462570
Bosch CRI Piezo hadicové vedení (zpětné ve-
dení)
<)
1684462569
Adaptérové vedení Bosch CRI/CRI Piezo
<)
1684463952
Adaptérové vedení CRIN
<)
1684463953
Bosch CRI hadicové hrdlo s O kroužkem
<)
1681334034
Bosch CRI 2.5 hadicové hrdlo s O kroužkem
<)
1681032119
Hadicové hrdlo Bosch CRIN
<)
1683386192
Adaptér CRIN se zpětným ventilem pro vstři-
kovače Bosch
<)
1683350904
Přívodní tlakové hrdlo
<)
1 683 386 166
12 x O kroužek 9,5 x 2 pro přívodní tlakové hrdlo
<)
1 680 210 143
Adaptér M12 — M14
<)
1681321362
O kroužky pro vstřikovací komoru
R 20 x O kroužek 7mm
<)
R 20 x O kroužek 9mm
<)
1687010519
O kroužky pro vstřikovací komoru
R 20 x O kroužek 60,05mm
<)
R 20 x O kroužek 69,57mm
<)
1687010520
Upínací pouzdro (17mm)
<)
1681091184
Upínací pouzdro (19mm)
<)
1681091185
Upínací pouzdro (21mm)
<)
1681091186
Adaptér WLAN-USB
<)
1 687 010 561
Řídicí ventil vysokotlakého čerpadla
<)
–
1)
<)
Spotřební materiál
1)
Údržbu a výměnu provádí zákaznický servis.
i Součásti, které podléhají opotřebení při použití nebo
jinému přirozenému opotřebení nebo které musí být
vyměněny v rámci údržby, jsou vyjmuty ze záruky.
