Ürün tanıtımı | EPS 118 | 575 tr
5.4.3 Test için bileşenler
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

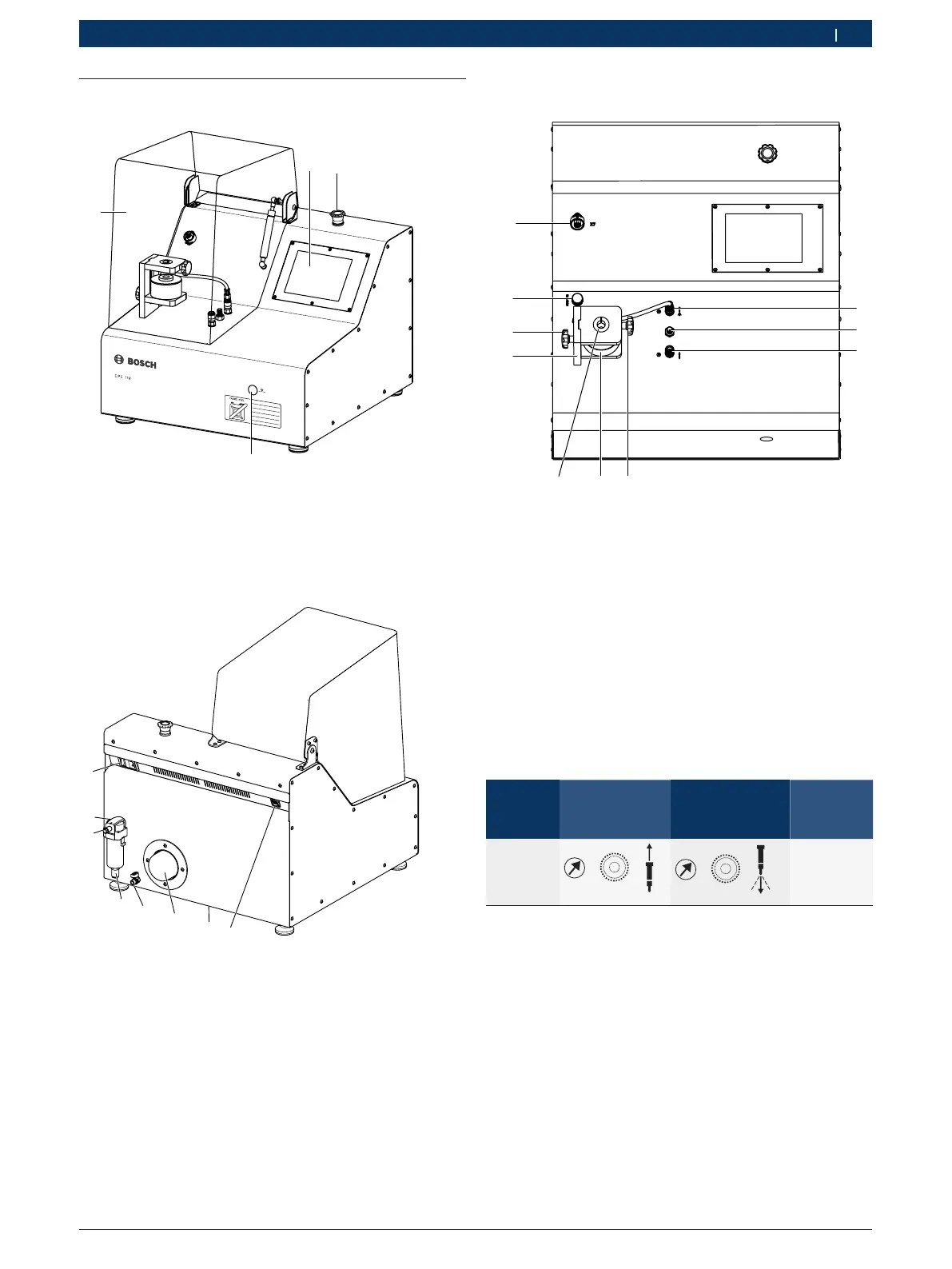

Şek. 3: Test için bileşenler
1 Enjeksiyon miktarı için test bağlantısı
2 Yüksek basınç bağlantısı
3 Geri akış miktarı için test bağlantısı (CRI/CRIN/CRIPiezo)
4 CRI/CRIN veya CRIPiezo'yu sabitlemek için sıkıştırma cıvatası
5 Enjeksiyon hücresi
6 CRI/CRIN veya CRIPiezo için gerdirme bileziği
7 Enjeksiyon hücresi tutucusu
8 Enjeksiyon hücresinin yükseklik ayarı için sıkıştırma cıvatası
9 Test yağı doldurma bağlantı ağzı (ISO4113)
10 CRI/CRIN veya CRIPiezo için elektrik bağlantı soketi (X7)
5.4.4 CRI/CRIN ve CRIPiezo testleri için bağlantı
tablosu ve semboller
Bileşenler Geri akış miktarı
için test bağ-
lantısı
Enjeksiyon
miktarı için test
bağlantısı
Bağlantı
hattı X7
CRI/CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Evet
5.4.5 USB bağlantısı
USB bağlantısı (Şek. 2, poz.6; maks. 500mA), bir USB
aygıtının (örneğin USB WLAN adaptörü, USB bellek veya
USB yazıcı) bağlanması için öngörülmüştür.
i USB-Hub ile EPS 118 ünitesine aynı anda çok sayı-
da USB aygıtı bağlanabilir. USB-Hub, uygun gerilim
beslemesi ile donatılmış olmalıdır.
i Sadece Bosch tarafından müsaade edilen yazıcılar
bağlanabilir.
5.4 Cihaz tanımı
5.4.1 Önden görünüm
1
2
3
4
458900-03_Pal
Şek. 1: Önden görünüm
1 Dokunmatik ekran
2 Acil Kapatma şalteri
3 Yağ dolum seviyesi göstergesi
4 Emniyet şalterli koruyucu kapak
5.4.2 Arkadan görünüm
458900-05_Pal
1
2
5
6
7
8
4
3
Şek. 2: Arkadan görünüm
1 Açma/Kapama şalterli ve sigortalı cihaz prizi
2 Su seperatörlü bakım ünitesi
3 Basınçlı hava bağlantısı için geçmeli nipel
4 Manuel yoğuşma suyu boşaltımı için boşaltma tapalı boşaltma
valfı ( 0 = açık, S = kapalı)
5 Test yağı boşaltma ağzı kesme valfi
6 Test yağı filtresi
7 Yağ toplama kabı için boşaltma cıvatası
8 USB bağlantısı (maks. 500mA)
