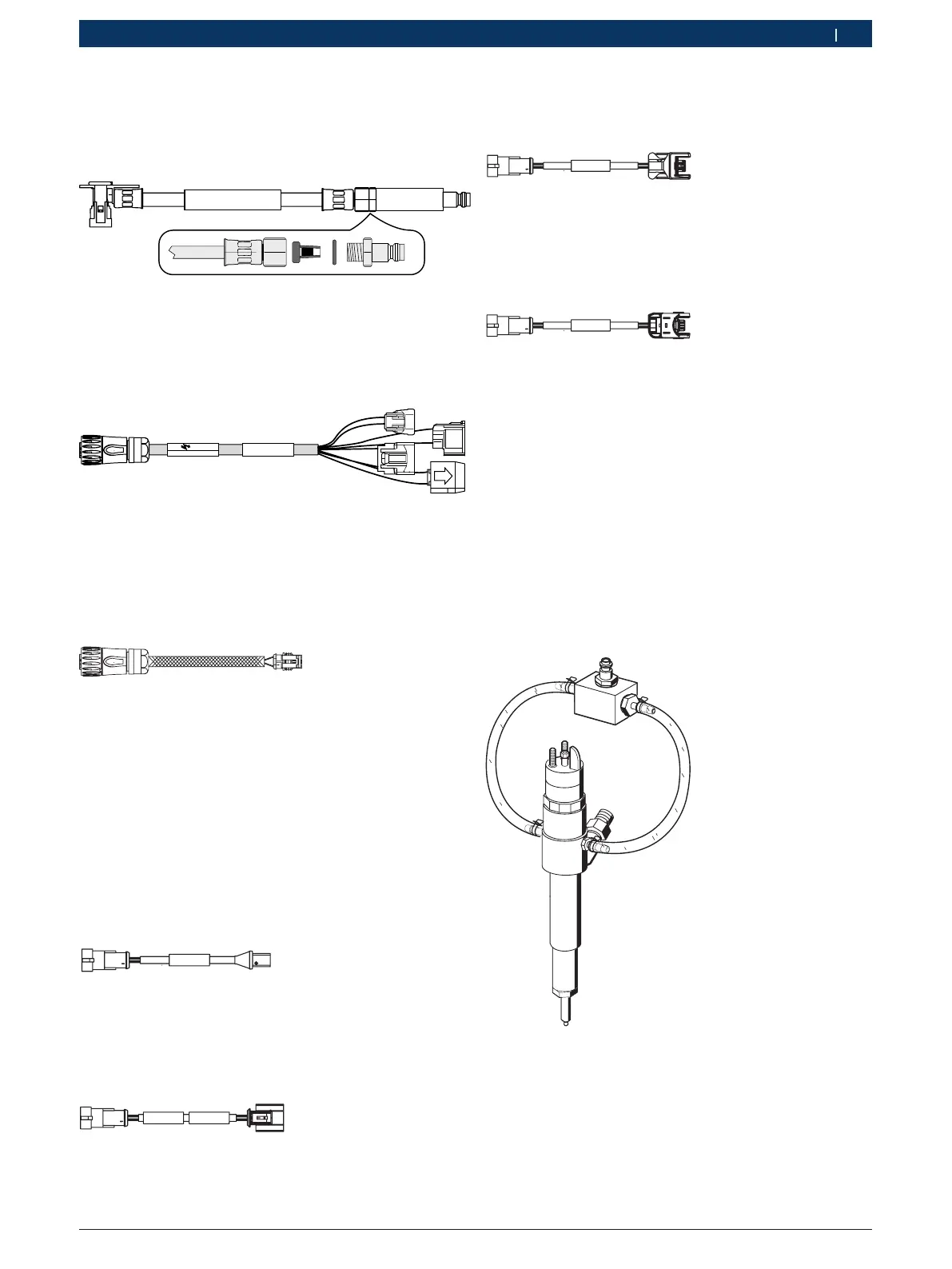

Ürün tanıtımı | EPS 118 | 581 tr
Hortum hattı 1684462671
Hortum hattı 1684462671, VDO CRIPiezo'nun test
yağı geri akışını geri akış miktarı test bağlantısı ile bir-
leştirir (Şek. 3, poz.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal
Şek. 17: Hortum hattı 1684462671
Adaptör kablosu 1684463618 (DensoCRI/CRIPiezo)
EPS 118 X7 bağlantısı (Şek. 3, poz.10) üzerinden
DensoCRI/CRI-Piezo enjektörünün kumanda edilmesi
için kullanılır.
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Şek. 18: Adaptör kablosu 1684463618
Bağlantı hattı 1684448333
Bağlantı hattı, CRI harici bağlantıların, EPS 118 X7 bağ-
lantısı üzerinden kumanda edilmesi için gereklidir
(Şek. 3, poz.10). CRI/CRIPiezo'ya bağlantı için ek ola-
rak enjektöre özgü adaptör hattı gereklidir.
458900-18_Pal
Şek. 19: Bağlantı hattı 1684448333
Adaptör hattı 1684463956 (CRI harici üniversal hat)
! 1684463956 no.lu adaptör kablosunun enjektöre
bağlanması sırasında kutuplara dikkat edilmelidir.
Kutupların karıştırılması enjektörde kalıcı hasarlara
yol açabilir. Enjektör üreticisinin bağlantı talimatları-
nı dikkate alın.
Adaptör hattı, CRI haricindekilerin EPS 118 X7 bağlan-
tısı üzerinden kumanda edilmesi için gereklidir (Şek. 3,
poz.10).
458900-22_Pal
Şek. 20: Adaptör hattı 1684463956
Adaptör hattı 1684463957 (VDO/ContinentalPiezo)
Adaptör hattı, VDO/Continental CRIPiezo'nun EPS 118
X7 bağlantısı üzerinden kumanda edilmesi için gerekli-
dir (Şek. 3, poz.10).
458900-21_Pal
Şek. 21: Adaptör hattı 1684463957
Adaptör hattı 1684463954 (Delphi Euro3/4)
Adaptör hattı, Delphi Euro3/4 CRI'nin EPS 118 X7 bağ-
lantısı üzerinden kumanda edilmesi için gereklidir
(Şek. 3, poz.10).
458900-20_Pal
Şek. 22: Adaptör hattı 1684463954
Adaptör hattı 1684463955 (Delphi Euro5)
Adaptör hattı, Delphi Euro5 CRI'nin EPS 118 X7 bağlan-
tısı üzerinden kumanda edilmesi için gereklidir
(Şek. 3, poz.10).
458900-19_Pal
Şek. 23: Adaptör hattı 1684463955
5.4.14 Aksesuar seti 1687016038 (özel aksesuar)
Aksesuar setinde 1687016038, BoschCRIN EPS 118
bağlantısı ve testi için tüm aksesuarlar bulunmaktadır.
Bölünmüş geri akış miktarlı, CRIN için geri akış adap-
törü bağlantısı
Geri akış adaptörü, bölünmüş geri akış miktarlı CRIN'i,
EPS 118 geri akış miktarı test bağlantısı (Şek. 3, poz.3)
ile birleştirir. Geri akış miktarının test bağlantısı için
(Şek. 3, poz.3) hortum hattı 1684462570
(Şek. 9, poz. 1) ve Bosch CRIN hortum bağlantı ağzı
1 683 386 192 (Şek. 9, poz. 4) gereklidir.
458826-13_K
o
Şek. 24: Geri akış adaptörünün bağlantısı
